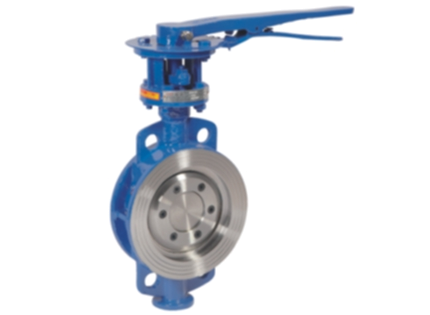

手柄对夹式金属硬密封蝶阀
产品概述

用途
本蝶阀可适用于食品、医药、化工等净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
产品特点
♦执行标准

设计与制造

法兰连接

结构长度

试验与检验

GB/T 12238  JB/T 8527

GB/T9113   GB/T 9115  JB/T 79

GB/T 12221

GB/T 13927  JB/T9092



产品材料表

零件名称

材料

阀体

铸钢、不绣钢、铬钥钢、合金钢、双相钢

蝶板

铸钢、不绣钢、铬结钢、合金钢、双相钢

阀座

不绣钢、堆焊司太立等硬质合金

密封圈

不绣钢与耐高温石棉板组合成多层次

阀杆

20Cr13、1Cr13不绣钢、铬银钢、特殊材料

轴套

奥氏体不绣钢、304氮化 、ZG00Cr18Ni10

填料

柔性石墨、PTFE

填料压盖

铸钢、不绣钢

支架

铸钢、不绣钢

产品参数
♦主要技术参数

公称通径

DN(mm)

50-150

公称压力

PN(MPa)

0.6

1.0

1.6

2.5

试验压力Ps(MPa)

强度试验

0.9

1.5

2.4

3.75

密封试验

0.66

1.1

1.76

2.75

气密封试验

0.6

0.6

0.6

0.6

适用介质

水、蒸汽、油品及酸类腐蚀性介质等

适用温度

碳钢 : -29℃~425℃  不绣钢 :-40℃~600℃


♦主要外形连接尺寸
DN
结构长度(标准值)
外形尺寸(参考值)
法兰尺寸和螺栓孔尺寸(标准值)
参考重量
1.0MPa
1.6MPa
2.5MPa
毫米mm
英寸Inches

L

W

H

H1

D1

Z-d

α

D1

Z-d

α

D1

Z-d

α

(kg)

40

1 1/2

43

265

300

235

110

4-18

90°

110

4-18

90°

110

4-18

90°

7

50

2

43

265

330

250

125

4-18

90°

125

4-18

90°

125

4-18

90°

8

65

2 1/2

46

265

362

267

145

4-18

90°

145

4-18

90°

145

8-18

90°

9

80

3

49

320

375

275

160

8-18

45°

160

8-18

45°

160

8-18

45°

11

100

4

56

320

410

295

180

8-18

45°

180

8-18

45°

190

8-22

45°

13

125

5

64

340

425

305

210

8-18

45°

210

8-18

45°

220

8-26

45°

22

150

6

70

390

465

320

240

8-22

45°

240

8-22

45°

250

8-26

45°

24
