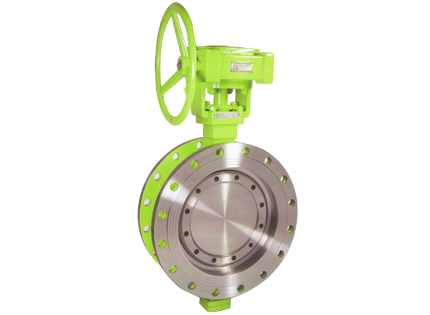

高性能双向压蝶阀

产品概述

◆产品概述
高性能双向压蝶阀是我公司技术人员在吸收国外同类产品结构和特点，克服了原有产品在使用中存在的缺陷后而优化设计的，使其寿命更耐久，密封更可靠。

蝶阀采用三维偏心设计原理，密封副由两个重台的圆锥体斜截面组成，蝶板旋转中心经过对阀体、阀座的偏心值后．实现开启和关闭的瞬间接触和分离，并由蝶板密封囤金属与石墨层叠结构实现迷宫式密封，既能使桶门的开关扭矩小又能保证蝶阀密封性能，双向承压蝶阀采用减小偏心值和增强蝶板、阀轴、执行机构等的强度来实现蝶阀进出口双向密封零泄漏。

该产品质量稳定可靠，被国内外各企业大量选用，深受用户好评，是值得您高度信赖的优质产品。
◆用途
高性能双向压蝶橱广泛应用于高、中、低压、高温、低温的管路中，作截断和调节之用。广泛应用于热力、电力、石油、化工、冶金、能源、水利、环保、食品医药、城建生活用水及其排污行业，特别适用于密封等级要求较高的场合。

产品特点

◆特点
1、采用了斜置椭圆蝶板径向动平衡密封系统，阀门进出口两侧受力近似平衡，阀门的开启力矩较小，正反向密封性能可靠，可达到双向承压100%。

2、阀门密封面采用整体式金属密封圈，经过高精度机械加工而成，密封截面为椭圆型，它与阀座金属密封面组成密封副。阀门启闭时，蝶板密封面沿360度圆周各点瞬间接触或脱离，能快速准确实现开肩或关闭动作，

3、采用了三偏心结构，即在双偏心蝶阀的基础上增加了一个角度偏心。

产品材料表

零件名称	材料
阀体	铸钢、不绣钢、铬钥钢、合金钢、双相钢
蝶板	铸钢、不绣钢、铬结钢、合金钢、双相钢
阀座	不绣钢、堆焊司太立等硬质合金
密封圈	不绣钢与耐高温石棉板组合成多层次
阀杆	20Cr13、1Cr13不绣钢、铬银钢、特殊材料
轴套	奥氏体不绣钢、304氮化、ZG00Cr18Ni10
填料	柔性石墨、PTFE
填料压盖	铸钢、不绣钢
支架	铸钢、不绣钢

产品参数

♦执行标准

设计与制造	法兰连接	结构长度	试验与检验
GB/T 12238 、 JB/T8527	GB/T9113 JB/T79 HG20592	GB/T 12221	GB/T 13927

♦主要技术参数

公称通径	DN(mm)	50-2000				50-500
公称压力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
试验压力Ps(MPa)	强度试验	0.9	1.5	2.4	3.75	6.0
	正向密封试验	0.66	1.1	1.76	2.75	4.4
	反向密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
渗漏率	零泄漏或 <0.1 x DNmm3/s(符合 Conform GB/T13927标准 Standard)
适用温度	碳钢 : -29℃~425℃　　不绣钢 :-40℃~600℃
适用介质	空气、水、蒸汽、煤气、油品及酸、碱、盐带有弱腐蚀性介质等
驱动形式	蜗轮传动、气动传动、电动传动、液动传动
