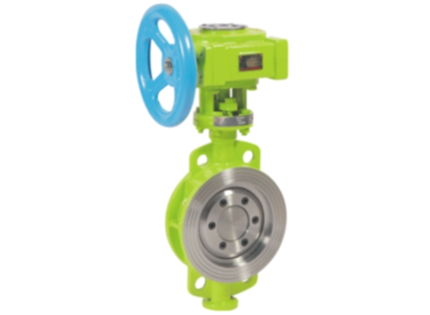

高性能双向压对夹式蝶阀

产品概述

◆产品概述
高性能双向压蝶阀是我公司技术人员在吸收国外同类产品结构和特点，克服了原有产品在使用中存在的缺陷后而优化设计的，使其寿命更耐久，密封更可靠。

蝶阀采用三维偏心设计原理，密封副由两个重台的圆锥体斜截面组成，蝶板旋转中心经过对阀体、阀座的偏心值后．实现开启和关闭的瞬间接触和分离，并由蝶板密封囤金属与石墨层叠结构实现迷宫式密封，既能使桶门的开关扭矩小又能保证蝶阀密封性能，双向承压蝶阀采用减小偏心值和增强蝶板、阀轴、执行机构等的强度来实现蝶阀进出口双向密封零泄漏。

该产品质量稳定可靠，被国内外各企业大量选用，深受用户好评，是值得您高度信赖的优质产品。
◆用途
高性能双向压蝶橱广泛应用于高、中、低压、高温、低温的管路中，作截断和调节之用。广泛应用于热力、电力、石油、化工、冶金、能源、水利、环保、食品医药、城建生活用水及其排污行业，特别适用于密封等级要求较高的场合。

产品特点

◆特点
1、采用了斜置椭圆蝶板径向动平衡密封系统，阀门进出口两侧受力近似平衡，阀门的开启力矩较小，正反向密封性能可靠，可达到双向承压100%。

2、阀门密封面采用整体式金属密封圈，经过高精度机械加工而成，密封截面为椭圆型，它与阀座金属密封面组成密封副。阀门启闭时，蝶板密封面沿360度圆周各点瞬间接触或脱离，能快速准确实现开肩或关闭动作，

3、采用了三偏心结构，即在双偏心蝶阀的基础上增加了一个角度偏心。
♦执行标准

设计与制造	法兰连接	结构长度	试验与检验
GB/T 12238 、 JB/T8527	GB/T9113 JB/T79 HG20592	GB/T 12221	GB/T 13927

产品材料表

DN		结构长度L		外形尺寸(参考值)										法兰尺寸(标准值)Flange dnwnsions (standard)
毫米 mm	英寸 Inches	L		H	Dd373H			Dd673H			Dd973H			PN4.0MPa
毫米 mm	英寸 Inches	L		H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d
50	2		43	112	350	180	200	625	250	170	530	250	255	125	4-18
65	2 1/2		46	115	370	270	280	625	250	170	530	250	255	145	8-18
80	3		64	120	380	270	280	645	250	170	565	250	255	160	8-18
100	4		64	138	420	270	280	675	250	170	600	250	255	190	8-22
125	5		70	164	460	380	420	715	450	220	640	250	255	220	8-26
150	6		76	175	555	380	420	800	450	220	704	300	315	250	8-26
200	8		89	208	780	400	425	850	450	220	775	300	315	320	12-30
250	10		114	243	840	400	425	925	450	280	945	300	315	385	12-33
300	12		114	285	995	450	560	1035	650	280	1070	300	315	450	16-33
350	14		127	320	1050	450	560	1070	650	280	1140	300	315	510	16-36
400	16		140	350	1220	535	580	1190	650	280	1210	300	315	585	16-39
450	18		152	350	1280	535	580	-	-	-	1335	575	714	610	20-39
500	20		152	380	1365	535	580	-	-	-	1415	575	714	670	20-42

产品参数

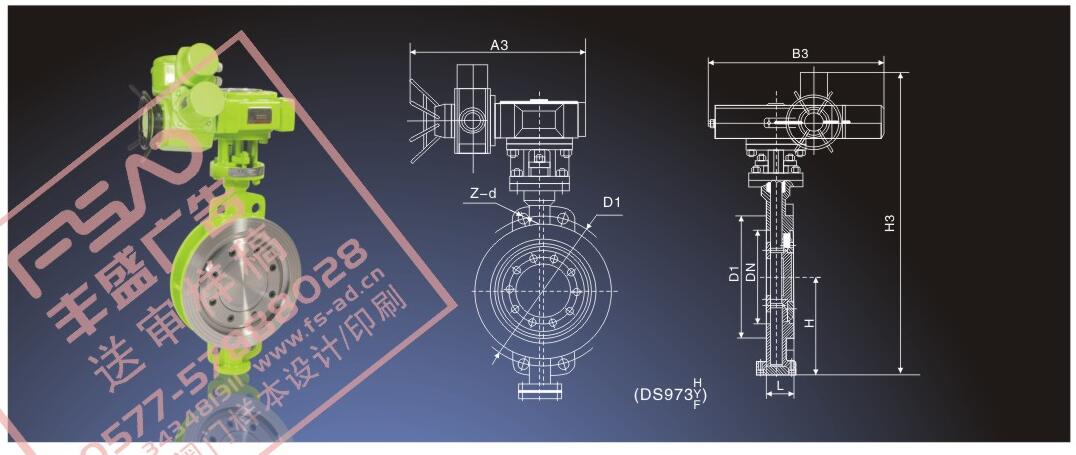

♦主要外形连接尺寸

DN		结构长度L		外形尺寸(参考值)										法兰尺寸(标准值)Flange dnwnsions (standard)				D373H WT(Kg)
毫米 mm	英寸 Inches	短	长	H	Dd373H			Dd673H			Dd973H			PN0.6MPa		PN1.OMPa
毫米 mm	英寸 Inches	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
40	1 1/2	43	43	107	330	180	200	625	245	72	530	250	255	100	4-14	110	4-18	10
50	2	43	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18	12
65	2 1/2	46	46	115	370	180	200	625	245	72	530	250	255	130	4-14	145	4-18	13
80	3	49	64	125	380	180	200	645	245	72	565	250	255	150	4-18	160	8-18	15
100	4	56	64	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18	17
125	5	64	70	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18	27
150	6	70	76	175	555	270	280	800	355	92	704	300	315	225	8-18	240	8-22	29
200	8	71	89	215	780	400	425	850	250	170	775	300	315	280	8-18	295	8-22	45
250	10	76	114	243	840	400	425	925	250	170	945	300	315	335	12-18	350	12-22	69
300	12	83	114	285	995	450	560	1035	450	220	1070	300	315	395	12-22	400	12-22	86
350	14	92	127	320	1050	450	560	1070	450	220	1140	300	315	445	12-22	460	16-22	122
400	16	102	140	350	1220	535	580	1190	450	220	1210	300	315	495	16-22	515	16-26	141
450	18	114	152	350	1280	535	580	1250	650	280	1335	575	714	550	16-22	565	20-26	191
500	20	127	152	380	1365	535	580	1290	650	280	1415	575	714	600	20-22	620	20-26	260
600	24	154	178	435	1460	570	660	1455	850	380	1605	656	810	705	20-26	725	20-30	380
700	28	165	229	480	1520	750	550	1585	850	380	1844	656	810	810	24-26	840	24-30	450
800	32	190	241	530	1710	750	550	1700	1250	380	2040	656	810	920	24-30	950	24-33	650
900	36	203	241	595	1810	750	550	1965	1250	380	2255	785	863	1020	24-30	1050	28-33	830
1000	40	216	300	650	1900	900	750	2015	1250	380	2380	785	863	1120	28-30	1160	28-36	1050
1200	48	254	360	775	1180	1000	925	2250	1250	380	2640	785	863	1340	32-33	1380	32-39	1400
1400	56	279	390	870	1450	1000	925				2886			1560	36-36	1590	36-42	1900
1600	64	318	440	1000	1730	1000	925				3156			1760	40-36	1820	40-48	2900
1800	72	356	490	1110	3020	1100	980				3421			1970	44-39	2020	44-48	4000
2000	80	406	540	1250	3270	1100	980				3685			2180	48-42	2230	48-48	5300

注：Dd-代表多层次密封蝶阀；法兰标准：GB/T9113 、 JB/T97 、 HG/T20592 。
用户注意：表中H1、H2、H3尺寸均可根据用户需要加长(加长杆蝶阀)，若需特殊材料订货时提出。

♦主要外形连接尺寸

DN		结构长度L		外形尺寸(参考值)										法兰尺寸(标准值)Flange dnwnsions (standard)				D373H WT(Kg)
毫米 mm	英寸 Inches	短	长	H	Dd373H			Dd673H			Dd973H			PN1.6MPa		PN2.5MPa
毫米 mm	英寸 Inches	短	长	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
40	1 1/2	43	43	107	330	180	200	625	245	72	530	250	255	110	4-18	110	4-18	10
50	2	43	43	112	350	180	200	625	245	72	530	250	255	125	4-18	125	4-18	12
65	2 1/2	46	46	115	370	180	200	625	245	72	530	250	255	145	4-18	145	8-18	13
80	3	49	64	125	380	180	200	645	245	72	565	250	255	160	8-18	160	8-18	15
100	4	56	64	138	420	180	200	675	355	92	600	250	255	180	8-18	190	8-22	17
125	5	64	70	164	460	180	200	715	355	92	640	250	255	210	8-18	220	8-26	27
150	6	70	76	175	555	270	280	800	355	92	704	300	315	240	8-22	250	8-26	29
200	8	71	89	215	780	400	425	850	250	170	775	300	315	295	12-22	310	12-26	45
250	10	76	114	243	840	400	425	925	250	170	945	300	315	355	12-26	370	12-30	69
300	12	83	114	285	995	450	560	1035	450	220	1070	300	315	410	12-26	430	16-30	86
350	14	92	127	320	1050	450	560	1070	450	220	1140	300	315	470	16-26	490	16-33	122
400	16	102	140	350	1220	535	580	1190	450	220	1210	300	315	525	16-30	550	16-36	141
450	18	114	152	350	1280	535	580	1250	650	280	1335	575	714	585	20-30	600	20-36	191
500	20	127	152	380	1365	535	580	1290	650	280	1415	575	714	650	20-33	660	20-36	260
600	24	154	178	435	1460	570	660	1455	850	380	1605	656	810	770	20-36	770	20-39	380
700	28	165	229	480	1520	750	550	1585	850	380	1844	656	810	840	24-36	875	24-42	450
800	32	190	241	530	1710	750	550	1700	1250	380	2040	656	810	950	24-39	990	24-48	650
900	36	203	241	595	1810	750	550	1965	1250	380	2255	785	863	1050	28-39	1090	28-48	830
1000	40	216	300	650	1900	900	750	2015	1250	380	2380	785	863	1170	28-42	1210	28-56	1050
1200	48	254	360	775	1180	1000	925	2250	1250	380	2640	785	863	1390	32-48	1420	32-56	1400
1400	56	279	390	870	1450	1000	925				2886			1590	36-48	1640	36-62	1900
1600	64	318	440	1000	1730	1000	925				3156			1820	40-56	1860	40-62	2900
1800	72	356	490	1110	3020	1100	980				3421			2020	44-56	2070	44-70	4000
2000	80	406	540	1250	3270	1100	980				3685			2230	48-62	2300	48-70	5300

注：Dd-代表多层次密封蝶阀；法兰标准：GB/T9113 、 JB/T97 、 HG/T20592 。
用户注意：表中H1、H2、H3尺寸均可根据用户需要加长(加长杆蝶阀)，若需特殊材料订货时提出。
