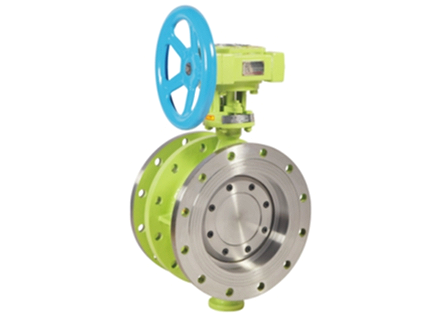

伸缩蝶阀_热力（上海）阀门制造有限公司网站

◆主要技术参数

公称通径	DN(mm)	50-2000
公称压力	PN(MPa)	0.6	1.0	1.6
试验压力Ps(MPa)	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、蒸汽、煤气、油品等
适用温度	≤120℃
驱动形式	蜗轮传动、气动传动、电动传动、液动传动

◆主要外形连接尺寸

DN		结构长度（标准值）			外形尺寸（参考值）				法兰尺寸和螺栓孔尺寸（标准值）
DN		最大长度 L	最小长度L	安装长度 L	H	H1	A	B	0.6MPa				1.0MPa				1.6MPa
毫米 mm	英寸 inches	最大长度 L	最小长度L	安装长度 L	H	H1	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	210	170	190	80	309	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	2 1/2	210	170	190	95	337	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	3	210	170	190	98	347	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	4	240	200	220	114	373	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	5	240	200	220	128	405	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	6	240	200	220	139	440	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	8	280	230	255	174	612	400	425	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	10	280	230	255	215	693	400	425	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	12	310	260	285	245	747	450	560	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	14	310	260	285	270	802	450	560	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	16	360	300	330	305	991	535	580	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	18	360	300	330	325	1037	535	580	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	20	360	300	330	360	1127	535	580	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	24	420	350	385	445	1377	570	660	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	28	420	350	385	505	1496	750	550	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	32	470	400	435	560	1584	750	550	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	36	470	400	435	630	1676	750	550	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	40	580	500	540	630	1760	900	750	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	48	630	550	590	795	2018	1000	925	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	56	730	650	690	900	2363	1000	925	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	64	800	700	750	1100	2723	1000	925	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	72	850	750	800	1124	2844	1100	980	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	80	950	850	900	1292	3127	1100	980	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-60

设计与制造	法兰连接	结构长度	试验与检验
GB/T 12238	GB/T9113.1 GB/T 9115.1	GB/T 12221	GB/T 13927

零件名称	材料
阀体	铸钢、不锈钢、铬钼钢、合金钢、双相钢
蝶板	铸钢、不锈钢、铬钼钢、合金钢、双相钢
阀座	不锈钢、堆焊司太立等硬质合金
密封圈	不锈钢与耐高温石棉板组合成多层次
阀杆	20Cr13、1Cr13不锈钢、铬钼钢、特殊材料
轴套	奥氏体不锈钢、304氮化、ZG00Cr18Ni10
填料	柔性石墨、PTFE
填料压盖	铸钢、不锈钢
支架	铸钢、不锈钢
