磁性锁控全焊接球阀

时间: 2019-03-30 21:59 浏览次数：

磁性锁控式全焊接球阀介绍：磁性锁控全焊接球阀，适用于重要的特殊位置和功能的阀门上，防止阀门被任意开关使用。它是由磁性钥匙、锁头、阀体组成，将钥匙对准磁性锁阀盖位置

磁性锁控式全焊接球阀介绍：

磁性锁控全焊接球阀，适用于重要的特殊位置和功能的阀门上，防止阀门被任意开关使用。它是由磁性钥匙、锁头、阀体组成，将钥匙对准磁性锁阀盖位置插入，则锁头打开，再拔出钥匙，则锁头关闭，其特征在于：在锁头侧端与阀体距离间隔设置弹簧孔，内有顶靠磁性弹珠组成的弹簧，依靠磁力的作用达到控制锁头的开关。适用于集中供热、天然气入户等小区单元楼层使用。

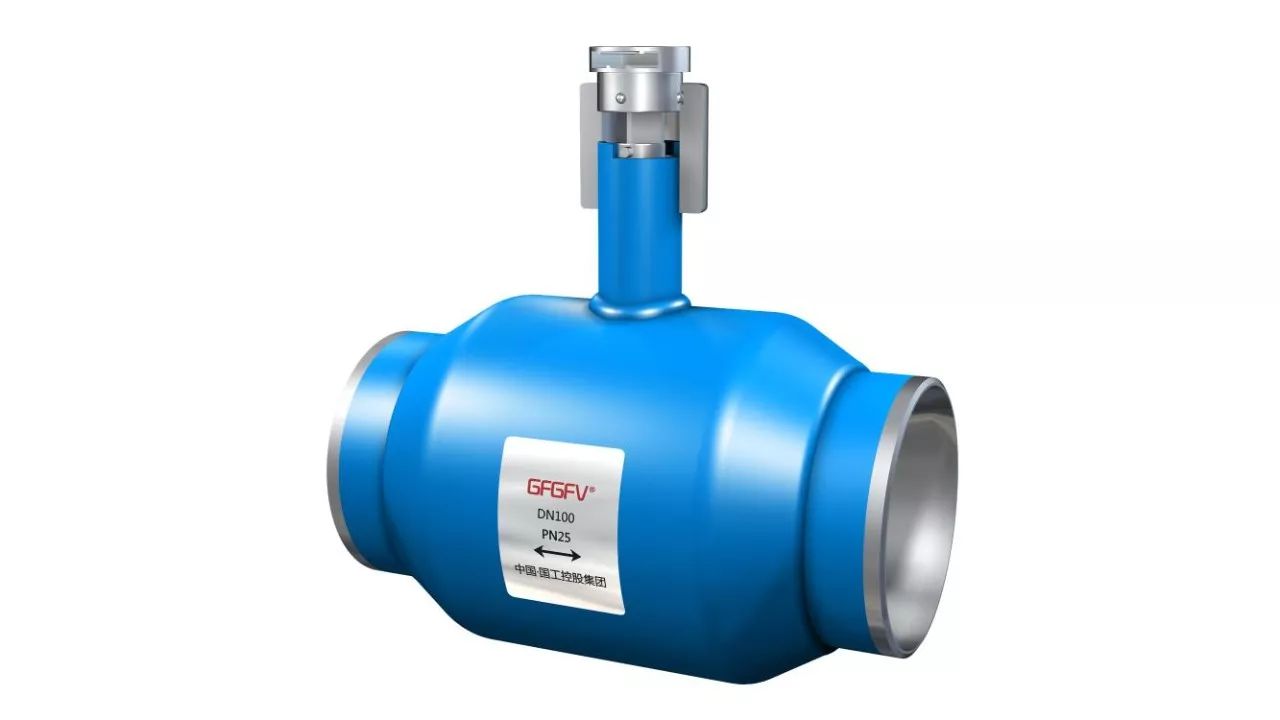

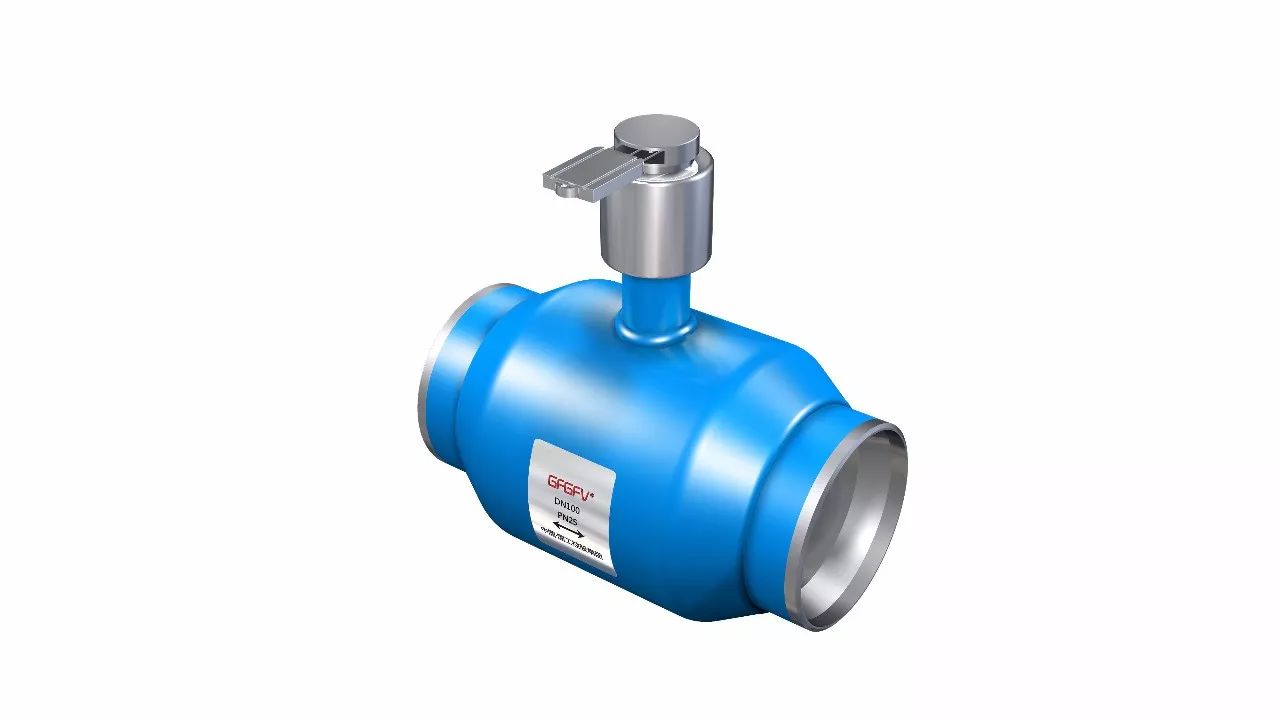

独特的磁性锁头设计

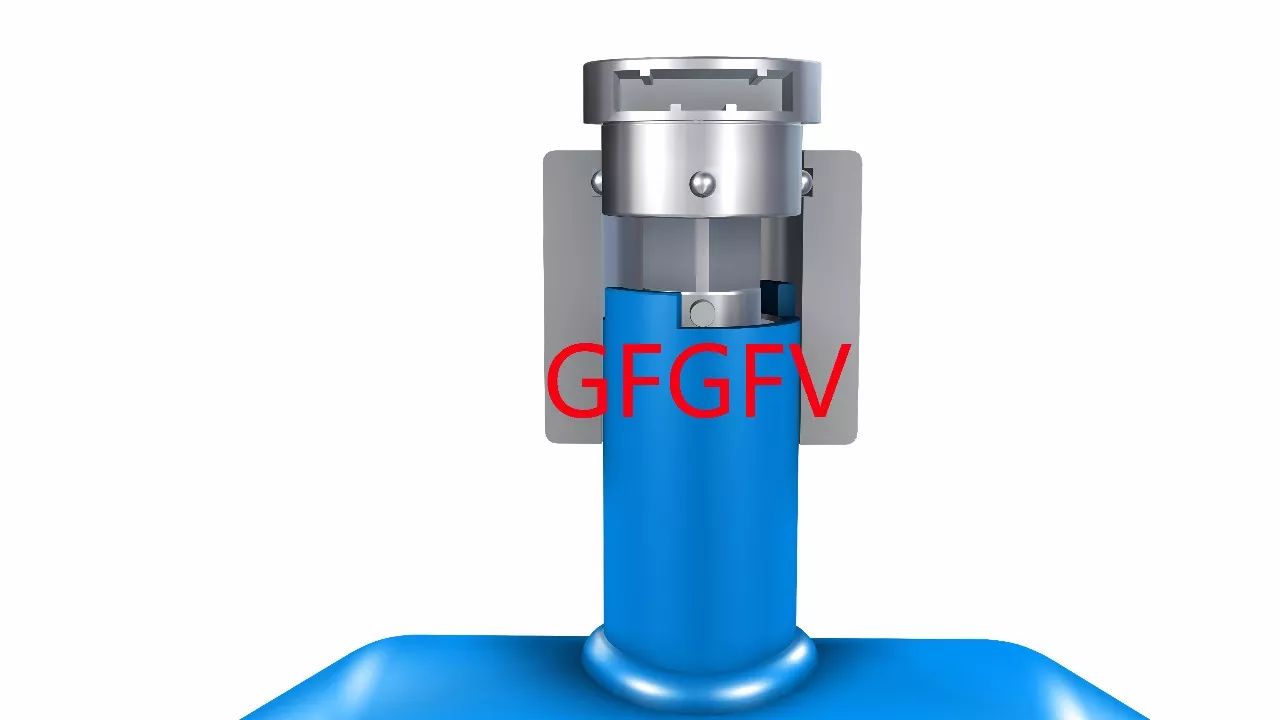

侧面破解图

PN25/PN40 MPa

DN(mm)	NPS(in)	d1	d	D	D1	L	H	W
15	40	10	15	21	42	210	64	129
20	40	15	20	27	42	230	64	129
25	40	20	25	34	48	230	76	159
32	40	25	32	42	60	260	85	159
40	40	32	38	48	76	300	95	245
50	40	40	48	60	89	300	124	245
65	25	50	60	76	114	300	162	320
80	25	65	73	89	140	300	175	320
100	25	80	98	114	168	325	192	450
125	25	100	125	141	203	325	205	450
150	25	125	152	168	219	350	225	450
200	25	150	199	219	273	400	245	1000
250	25	200	253	273	351	560	285	1000
300	25	250	301	325	456	635	348	1500

主要外形连接尺寸 PN25/PN40MPa

DN(mm)	NPS(in)	d	D	D1	L	H	W
15	40	15	21	42	210	64	129
20	40	20	27	48	230	64	129
25	40	25	34	60	260	76	159
32	40	32	42	76	260	85	159
40	40	38	48	89	300	95	245
50	40	48	60	114	300	124	245
65	25	60	76	140	300	162	320
80	25	73	89	168	300	175	320
100	25	98	114	203	325	192	450
125	25	125	141	219	355	205	450
150	25	152	168	273	400	225	450
200	25	199	219	351	560	245	1000
250	25	253	273	457	635
