蝶阀类型和用途(点击阅读)

时间: 2020-06-11 02:17 浏览次数：

蝶板在阀体内绕固定轴旋转的阀门，叫蝶阀。 1.作为密封型的蝶阀，是在合成橡胶出现以后，才给它带来了迅速的发展，因此它是一种新型的截流阀。在我国直至二十世纪八十年代，蝶

蝶板在阀体内绕固定轴旋转的阀门，叫蝶阀。

1.作为密封型的蝶阀，是在合成橡胶出现以后，才给它带来了迅速的发展，因此它是一种新型的截流阀。在我国直至二十世纪八十年代，蝶阀主要作用于低压阀门，阀座采用合成橡胶，到九十年代，由于国外交流增多，硬密封〈金属密封〉蝶阀得以迅速发展。目前已有多家阀门厂能稳定地生产中压金属密封蝶阀，使蝶阀应运领域更为广泛。

2.蝶阀能输送和控制的介质有水、凝结水、循环水、污水、海水、空气、煤气、液态天然气、干燥粉末、泥浆、果浆及带悬浮物的混合物。

目前国产蝶阀参数如下：

公称压力：PN0.25——4.0MPa

公称统径：DN100——3000mm

工作温度：≤425℃

3.蝶阀种类：

根据连接方式：法兰式、对夹式。

根据密封面材料；软密封、硬密封。

根据结构形式，蝶阀可分成以下类型：

——板式

蝶阀 ——斜板式

——偏置板式

——杠杆式

4蝶阀的特点：

01.结构简单，外形尺寸小。由于结构紧凑，结构长度短，体积小，重量轻，适用于大口径的阀门。

02.流体阻力小，全开时，阀座通道有效流通面积较大，因而流体阻力较小。

03.启闭方便迅速，调节性能好，蝶板旋转90°既可完成启闭。通过改变蝶板的旋转角度可以分级控制流量。

04.启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。

05.低压密封性能好，密封面材料一般采用橡胶、塑料、故密封性能好。受密封圈材料的限制，蝶阀的使用压力和工作温度范围较小。但硬密封蝶阀的使用压力和工作温度范围，都有了很大的提高。

5蝶阀的结构

1.蝶阀主要由阀体、蝶板、阀杆、密封圈和传动装置组成。蝶阀的结构见图1--21。

阀体阀体呈圆筒状，上下部分各有一个圆柱形凸台，用于安装阀杆。蝶阀与管道多采用法兰连接；如采用对夹连接，其结构长度最小。

2.阀杆

阀杆是蝶板的转轴，轴端采用填料函密封结构，可防止介质外漏。阀杆上端与传动装置直接相接，以传递力矩。

3.蝶板

蝶板是蝶阀的启闭件。根据蝶板在阀体中的安装方式，蝶阀可以分成以下几种形式：

①中心对称板。见图1--21（A），阀杆固定在蝶板的径向中心孔上，阀杆与蝶板均垂直安装

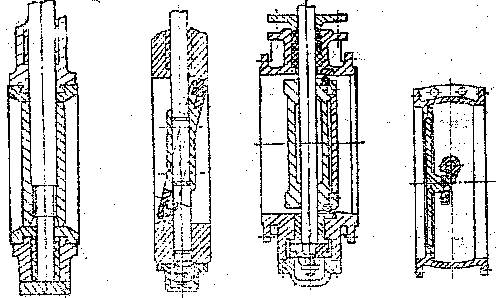

图1-2 蝶阀结构图

a: 板式 b:斜板式 c:偏置板式 d:杠杆式

非密封形蝶阀：关闭时不能保证密封的蝶阀。在管路中只能做节流用，密封圈通常是用金属制成的。
