安全阀系列
A42Y-16C不锈钢安全阀
产品简介
A42Y -16C 不锈钢安全阀 适用于工作温度300℃的空气、石油气、液体等介质的设备或管路上。A42Y-P/R型适用于工作温度200℃有腐蚀性介质的设备或管路上,作为超压保护装置。 外形尺寸和
订购热线:15901990488
021-57520210
产品介绍

A42Y-16C不锈钢安全阀适用于工作温度≤300℃的空气、石油气、液体等介质的设备或管路上。A42Y-P/R型适用于工作温度≤200℃有腐蚀性介质的设备或管路上,作为超压保护装置。

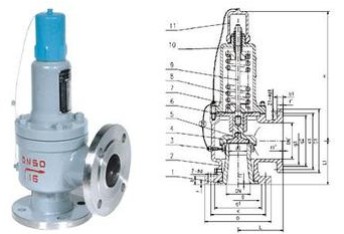

外形尺寸和连接尺寸

公称通径 DN do D Nˊ L L1 ≈H
20 15 25 110 95 281
25 16 32 110 95 281
32 20 40 115 100 285
40 25 50 120 110 295
50 32 65 135 120 305
65 40 80 160 140 394
80 50 100 170 135 406
100 65 125 205 160 511
125 80 150 210 190 586
150 100 175 255 230 601
200 125 250 305 260 734
250 150 300 350 320 928
300 220 400 370 350 1159
350 250 500 500 450 1520
400 280 500 500 450 1530



安全阀的安装和维护应注意以下事项:

各种安全阀都应垂直安装。

安全阀出口处应无阻力,避免产生受压现象。

安全阀在安装前应专门测试,并检查其官密封性。

对使用中的安全阀应作定期检查。



安全阀安装应符合下列要求:

(l)额定蒸发量大于0.5t/h的锅炉,至少装设两个安全阀:额定蒸发量小于或等于0.5t/h的锅炉,至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。

(2)安全阀应垂直安装在锅商、集箱的最高位置。在安全阀和锅筒或集箱之间,不得装有取用蒸汽的出口管和阀门。(3)对于额定蒸汽压力小于或等于3.82MPa的锅炉,安全阀喉径不应小于25mm:对于额定蒸汽压力大于3.82MPa的锅炉,安全阀喉径不应小于20mm。

(4)安全阀与锅炉的连接管,其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上,短管的通路截面积应不步于所有安全阀排汽面积的1.25倍。

(5)杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架,弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。

(6)安全阀一般应装设排汽管,排汽管应直通安全地点,并有足够的截面积,保证排汽畅通。安全阀排气管底部应装腔 作势有接到安全地点的疏水管,在排气管和疏水管上都不允许装设阀门。
