◆主要零件材料
序号
|
零件名称 |
材质 |
1 |
密封圈 |
聚四氟乙烯 |
2 |
球体 |
不绣钢 |
3 |
密封垫 |
聚四氟乙烯 |
4 |
阀盖 |
不绣钢 316 |
5 |
阀体 |
不绣钢 CF8M |
6 |
阀杆 |
不绣钢 316 |
7 |
止推垫圈 |
聚四氟乙烯 |
8 |
填料 |
聚四氟乙烯 |
9 |
填料压盖螺母 |
不绣钢 304 |
10 |
垫圈 |
不绣钢3CM |
11 |
阀杆螺母 |
不镑钢304 |
12 |
手柄套 |
塑料 |
13 |
手柄 |
不绣钢 304 |

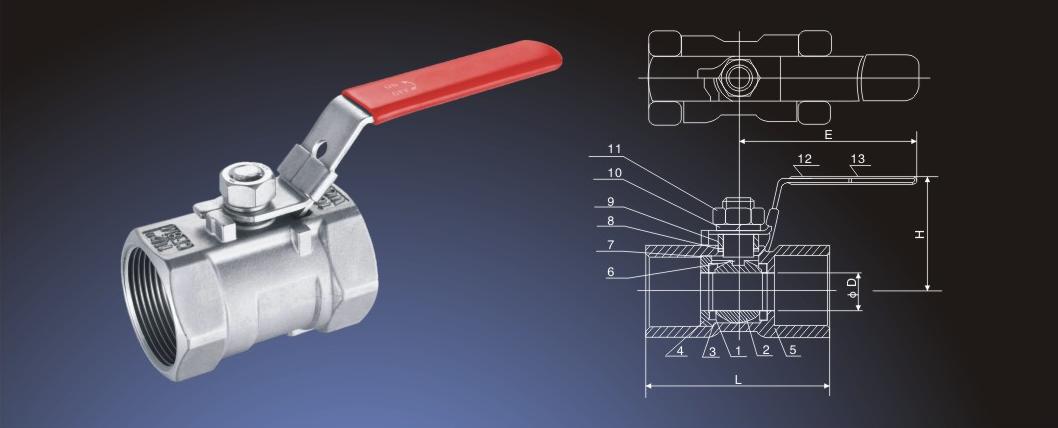

◆主要外形连接尺寸 Q11F-PN1.6 MPa
NPS(in) |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
D |
5.0 |
7.0 |
9.2 |
12.5 |
15.0 |
20.0 |
24.5 |
32 |
L |
40 |
45 |
56.2 |
60 |
72 |
78 |
85 |
100 |
H |
35 |
37 |
43.5 |
47 |
50 |
57 |
69 |
74.5 |
E |
64 |
70 |
90 |
90 |
103 |
103 |
127 |
127 |
