仪表阀丝扣·卫生级系列

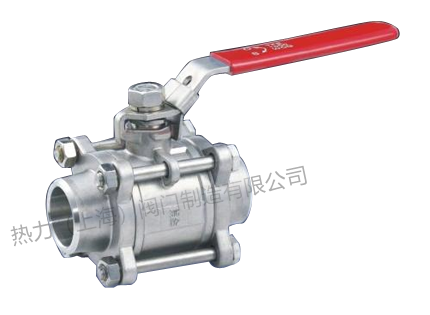

三片式对焊球阀
产品简介
产品概述 ◆产品特征 1、公称压力:1.66.4MPa 2、适用温度范围:-20185℃ 3、适用介质:水、油、气及某些腐蚀性液体。 4、对焊标准:GB/T12224、ASME B16.25 产品特点 产品材料表 ◆主要零件
订购热线:15901990488
021-57520210
产品介绍

产品概述
◆产品特征
1、公称压力:1.6—6.4MPa
2、适用温度范围:-20—185℃
3、适用介质:水、油、气及某些腐蚀性液体。
4、对焊标准:GB/T12224、ASME B16.25

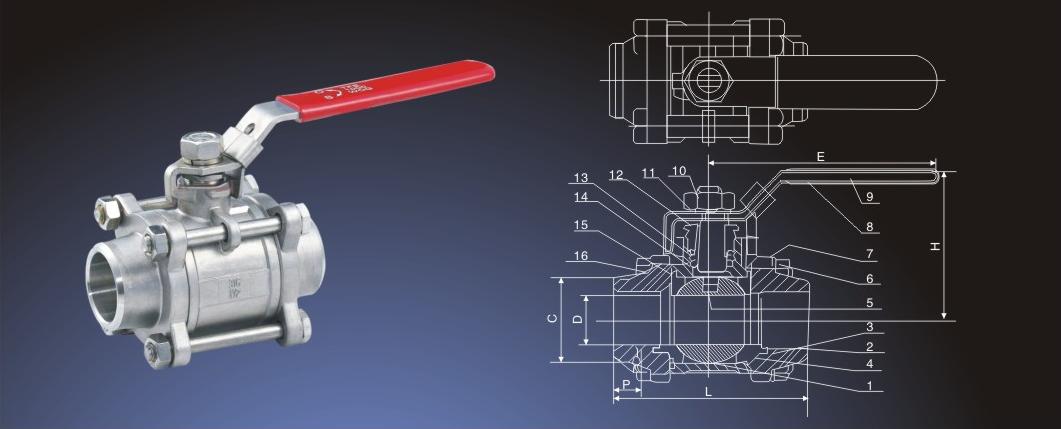

产品材料表

◆主要零件材料

序号
零件名称
材质
不绣钢
碳钢

1

阀体

不绣钢

碳钢

2

密封圈

聚四氟乙烯

聚四篥乙烯

3

阀盖

不绣钢

碳钢

4

球体

不绣钢

不绣钢

5

阀杆

不绣钢

不绣钢

6

螺母

不绣钢

不绣钢

7

垫圈

不绣钢

不绣钢

8

手柄套

塑料

塑料

9

手柄

不绣钢

不绣钢

10

阀杆螺母

不绣钢

不绣钢

11

垫圈

不绣钢

不绣钢

12

填料压盖螺母

不绣钢

不绣钢

13

填料

聚四氟乙烯

聚四M乙烯

14

止推垫圈

聚四氟乙烯

聚四氟乙烯

15

填料

聚四氟乙烯

聚四氟乙烯

16

螺栓

不绣钢

不绣钢


产品参数
◆主要外形连接尺寸          Q61F-PN1.6MPa
NPS(in)
1/4“
3/8“
1/2“
3/4“
1“
11/4“
11/2“
2“
21/2“
3“
4“

D

11.6

12.7

15

20

25

32

38

50

65

80

100

L

60

60

70

85

95

110

130

150

190

210

268

H

50

50

60

64

71

78

86

95

130

l48

173

E

100

100

130

130

165

165

190

190

250

250

280

C

14

17.5

22.7

27.5

33.5

42

48.6

60.5

76.3

90

106.5
