安全阀系列

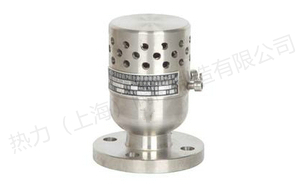

真空负压安全阀
产品简介
产品名称： 真空负压安全阀 产品型号： YFA72W 驱动方式： 自动 连接形式： 法兰 结构形式： 弹簧 密封结构： 硬密封 压力范围： 1.6MPa 公称通径： DN15-250 常用材质： WCB,不锈钢等 铭牌
订购热线：15901990488
021-57520210
产品介绍
 产品名称： 真空负压安全阀   产品型号： YFA72W
  驱动方式： 自动   连接形式： 法兰
  结构形式： 弹簧   密封结构： 硬密封
  压力范围： 1.6MPa   公称通径： DN15-250
  常用材质： WCB,不锈钢等   铭牌： 热力（上海）阀门制造有限公司品牌

产品说明

真空负压安全阀,YFA72W真空负压安全阀适用于温度≤200℃的负压系统,当容器内负压超过允许值时,该阀自动开启，吸入空气；当容器内负压达到允许值时,该阀自动关闭,从而保护设备及系统。安装在正常非负压系统,当容器和系统的放散阀未打开,产生负压时,此阀自动开启。

真空负压安全阀性能规范

工作温度 Working temperature ≤200℃
适用介质 Suitable medium TFA72W-10P适用于硝酸类介质 Nitric acid etc.medium
TFA72W-10R适用于醋酸类介质 Acetic acid etc.medium

零件材料

NO. 零件名称 Name of part TFA72W-P 材料 Materials TFA72W-R 材料 Materials
1 阀体　Body ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 阀座 Nozzle 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
3 调节阀　Adjusting ring 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
4 阀盖 Bonnet ZG1Cr18Ni9Ti 1Cr18Ni9Ti
5 阀杆　Stem 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
6 弹簧 Spring 50CrVA 50CrVA 包覆氟塑料　Coated Teflon

主要外形尺寸

公称通径DN(mm)
Nominal diameter		 尺寸Dimension(mm)
D D1 D2 Z-Фd b f1 H
15 95 65 45 4-14 14 2 110
20 105 75 55 4-14 16 2 130
25 115 85 65 4-14 16 2 150
32 140 100 78 4-18 18 2 180
40 150 110 85 4-18 18 3 200
50 165 125 100 4-18 20 3 221
80 200 160 135 4-18 22 3 245
100 220 180 155 8-18 22 3 253
125 250 210 185 8-18 24 3 280
150 285 240 210 8-23 24 3 329
200 340 295 265 8-23 26 3 377
250 395 350 320 12-23 28 3 440

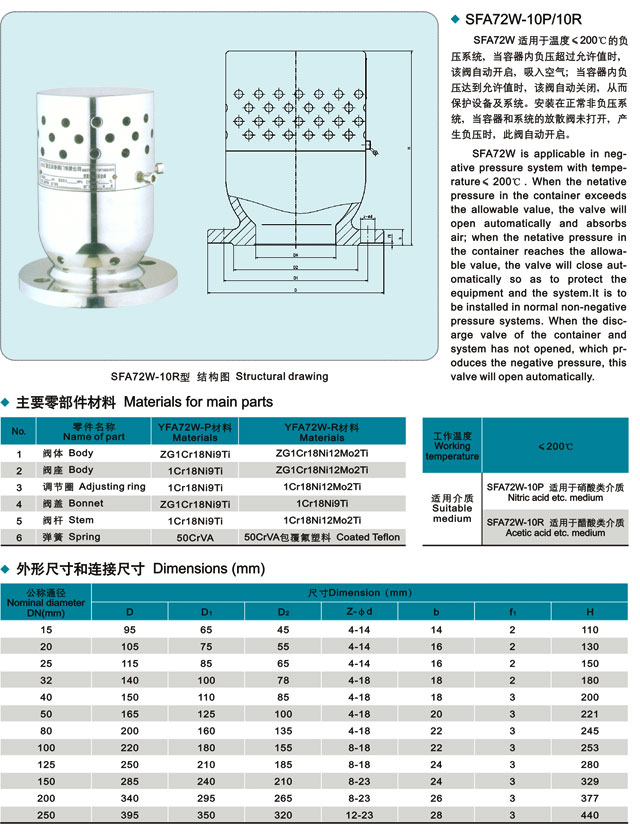

真空负压安全阀,YFA72W真空负压安全阀参数尺寸图:
