安全阀系列

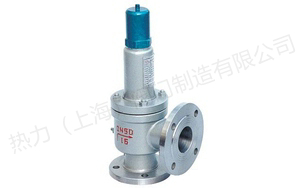

波纹管平衡式安全阀
产品简介
产品名称： 波纹管平衡式安全阀 产品型号： WA42Y 驱动方式： 自动 连接形式： 法兰 结构形式： 平衡式 密封结构： 硬密封 压力范围： 1.6MPa-10.0MPa 公称通径： DN25-200 常用材质： WCB,不
订购热线：15901990488
021-57520210
产品介绍
产品名称： 波纹管平衡式安全阀   产品型号： WA42Y
  驱动方式： 自动   连接形式： 法兰
  结构形式： 平衡式   密封结构： 硬密封
  压力范围： 1.6MPa-10.0MPa   公称通径： DN25-200
  常用材质： WCB,不锈钢等   铭牌： 热力（上海）阀门制造有限公司品牌

产品说明

主要技术参数：
波纹管安全阀,波纹管平衡式安全阀适用于工作温度≤200℃存在不稳定背压,广泛用于气体、液体、有腐蚀性介质的设备或管路上，作为超压保护装置。

波纹管安全阀主要零部件材料

NO. 零件名称 WA42Y-C型材料 WA42Y-P型材料 WA42Y-R型材料
1 阀体 WCB ZG1Cr18Ni8Ti,304 CF8M
2 阀座 2Cr13 1Cr18Ni8Ti 316
3 调节圈 2Cr13 1Cr18Ni8Ti 0Cr18Ni12Mo2Ti
4 阀瓣 2Cr13 1Cr18Ni8Ti 316
5 反冲盘 2Cr13 1Cr18Ni8Ti 316
6 波纹管 304 304 316
7 导向套 2Cr13 1Cr18Ni8Ti 0Cr18Ni12Mo2Ti
8 阀盖 ZG230-450 ZG230-450 ZG230-450
9 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料

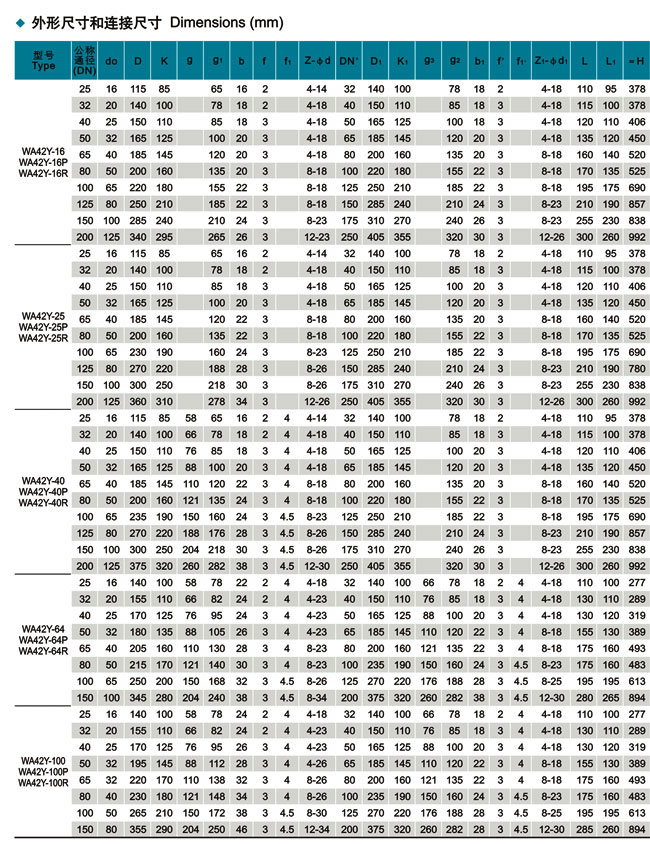

波纹管平衡式安全阀主要外形尺寸

型号 公称通径 do D K g g1 b f f1 Z-ød L L1 ≈H
WA42Y-16
WA42Y-16P
WA42Y-16R		 25 16 115 85   65 16 2   4-14 110 95 378
32 20 140 100   78 18 2   4-18 115 100 378
40 25 150 110   85 18 3   4-18 120 110 406
50 32 165 125   100 20 3   4-18 135 120 450
65 40 185 145   120 20 3   4-18 160 140 520
80 50 200 160   135 20 3   8-18 170 135 525
100 65 220 180   155 22 3   8-18 195 175 690
125 80 250 210   185 22 3   8-18 210 190 857
150 100 285 240   210 24 3   8-23 255 230 838
200 125 340 295   265 26 3   12-23 300 260 992
WA42Y-25
WA42Y-25P
WA42Y-25R		 25 16 115 85   65 16 2   4-14 110 95 378
32 20 140 100   78 18 2   4-18 115 100 378
40 25 150 110   85 18 3   4-18 120 110 406
50 32 165 125   100 20 3   4-18 135 120 450
65 40 185 145   120 22 3   8-18 160 140 520
80 50 200 160   135 22 3   8-18 170 135 525
100 65 230 190   160 24 3   8-23 195 175 690
125 80 270 220   188 28 3   8-26 210 190 780
150 100 300 250   218 30 3   8-26 255 230 838
200 125 360 310   278 34 3   12-26 300 260 992
WA42Y-40
WA42Y-40P
WA42Y-40R		 25 16 115 85 58 65 16 2 4 4-14 110 95 378
32 20 140 100 66 78 18 2 4 4-18 115 100 378
40 25 150 110 76 85 18 3 4 4-18 120 110 406
50 32 165 125 88 100 20 3 4 4-18 135 120 450
65 40 185 145 110 120 22 3 4 8-18 160 140 520
80 60 200 160 121 135 24 3 4 8-18 170 135 525
100 65 235 190 150 160 24 3 4.5 8-23 195 175 690
125 80 270 220 188 176 28 3 4.5 8-26 210 190 857
150 100 300 250 204 218 30 3 4.5 8-26 255 230 838
200 125 375 320 260 282 38 3 4.5 12-30 300 260 992

主要外形尺寸

WA42Y-64
WA42Y-64P
WA42Y-64R		 25 16 140 100 58 78 22 2 4 4-18 110 100 277
32 20 155 110 66 82 24 2 4 4-23 130 110 289
40 25 170 125 76 95 24 3 4 4-23 130 120 319
50 32 180 135 88 105 26 3 4 4-23 135 130 389
65 40 205 160 110 130 28 3 4 8-23 175 160 493
80 50 215 170 121 140 30 3 4 8-23 175 160 483
100 65 250 200 150 168 32 3 4.5 8-26 195 195 613
150 100 345 280 204 240 38 3 4.5 8-34 280 265 894
WA42Y-100
WA42Y-100P
WA42Y-100R		 25 16 140 100 58 78 24 3 4 4-18 110 100 277
32 20 155 110 66 82 24 2 4 4-23 130 110 289
40 25 170 125 76 95 26 2 4 4-23 130 120 319
50 32 195 145 88 112 28 3 4 4-26 135 130 389
65 32 220 170 110 138 32 3 4 8-26 175 160 493
80 40 230 180 121 148 34 3 4 8-26 175 160 483
100 50 265 210 150 172 38 3 4.5 8-30 195 195 613
150 80 355 290 204 250 46 3 4.5 12-34 280 265 894

波纹管平衡式安全阀,波纹管安全阀参数尺寸图:
