安全阀系列
安全回流阀

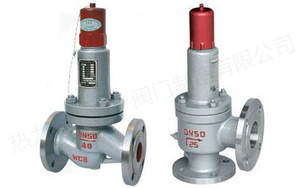

产品简介
产品名称: 安全回流阀 产品型号: AHN42F 驱动方式: 自动 连接形式: 法兰 结构形式: 平行式 密封结构: PTFE 压力范围: 1.6MPa-4.0MPa 公称通径: DN25-150 常用材质: WCB,不锈钢 铭牌:
订购热线:15901990488
021-57520210
产品介绍
产品名称: 安全回流阀   产品型号: AHN42F
  驱动方式: 自动   连接形式: 法兰
  结构形式: 平行式   密封结构: PTFE
  压力范围: 1.6MPa-4.0MPa   公称通径: DN25-150
  常用材质: WCB,不锈钢   铭牌: 热力(上海)阀门制造有限公司品牌

产品说明

安全回流阀,AHN42F平行式安全回流阀安装于液化石油气站罐泵出口的液相回流管道上,当泵前压力超过规定值时,阀门自动开启并起安全回流作用,保证设备和管路的安全运行。安全回流阀适用于工作温度在-40~80℃的液化石油气的液相出口管上,当进出口压差0.5MPa时液化石油气能自动回流入罐。

安全回流阀设计标准

设计、制造 法兰连接 结构长度 公称通径 公称压力
GB/T12243 JB/T79-94、GB9113-2000 GB12221-89 DN25~DN150mm PN1.6、2.5、4.0MPa

性能参数

公称压力 壳体试验 密封试验 开启压力 适用介质 适宜温度
1.6 2.4 0.9PK 用户确定 液化气、天然气
等非腐蚀性介质
-40~+80℃
2.5 3.75
4.0 4.4

平行式安全回流阀零件材料

阀体、阀盖 阀座、阀瓣、阀杆 弹簧 密封面
WCB 铬不锈钢 铬钒钢 聚四氟乙烯

主要外形尺寸

公称通径 尺寸
D D1 D2 b Z-ød L H
40 150 110 85 16 4-18 200 236
50 165 125 100 16 4-18 230 266
65 185 145 120 20 4-18 290 430
80 200 160 135 20 8-18 310 490
100 215 180 155 22 8-18 350 548
150 280 240 210 24 8-23 480 706

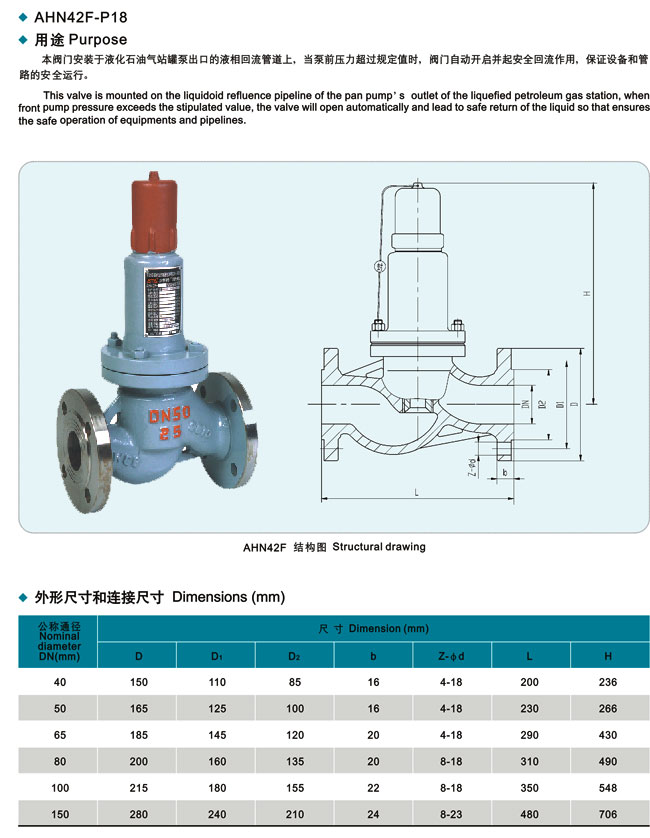

安全回流阀,平行式安全回流阀参数尺寸图:
