保温阀门系列

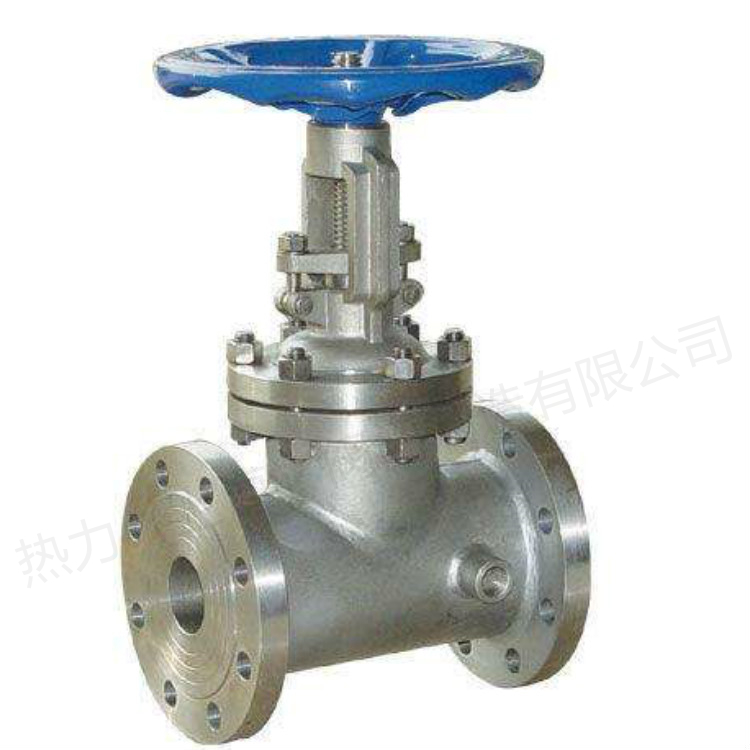

BZ41W不锈钢保温闸阀
产品简介
BZ41H/W碳钢保温闸阀,不锈钢保温闸阀 保温闸阀 型号:BZ41H 保温闸阀 公称通径:15MM-800MM 保温闸阀 使用压力:1.6MPA-10MPA 保温闸阀 连接方式:法兰连接 保温闸阀 形式:手动 保温闸阀 主
订购热线:15901990488
021-57520210
产品介绍

BZ41H/W碳钢保温闸阀,不锈钢保温闸阀

保温闸阀型号:BZ41H

保温闸阀公称通径:15MM-800MM

保温闸阀使用压力:1.6MPA -10MPA

保温闸阀连接方式:法兰连接

保温闸阀形式:手动

保温闸阀主要功能:起开关作用

保温闸阀使用介质:耐腐蚀介质

保温闸阀材质:铸钢  不锈钢

保温闸阀标准:机械部标准或定做非标

产品介绍

闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关 , 不能作调节和节流。闸板有两个密封面 , 最常用的楔式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52' 。

楔式闸阀闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。

闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时,要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。

闸阀的闸板随阀杆一起作直线运动的,叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上 有梯形螺纹,通过阀门端的螺母以及阀体上的导槽,将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。

开启阀门时,当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视。

实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上 , 再倒回 1/2-1圈 , 作为全开阀门的位置。因此 , 阀门的全开位置,按闸板的位置(即行程〉来确定。有的阀门 , 阀杆螺母设在闸板上,手轮转动带动阀杆转动 ,
而使
闸板提升 , 这种阀门叫做旋转杆闸阀或叫暗杆闸阀

闸阀具有以下优点:

流体阻力小 , 密封面受介质的忡刷和侵蚀小。  开闭较省力。   介质流向不受限制 , 不扰流、不降低压力。

形体简单 , 结构长度短,制造工艺性好,适用范围广。

闸阀的缺点如下:

密封面之间易引起冲蚀和擦伤,维修比较困难。   外形尺寸较大,开启需要一定的空间,开闭时间长。

闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀平行闸板式闸阀 , 楔式闸板式闸阀又可 分为 : 单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀暗杆闸阀两种。

闸阀的安装与维护应注意以下事项:

手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。 双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。

带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。

带传动机构的闸阀,按产品使用说明书的规定安装。 如果阀门经常开关使用 , 每月至少润滑一次。

碳钢保温闸阀,不锈钢保温闸阀应用规范:

设计制造按GB12234-89          结构长度按GB12221-89   法兰尺寸按JB/T79-94    阀门检查和试验按GB13927

碳钢保温闸阀,不锈钢保温闸阀主要零件材质

零件名称
ZG1Cr18Ni9Ti系列
ZG00Cr18Ni10系列
ZG1Cr18Ni12Mo2Ti系列
ZG00Cr17Ni14Mo2系列
WCB系列
阀体/阀盖
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
WCB
闸板
ZG1Cr18NI9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
1Cr13
阀杆
1Cr18Ni9Ti
ooCr18Ni10
1Cr18Ni12Mo2Ti
ooCr17Ni14Mo2
1Cr13
填料
PTFE编织
PTFE编织
PTFE编织
PTFE编织
石墨Graphite
垫片
304L+PTFE
304L+PTFE
316L+PTFE
316L+PTFE
石墨+304
Graphite+304
压盖
ZG1Cr181Ni10
ZG00Cr18Ni10
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
WCB
填料压环
1Cr18Ni9Ti
00Cr18Ni10
1Cr18Mi12Mo2Ti
00Cr17Ni14Mo2
1Cr13
螺栓
1Cr171Ni2
1Cr171Ni2
1Cr171Ni2
1Cr171Ni2
35CrMoA
螺母
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
45

碳钢保温闸阀,不锈钢保温闸阀1.6MPa主要连接尺寸

尺寸
DN
40
50
65
80
100
125
150
200
250
300
L
mm
200
250
265
280
300
325
350
400
450
500
H
mm
310
358
372
435
500
614
674
818
969
1145
W
mm
200
240
240
280
300
320
360
400
450
560

碳钢保温闸阀,不锈钢保温闸阀2.5MPa主要连接尺寸

尺寸
DN
40
50
65
80
100
125
150
200
250
300
L
mm
200
250
265
280
300
325
350
400
450
500
H
mm
358
373
435
500
614
674
818
969
1145
1145
W
mm
240
240
280
300
320
360
400
450
560
640

碳钢保温闸阀,不锈钢保温闸阀4.0MPa主要连接尺寸

尺寸
DN
40
50
65
80
100
125
150
200
250
300
L
mm
200
250
280
310
350
400
450
550
650
750
H
mm
358
373
435
500
614
674
818
969
1145
1145
