【产品说明】

BJ41W、BJ41Y保温截止阀有三种盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。

【常见型号】

保温截止阀常见的型号有BJ41Y、BJ41W、BJ41H、BJ45H、BJ45Y、BJ45W等。

【结构和特征】

保温截止阀的设计与制造符合API602，BS5352和ASME B16.34；检验与测试按API 598，标记按MSS-SP-25;

全径或缩径;

明杆支架式(OS&Y);

自定心压板压套式;

螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖;

整体式上密封座;

承插端符合ASME B16.11;

螺纹连接端(NPT)符合ANSI/ASME B1.20.1;

阀瓣可变换为节流型、针型、球型和止回型。

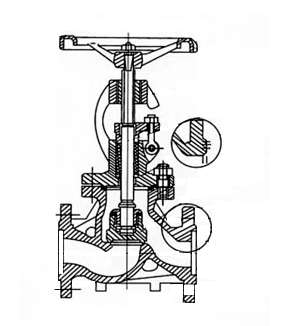

【结构示意图】

【零件材料】
