保温三通球阀
产品简介
产品名称： 保温三通球阀 产品型号： BQ45F/BQ44F 驱动方式： 手动,电动,气动 连接形式： 法兰 结构形式： T型,L型 密封结构： 软密封,硬密封 压力范围： 1.6MPa-6.4MPa 公称通径： DN15-300 常
订购热线：15901990488
021-57520210
021-57520210
产品介绍
| 产品名称： | 保温三通球阀 | 产品型号： | BQ45F/BQ44F |
| 驱动方式： | 手动,电动,气动 | 连接形式： | 法兰 |
| 结构形式： | T型,L型 | 密封结构： | 软密封,硬密封 |
| 压力范围： | 1.6MPa-6.4MPa | 公称通径： | DN15-300 |
| 常用材质： | 铸钢,不锈钢等 | 铭牌： | 热力（上海）阀门制造有限公司品牌 |
| 产品说明 |
保温三通球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
产品特点
1、两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。（如流向图A）
2、四阀座密封三通球阀具有造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流分流。（如流向图B）
零件材料及主要参数
| 主要零件材料 | 阀体 | WCB | ZG1Cr18Ni9Ti | CF8(304) |
CF3 (304L) |
ZG18Ni12Mo2T |
CF8M (316) |
CF8M (316L) |
||||
| 球体、阀杆 | 2Cr13 | 1Cr18Ni9Ti |
0Cr18Ni9 (304) |
0Cr19Nill (304L) |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2 (316) |
0Cr17Ni12Mo2 (316L) |
|||||
| 密封圈 | 聚四氟乙烯 对位聚笨 | |||||||||||
| 填料、垫圈 | V型聚四氟乙烯 柔性石墨环 聚四氟乙烯片 柔性石墨复合垫 | |||||||||||
|
适用 工况 |
适用介质 | 重油、胶类等 | 硝酸腐蚀性介质 | 强氧化性介质 | 醋酸等腐蚀性介质 | 尿素等腐蚀性介质 | ||||||
| 适用温度 | -28~300℃ | |||||||||||
|
应用 规范 |
法兰尺寸 | JB79-59、SH3406、GB9113、HG20597-97ANS1 B16.5JIS B2212-2214 | ||||||||||
| 体验试验按 | GB/T13927-89JB/T9092-99 | |||||||||||
| 其余制造规范均按本厂标准 | ||||||||||||

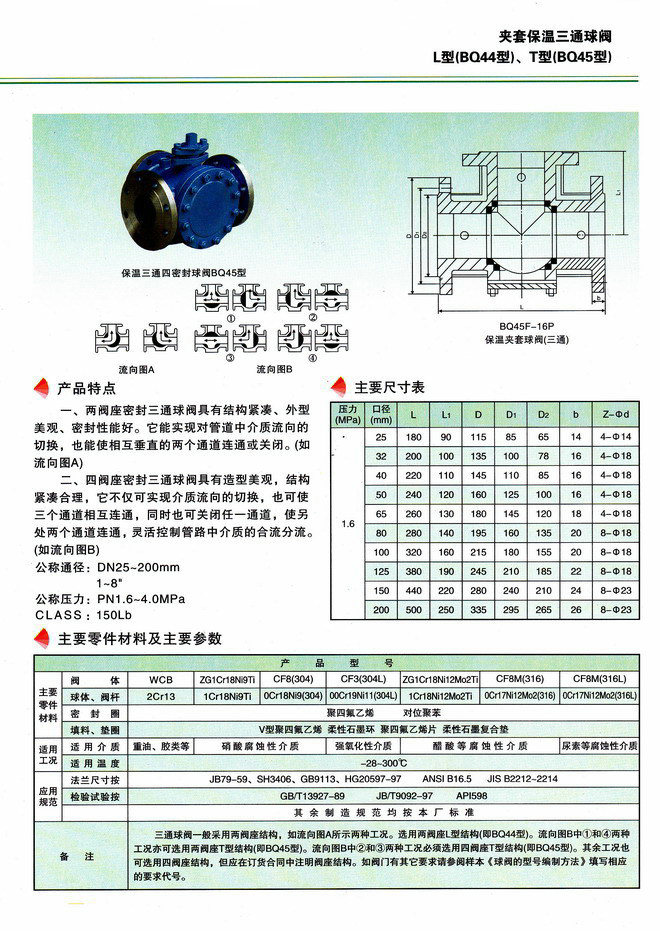

保温三通球阀尺寸图:
