气动调节蝶阀

						气动调节蝶阀 产品概述

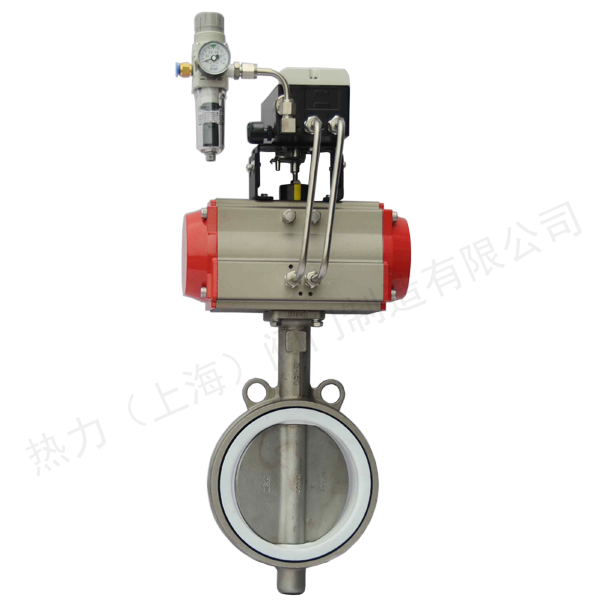

						气动调节蝶阀是由气动执行机构及金属密封(或软密封)蝶阀阀体组成,外配气动阀门定位器,输入控制信号(4-20mADC或1-5VDC)气源即可控制运转,结构简单紧凑,加工方便,易制成大口径,具有自清洗作用,阻力系数小,流通能力大。气动调节蝶阀适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达零泄露),高温高压工况可选用三偏心硬密封阀体,因此气动调节蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。气动调节蝶阀是调节流量和截断流体的最佳装置。

						气动调节蝶阀 主要特点

						1、本阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便;
						2、阀体采用不锈钢弹性金属硬密封结构,无论在高温、低温的情况下,它与蝶板均具有优良的密封性;
						3、蝶阀的三维偏心距,经过严格的计算,密封圈与蝶板几乎无磨擦,使用寿命长,并具有越关越紧的功能;
						4、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长;
						5、本蝶阀结构独特,“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响,密封性能可靠;
						6、阀体耐高温、耐低温、耐腐蚀性。

						气动调节蝶阀 主要技术参数

						阀体



								|
									阀体形式 |

									直通铸造蝶阀 |


								|
									公称通径 |

									DN50~600mm |


								|
									公称压力 |

									PN1.0、1.6、2.5MPa |


								|
									法兰标准 |

									JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |


								|
									连接形式 |

									法兰式、对夹式、焊接式 |


								|
									阀盖形式 |

									一体式 |


								|
									压盖型式 |

									压盖压紧式 |


								|
									密封填料 |

									V型聚四氟乙烯填料、柔性石墨填料 |




						阀内件



								|
									阀板形式 |

									垂直板式(蝶形) |


								|
									流量特性 |

									近似等百分比 |




						执行机构



								|
									执行器型号 |

									GT系列、ST系列、AT系列、AW系列单双作用气动执行器 |


								|
									供气压力 |

									400~700KPa |


								|
									气源接口 |

									G1/4"、G1/8"、G3/8"、G1/2" |


								|
									环境温度 |

									-30~+70℃ |


								|
									作用形式 |

									单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
									双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL) |


								|
									可配附件 |

									定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |



					注:如需详细执行器参数,请进入气动执行器页面进行查阅。

						气动调节蝶阀 主要零件材料



								|
									1 |

									底座 |

									HT200、WCB、CF3、CF3M、CF8、CF8M |

									  |

									  |


								|
									2 |

									下轴套 |

									铜合金、304、316 |


								|
									3 |

									阀体 |

									HT200、WCB、CF3、CF3M、CF8、CF8M |


								|
									4 |

									密封圈 |

									NBR丁晴橡胶、PTFE、PPL、304、316 |


								|
									5 |

									压板、蝶板 |

									HT200、WCB、CF3、CF3M、CF8、CF8M |


								|
									6 |

									固定销 |

									25、35、45 |


								|
									7、8 |

									上、下阀轴 |

									2Cr13、304、316、316L |


								|
									9 |

									上轴套 |

									铜合金、304、316 |


								|
									10 |

									填料 |

									聚四氟乙烯/柔性石墨 |


								|
									11、12 |

									填料压盖组件 |

									HT200、WCB、CF3、CF3M、CF8、CF8M |




						气动调节蝶阀 主要性能指标



								|
									回差 |

									带定位器:小于全行程的2% |


								|
									基本误差 |

									带定位器:小于全行程的±2% |


								|
									泄露量l/h |

									符合ANSI B16.104 IV级标准 |


								|
									可调范围R |

									50:1 |




						气动调节蝶阀 连接尺寸



								|
									公称通径 DN(mm) |

									50 |

									65 |

									80 |

									100 |

									125 |

									150 |

									200 |

									250 |

									300 |

									350 |

									400 |

									450 |

									500 |

									600 |


								|
									L |

									108 |

									112 |

									114 |

									127 |

									140 |

									140 |

									152 |

									165 |

									178 |

									190 |

									216 |

									222 |

									229 |

									267 |


								|
									L1 |

									43 |

									46 |

									49 |

									56 |

									64 |

									70 |

									71 |

									76 |

									83 |

									92 |

									102 |

									113 |

									127 |

									154 |


								|
									H |

									112 |

									115 |

									120 |

									140 |

									170 |

									180 |

									210 |

									240 |

									290 |

									320 |

									350 |

									380 |

									410 |

									470 |


								|
									n-φd |

									4-18 |

									4-18 |

									8-18 |

									8-18 |

									8-18 |

									8-22 |

									12-22 |

									12-26 |

									12-26 |

									16-26 |

									16-30 |

									20-30 |

									20-33 |

									20-36 |


								|
									H1 |

									根据所配执行机构而定 |


								|
									A、A1 |

									根据阀门所需力矩而定,配置执行器型号不同,外形尺寸也不相同 |


								|
									D |

									165 |

									185 |

									200 |

									220 |

									250 |

									285 |

									340 |

									405 |

									460 |

									520 |

									580 |

									640 |

									715 |

									840 |


								|
									D1 |

									125 |

									145 |

									160 |

									180 |

									210 |

									240 |

									295 |

									355 |

									410 |

									470 |

									525 |

									585 |

									650 |

									770 |



					注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
			 |
