衬胶衬氟·塑料系列

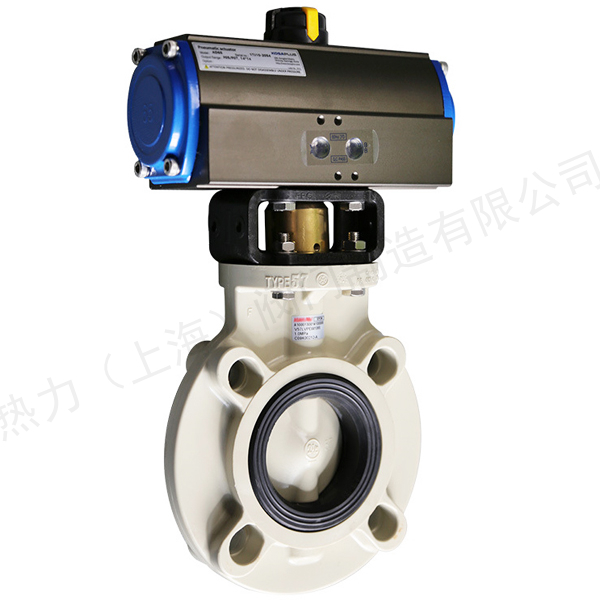

气动PP对夹蝶阀
产品简介
气动PP对夹蝶阀|塑料蝶阀 气动PP对夹蝶阀 产品概述 气动PP对夹蝶阀 重量轻、耐腐蚀性强，采用活塞式气动执行器与塑料蝶阀组成。气动塑料蝶阀被应用于多个领域，如一般纯水和生饮
订购热线：15901990488
021-57520210
产品介绍

气动PP对夹蝶阀|塑料蝶阀

气动PP对夹蝶阀 产品概述

气动PP对夹蝶阀重量轻、耐腐蚀性强，采用活塞式气动执行器与塑料蝶阀组成。气动塑料蝶阀被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。

气动PP对夹蝶阀 产品特点

1、外型结构紧凑美观
2、本体重量轻容易安装
3、 耐腐蚀性强，应用范围广
4、材质卫生无毒
5、耐磨损、容易拆卸，维护简单易行

气动PP对夹蝶阀 主要技术参数

阀体

阀体形式 直通式阀体
公称通径 DN50～300mm
公称压力 PN1.0、1.6MPa
连接形式 法兰式 / 对夹式
密封材质 FPM、EPDM、NBR
适用温度 0～+60℃
阀体材质 UPVC、CPVC、PP
阀芯材质 UPVC、CPVC、PP、PTFE
适用介质 PVC兼容的食品工业化学溶剂

阀内件

阀板形式 蝶形(垂直板式)
流量特性 线性

执行机构

执行器型号 GT系列、ST系列、AT系列、AW)系列单双作用气动执行器
供气压力 400～700KPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30～+70℃
作用形式 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
注：如需详细执行器参数，请进入气动执行器页面进行查阅。

气动PP对夹蝶阀 主要性能规范

公称通径DN 50～300(mm)
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6

气动PP对夹蝶阀 连接尺寸



通径(mm) 英寸″ 尺寸(mm)
长度 D D1-ANSI D1-JIS D1-DIN H N-d-ANSI N-d-JSI N-d-DIN
50 2 43 56.5 120.39 120 125 103 4-19 4-19 4-18
65 2 1/2 47.5 70 139.44 140 145 113 4-19 4-19 4-18
80 3 47.5 79 152.4 150 160 115 4-19 4-19 4-18
100 4 57.2 103 190.5 175 180 135 8-19 8-19 8-18
125 5 66 130 216 210 210 165 8-22 8-23 8-18
150 6 74 151 241.55 240 240 177 8-22 8-23 8-23
200 8 87.5 200 298.5 290 295 210 8-22 8-23 8-23
250 10 110 255 362 355 350 240 12-25 12-25 12-23
300 12 129 311 432 400 400 297 12-25 12-25 12-23
注：以上参数为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
