衬胶衬氟·塑料系列

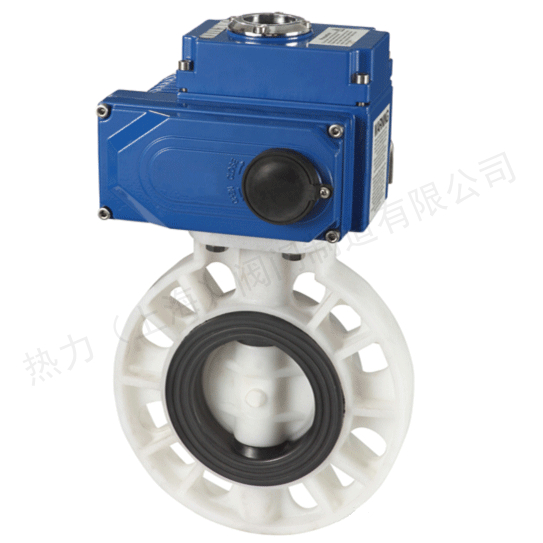

pp电动蝶阀
产品简介
pp电动蝶阀 产品概述 pp电动蝶阀 (亦称电动PP蝶阀)采用一体式电动执行器于塑料蝶阀组成。输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及
订购热线:15901990488
021-57520210
产品介绍

pp电动蝶阀 产品概述

pp电动蝶阀(亦称电动PP蝶阀)采用一体式电动执行器于塑料蝶阀组成。输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。pp电动蝶阀(电动PP蝶阀)重量轻、耐腐蚀性强,被应用于多个领域,如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业,品质得到广大用户的认可。 pp电动蝶阀(电动PP蝶阀)其主要特点如下:
其主要特点如下:
1、外型结构紧凑美观。
2、本体重量轻容易安装。
3、耐腐蚀性强,应用范围广。
4、材质卫生无毒。
5、耐磨损、容易拆卸,维护简单易行。

pp电动蝶阀 主要技术参数

阀体

阀体形式 直通式阀体
公称通径 DN50~300mm
公称压力 PN1.0、1.6MPa
连接形式 法兰式/ 对夹式
密封材质 FPM、EPDM、NBR
适用温度 0~+60℃
阀体材质 UPVC、CPVC、PP
阀芯材质 UPVC、CPVC、PP、PTFE
适用介质 PVC兼容的食品工业化学溶剂

阀内件

阀板形式 蝶形(垂直板式)
流量特性 线性

执行机构

执行器型号 DSR、381R、HQ
主要技术参数 电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP67、隔爆标志:ExdⅡBT4、手操功能:手柄、手轮
环境温度:-25~+70℃、环境湿度:≤95%
注:如需详细执行器参数,请进入电动执行器页面进行查阅。

pp电动蝶阀 主要性能规范

公称通径DN 50~300(mm)
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6

pp电动蝶阀 连接尺寸



通径(mm) 英寸″ 尺寸(mm)
长度 D D1-ANSI D1-JIS D1-DIN H N-d-ANSI N-d-JSI N-d-DIN
50 2 43 56.5 120.39 120 125 103 4-19 4-19 4-18
65 2 1/2 47.5 70 139.44 140 145 113 4-19 4-19 4-18
80 3 47.5 79 152.4 150 160 115 4-19 4-19 4-18
100 4 57.2 103 190.5 175 180 135 8-19 8-19 8-18
125 5 66 130 216 210 210 165 8-22 8-23 8-18
150 6 74 151 241.55 240 240 177 8-22 8-23 8-23
200 8 87.5 200 298.5 290 295 210 8-22 8-23 8-23
250 10 110 255 362 355 350 240 12-25 12-25 12-23
300 12 129 311 432 400 400 297 12-25 12-25 12-23
注:以上表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
