衬胶衬氟·塑料系列

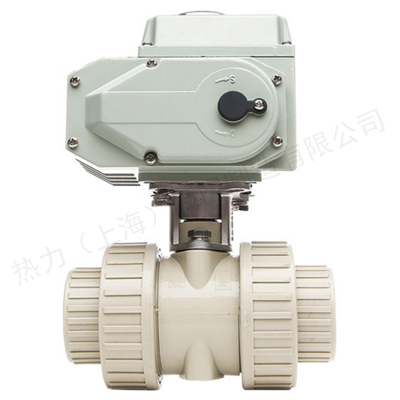

PP电动塑料球阀
产品简介
PP电动塑料球阀 阀门特性 工作温度: -5℃ 至 +85℃ 工作压力：见图 流体范围: 食品工业、石化和与聚氯乙烯相匹配的各种流体。 连接: 内螺纹 DIN/ISO228/1; 焊接 ISO727 UNI7442/75 PP电动塑料球
订购热线：15901990488
021-57520210
产品介绍

PP电动塑料球阀 阀门特性

工作温度: -5℃ 至 +85℃
工作压力：见图
流体范围: 食品工业、石化和与聚氯乙烯相匹配的各种流体。
连接: 内螺纹 DIN/ISO228/1; 焊接 ISO727 UNI7442/75

PP电动塑料球阀 阀门材料

1) 轴 Shaft 聚氯乙烯 PVC
2) O环 O-Ring 三元乙丙橡胶 EPDM
3) 环型螺母 Ring nut 聚氯乙烯 PVC
4) 阀体 Body 聚氯乙烯 PVC
5) 端口 End 聚氯乙烯 PVC
6) O环 O-Ring 三元乙丙橡胶 EPDM
7) 球体密封 Ball sealing 聚四氟乙烯 P.T.F.E.
8) 球体 Ball 聚氯乙烯 PVC
9) O环 O-Ring 三元乙丙橡胶 EPDM
10) 球体密封支架 Ball sealing support 聚氯乙烯 PVC
11) 环 Ring 聚氯乙烯 PVC

PP电动塑料球阀 尺寸表



DN mm. 10 15 20 25 32 40 50 65
内螺纹尺寸 mm. 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2" 2"1/2
焊接管 mm. 16 20 25 32 40 50 63 75
通径 mm. 10 15 20 25 32 40 50 65
A mm. 207,5 207,5 207,5 207,5 207,5 207,5 207,5 207,5
B mm. 122,5 122,5 122,5 122,5 122,5 122,5 122,5 122,5
C mm. 68 68 68 68 68 68 68 68
D mm. 163,5 163,5 163,5 163,5 163,5 163,5 163,5 163,5
X mm. 44 44 44 44 44 44 44 44
E "filetta至" mm. 103 112 122 130 152 157 187 236
E "DAincollare" mm. 103 103 115 127 145 164 199 235
G mm. 63 63 73 90 104 112 135 154
H mm. 225,5 225,5 230,5 239 246 250 271,5 322,5
T. of cycle 50/60 Hz s. 15 / 12,5 15 / 12,5 15 / 12,5 15 / 12,5 15 / 12,5 15 / 12,5 15 / 12,5 15 / 12,5
重量 Kg. 5,6 5,7 5,8 6 6,3 6,5 7,3 7,8
