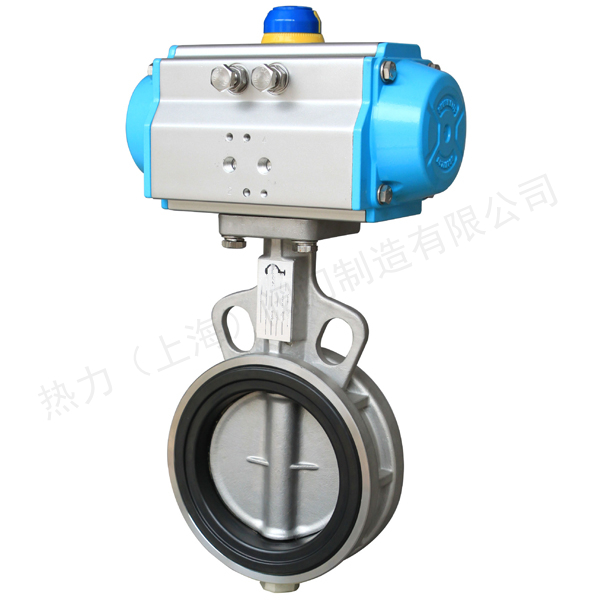

气动衬胶蝶阀 产品概述

						热力阀门气动衬胶蝶阀(亦称气动耐腐蚀蝶阀),是采用角行程活塞式气动执行器及衬胶蝶阀蝶体组成,可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动衬胶蝶阀不仅具有优良的防腐(耐碱、盐性能,耐弱酸侵蚀)耐磨、减磨性能,(比普通蝶阀使用寿命可明显延长)而且具有无毒、抗菌、防霉等特点,更有操作力矩小,(比普通有销蝶阀降低百分之四十)维修方便,外形美观等突出优点。气动衬胶蝶阀整个蝶板与阀体在360°圆周内同心(中线)具有双向密封功能。阀座和阀体内衬一体化,适用于各种不同的腐蚀性介质,作管路启闭或调节以达到控制要求。

						气动衬胶蝶阀 主要特点

						1、采用衬胶无销,保证了介质与金属完全隔离,提高了产品的可靠性。
						2、密封面耐磨性好(橡胶耐磨性是铜的七倍)。
						3、可以任何位置安装,维修方便。
						4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
						5、橡胶材料无任何毒性,并且抗菌、抗霉。

						气动衬胶蝶阀 主要技术参数

						阀体



								|
									阀体形式 |

									直通铸造蝶阀 |


								|
									公称通径 |

									DN50~1000mm |


								|
									公称压力 |

									PN1.0、1.6 MPa |


								|
									法兰标准 |

									JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |


								|
									连接形式 |

									法兰式、对夹式 |


								|
									阀盖形式 |

									一体式 |


								|
									压盖型式 |

									压盖压紧式 |


								|
									密封填料 |

									V型聚四氟乙烯填料、柔性石墨填料 |




						阀内件


						执行机构



								|
									执行器型号 |

									GT系列、ST系列、AT系列、AW)系列单双作用气动执行器 |


								|
									供气压力 |

									400~700KPa |


								|
									气源接口 |

									G1/4"、G1/8"、G3/8"、G1/2" |


								|
									环境温度 |

									-30~+70℃ |


								|
									作用形式 |

									单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
									双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL) |


								|
									可配附件 |

									定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |



					注:如需详细执行器参数,请进入气动执行器页面进行查阅。

						气动衬胶蝶阀 主要性能指标



								|
									回差 |

									带定位器:小于全行程的2% |


								|
									基本误差 |

									带定位器:小于全行程的±2% |


								|
									泄露量l / h |

									符合ANSI B16.104 IV级标准 |


								|
									可调范围R |

									50:1 |




						气动衬胶蝶阀 主要零件材料



								|
									阀体、底座 |

									球墨铸钢、铸钢、不锈钢、衬橡胶 |


								|
									蝶板 |

									灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料、衬橡胶 |


								|
									密封圈 |

									不锈钢、衬橡胶 |


								|
									阀杆 |

									2Cr13、不锈钢、衬橡胶 |


								|
									填料 |

									V型聚四氟乙烯填料、柔性石墨填料 |




						气动衬胶蝶阀 密封材料选择



								|
									密封圈材料代号 |

									适用温度 |

									适用介质 |


								|
									NR |

									≤85℃ |

									水、空气、酸碱类 |


								|
									CR |

									≤85℃ |

									水、煤气、酸碱类 |


								|
									NBR |

									≤100℃ |

									水、油品 |


								|
									EPDM |

									≤120℃ |

									水、蒸汽、一般酸碱类 |


								|
									FKM |

									≤150℃ |

									水、蒸汽、强酸碱类 |




						气动衬胶蝶阀 主要性能规范



								|
									公称通径DN(mm) |

									50-1800 |


								|
									公称压力 |

									PN(MPa) |

									0.6 |

									1.0 |

									1.6 |


								|
									试验压力 |

									强度试验 |

									0.9 |

									1.5 |

									2.4 |


								|
									密封试验 |

									0.66 |

									1.1 |

									1.76 |


								|
									低压气密试验 |

									0.6 |

									0.6 |

									0.6 |


								|
									适用介质 |

									弱碱、盐酸、空气、水及各类酸性物质 |




						气动衬胶蝶阀 连接尺寸



								|
									公称通径 DN(mm) |

									50 |

									65 |

									80 |

									100 |

									125 |

									150 |

									200 |

									250 |

									300 |

									350 |

									400 |

									450 |

									500 |

									600 |

									700 |

									800 |

									900 |

									1000 |


								|
									L |

									法兰式 |

									90 |

									90 |

									100 |

									115 |

									130 |

									140 |

									150 |

									250 |

									270 |

									290 |

									310 |

									330 |

									350 |

									390 |

									430 |

									470 |

									500 |

									550 |


								|
									对夹式 |

									43 |

									46 |

									49 |

									56 |

									64 |

									70 |

									71 |

									76 |

									83 |

									92 |

									102 |

									113 |

									127 |

									154 |

									165 |

									190 |

									203 |

									216 |


								|
									H |

									63 |

									70 |

									83 |

									105 |

									115 |

									137 |

									164 |

									206 |

									230 |

									248 |

									289 |

									320 |

									343 |

									413 |

									478 |

									525 |

									585 |

									640 |


								|
									n-φd |

									4-18 |

									4-18 |

									8-18 |

									8-18 |

									8-18 |

									8-22 |

									12-22 |

									12-26 |

									12-26 |

									16-26 |

									16-30 |

									20-30 |

									20-33 |

									20-36 |

									24-36 |

									24-39 |

									28-39 |

									28-42 |


								|
									H1 |

									根据所配执行机构而定 |


								|
									A |

									根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同 |


								|
									D |

									165 |

									185 |

									200 |

									220 |

									250 |

									285 |

									340 |

									405 |

									460 |

									520 |

									580 |

									640 |

									715 |

									840 |

									910 |

									1025 |

									1125 |

									1255 |


								|
									D1 |

									125 |

									145 |

									160 |

									180 |

									210 |

									240 |

									295 |

									355 |

									410 |

									470 |

									525 |

									585 |

									650 |

									770 |

									840 |

									950 |

									1050 |

									1170 |



					注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
			 |
