衬胶衬氟·塑料系列

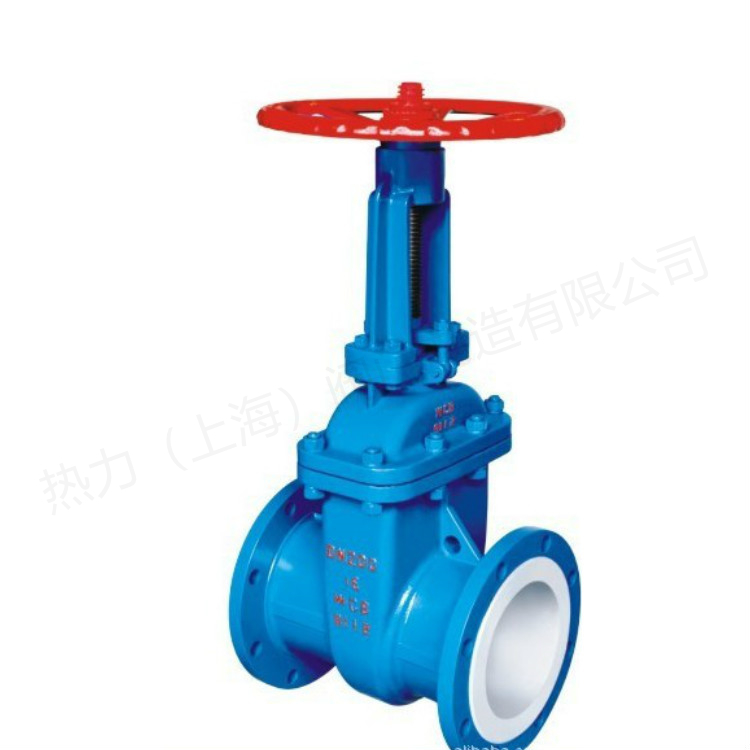

Z41F46衬氟闸阀
产品简介
产品说明 Z41F 46 型 PN16、PN25 氟塑料衬里楔式闸阀 ：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为聚四氟乙烯，公称压力 PN16~PN25，阀体材料为灰铸铁衬氟塑料的闸阀。 产品
订购热线：15901990488
021-57520210
产品介绍

产品说明

Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为聚四氟乙烯，公称压力 PN16~PN25，阀体材料为灰铸铁衬氟塑料的闸阀。

产品性能参数

Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀主要性能参数
型号 PN 工作压力/MPa 适用温度/℃ 适用介质
Z41F46-16 16 1.6 ≤150 腐蚀性介质
Z41F46-16C
Z41F46-25 25 2.5



产品零部件材料

Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀零部件材料
型号 材料
阀体、阀盖 闸板、阀杆 阀杆螺母 填料 手轮
Z41F46-16 灰铸铁衬氟塑料 碳素钢衬氟塑料 球墨铸铁或铝青铜 聚四氟乙烯 球墨铸铁
Z41F46-16C 铸钢
Z41F46-25



产品外形及结构尺寸

Z41F46 型 PN16 氟塑料衬里楔式闸阀主要外形及结构尺寸（mm）
DN L D D1 D2 b z×Φd H H1 D0 重量/kg
40 240 145 110 85 16 4×Φ18 320 370 200 15
50 250 160 125 100 16 4×Φ18 350 405 200 20
65 270 180 145 120 18 4×Φ18 400 470 280 30
80 280 195 160 135 20 8×Φ18 460 560 280 38
100 300 215 180 155 20 8×Φ18 515 625 320 45
125 325 245 210 185 22 8×Φ18 570 690 360 70
150 350 280 240 210 24 8×Φ23 640 790 400 90
200 400 335 295 265 26 12×Φ23 700 910 450 150



Z41F46 型 PN25 氟塑料衬里楔式闸阀主要外形及结构尺寸（mm）
DN L D D1 D2 b z×Φd H H1 D0 重量/kg
40 240 145 110 85 16 4×Φ18 320 370 200 15
50 250 160 125 100 16 4×Φ18 350 405 200 20
65 270 180 145 120 18 4×Φ18 400 470 280 30
80 280 195 160 135 20 8×Φ18 460 560 280 38
100 300 215 180 155 20 8×Φ18 515 625 320 48
125 325 245 210 185 22 8×Φ18 570 690 360 76
150 350 280 240 210 24 8×Φ23 640 790 400 100
200 400 335 295 265 26 12×Φ23 700 910 450 165
