| 产品名称： | 衬胶截止阀 | 产品型号： | J41J |
| 驱动方式： | 手动,电动,气动 | 连接形式： | 法兰 |
| 结构形式： | 截止 | 密封结构： | 衬胶 |
| 压力范围： | 1.6MPa-2.5MPa | 公称通径： | DN15-350 |
| 常用材质： | WCB,不锈钢 | 铭牌： | 热力（上海）阀门制造有限公司品牌 |
| 产品说明 |
衬胶截止阀主要分为直通式、直流式和直角式的三种。衬胶截止阀用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，
适用于不同工作温度和流体管中，具有强度高、耐腐蚀性好的特点。适用温度∶≤85℃、≤100℃、≤120℃（按照衬里材料）
衬胶截止阀,J41J衬胶截止阀专用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，适用于不同工作温度和流体管中，
具有强度高、耐腐蚀性好的特点。衬胶截止阀的阀瓣由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。电动高真空球阀和J41J衬胶截止阀区别比较大，GUD电动高真空球阀是以电动装置驱动阀杆与球芯来执行启闭动作，
达到接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。球阀阀体、
阀盖、阀杆：不锈钢，密封件：四氟乙烯、丁腈橡胶、氟橡胶、PPL。

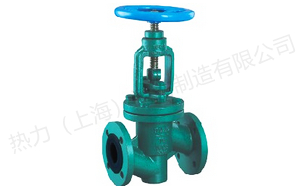

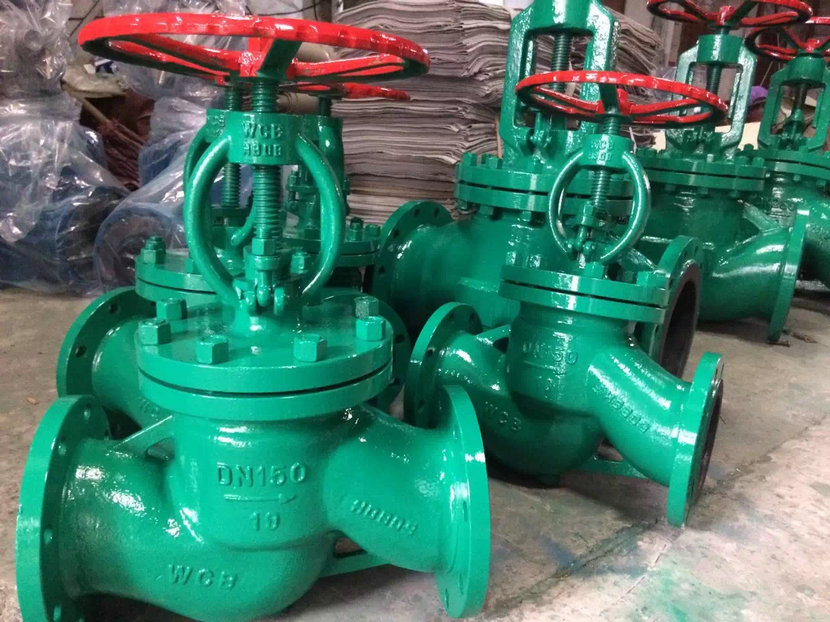

实物图片
主要零部件材料表：
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈钢 |
超低碳不锈钢 |
||
|
Z |
C |
P |
R |
PL |
RL |
||
|
1 |
阀体、阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
阀瓣、阀杆 |
35 |
1Cr13 |
1Cr18NI9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
活节螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
|
4 |
衬里层/阀座 |
衬硬橡胶（NR）FEP（F46） PCTFE（F3）PFA（可溶性聚四氟乙烯） |
|||||
|
5 |
填料 |
PTFE（F4） PTFE（F4） |
|||||
|
6 |
填料压盖 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
7 |
阀杆螺母 |
ZCuAl10Fe3 ZCuAl10Fe3 |
|||||
|
8 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni9Ti |
1Cr17Ni9Ti |
|
9 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
|
10 |
手轮 |
HT200 |
HT200 |
WCC |
WCC |
WCC |
WCC |

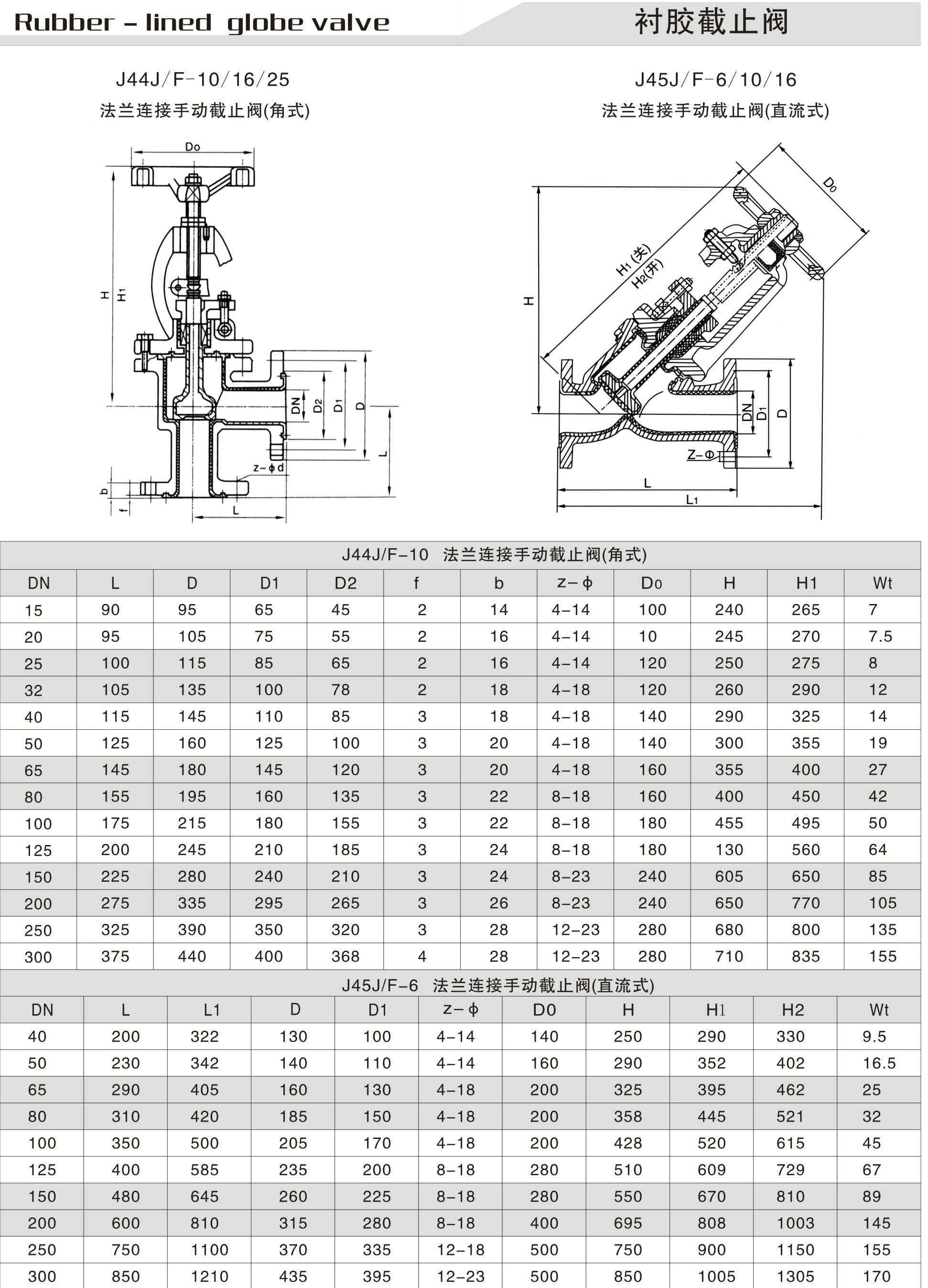

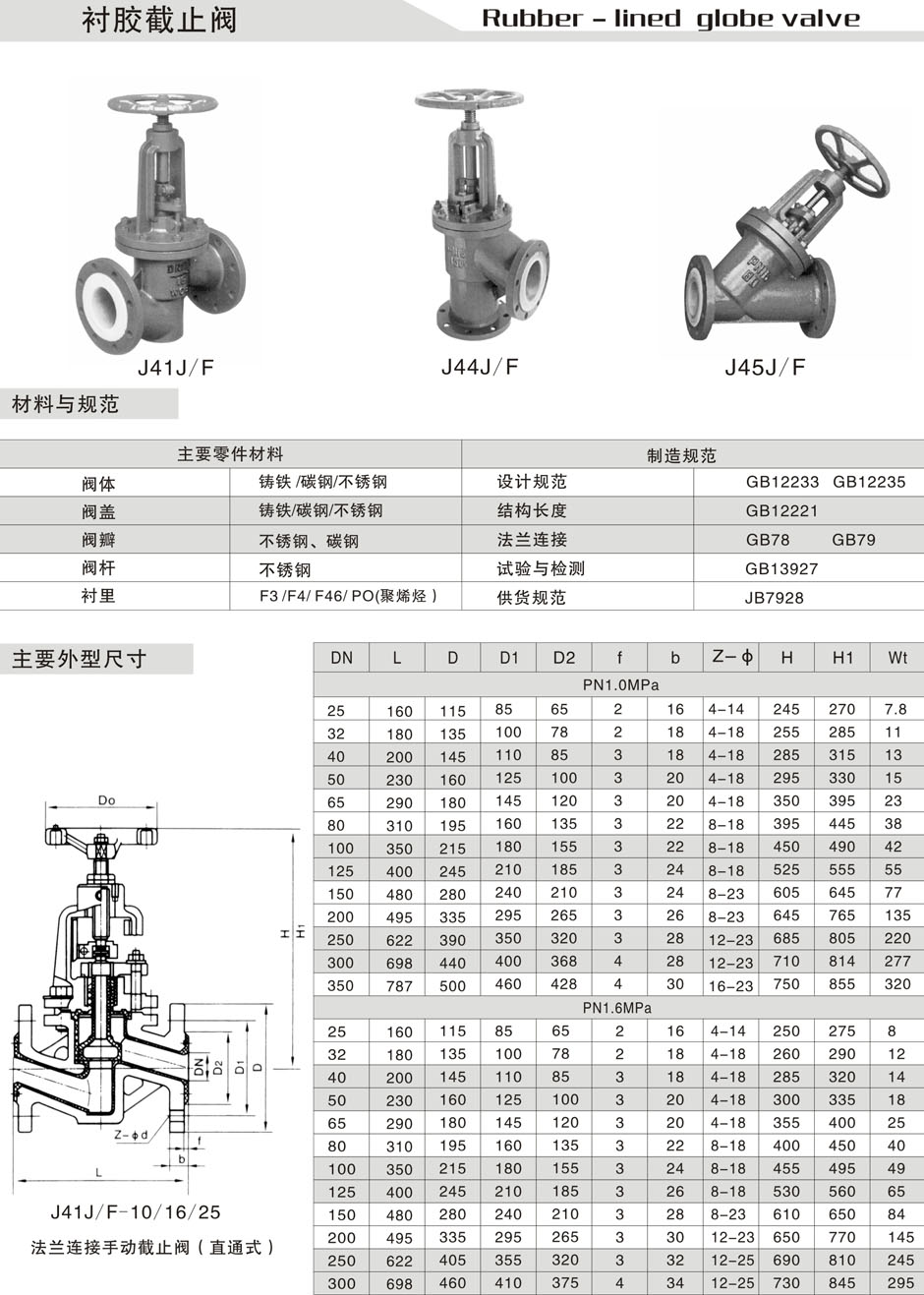

衬胶截止阀,J41J衬胶截止阀参数尺寸图:
