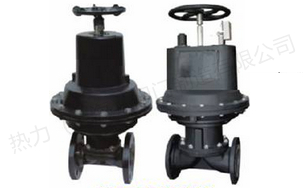

气动衬胶隔膜阀

产品简介

产品名称：气动衬胶隔膜阀产品型号： G641J 驱动方式：气动,电动,手动连接形式：法兰结构形式：堰式、屋脊式、往复式密封结构：衬胶压力范围： 1.6MPa 公称通径： DN15-300 常用

订购热线：15901990488
021-57520210

在线咨询

产品介绍

产品名称：	气动衬胶隔膜阀	产品型号：	G641J
驱动方式：	气动,电动,手动	连接形式：	法兰
结构形式：	堰式、屋脊式、往复式	密封结构：	衬胶
压力范围：	1.6MPa	公称通径：	DN15-300
常用材质：	铸铁,铸钢,不锈钢	铭牌：	热力（上海）阀门制造有限公司品牌

产品说明

气动衬胶隔膜阀,气动常开型衬胶隔膜阀,气动常闭型衬胶隔膜阀基本原理
隔膜阀的阀体和阀盖之间有一隔膜。隔膜由橡胶或PTFE制成，当隔膜做上、下运动时，就调节了通过阀门的流量，达到调节的目的；当隔膜将阀体的堰面盖住，这时就切断了通过阀门的流量，阀门关闭。

气动衬胶隔膜阀产品特点1、隔膜可更换，维护费用低。
2、没有填料函，因此没有外漏。
3、流线型的流道，使得压力损失小。
4、弹性密封的开闭件，确保没有内漏。
5、流体通道是直的，因此流体损失更小，磨损更小。
6、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀。
7、由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。
8、视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。

气动衬胶隔膜阀性能规范

型号	公称压力PN(MPa)	试验压力Ps(MPa)		适用介质	工作温度(℃)
		壳体试验	密封试验
G6B41-6	0.6	0.9	0.66	W.非腐蚀性流体J.一般腐蚀性流体Fs.强酸、碱及各种有机溶剂（溶融碱金属及元素氟除外）	≤100 ≤85 ≤150
G6B41-10	0.4	0.6	0.44
G6B41-16	1.6	2.4	1.76

衬里材质

衬里材质（代号）	适用温度	适用介质
硬橡胶（NR）	-10 o C～85 o C	除强氧化剂（如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂）外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类，有机酸及醛类等。
软橡胶（BR）	-10 o C～85 o C ]	具有良好的耐磨性能。主要用于50%以下的硫酸，氢氧化钠、氢氧化钾、中性盐浴溶液及氨液，水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体，各种浓度稠粘液等。
丁基胶（IIR）	-10 o C～120 o C	抗腐蚀、耐磨耗。能耐极大多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等。
氯丁胶	（CR）-10 o C～120 o C	动物油、植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆，抗磨性好。
铸铁不视裹	-40 o C～100 o C	非腐蚀性介质

隔膜材质

隔膜材质（代号）	适宜温度	适用介质
丁基胶（B级）	-40 o C～100 o C	良好的耐酸碱性。85%硫酸、盐酸、氢氟酸、磷酸、荷性碱和多种酯类。
天然胶（Q级）	-50 o C～100 o C	用于净化水、无机盐、稀释无机酸。

零件材料

序号	名称	材料
1	体阀	铸铁
2	衬囊层	橡胶
3	隔膜	橡胶
4	阀瓣	铸铁
5	阀盖	铸铁
6	阀杆	碳钢
7	手轮	铸铁
8	活塞	碳钢
9	弹簧	2Cr13
10	气缸盖	铸铁
11	上阀杆	2Cr13
12	手轮	铸铁

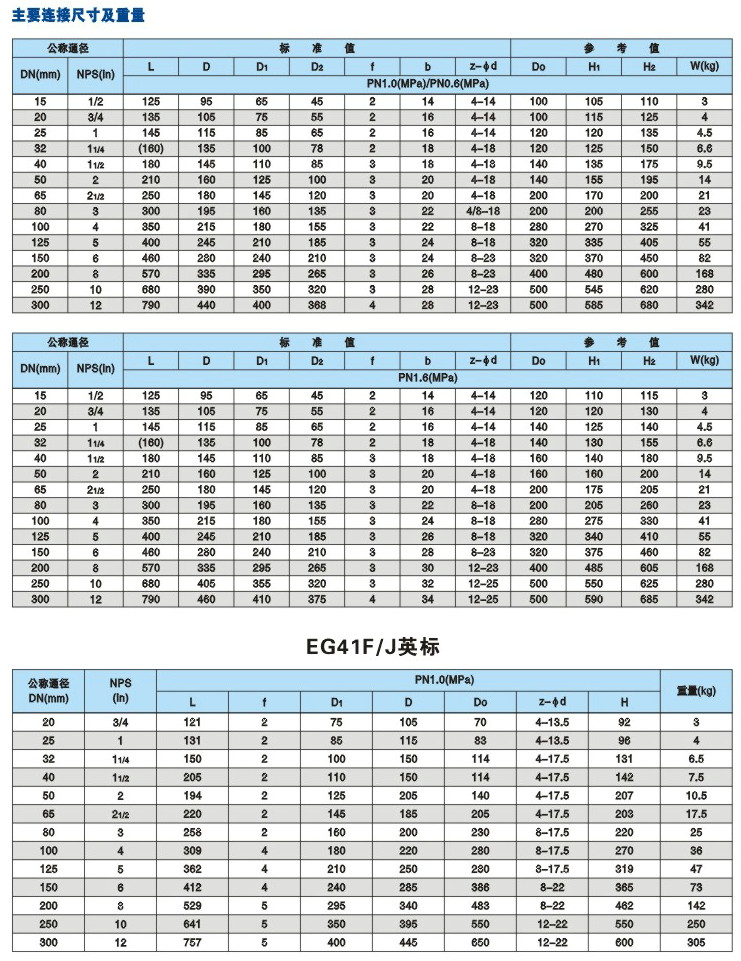

主要外形尺寸

DN mm	公称压力 MPa	工作压力 MPa	L）	D	D1	n-φd	F	H1	H2	D0	B	气源压力 MPa	气源接头 in	耗气量 cm3	质量
15	0.6	0.6	125	95	65	4-14	2
20			139	105	75	4-14	2
25			145	115	85	4-14	2	306	320	120	94	0.4	10×1	2.395×102	7.5
32			160	140	100	4-18	2	410	430	140	120	0.4	12×1.25	6.082×102	14.5
40			180	150	110	4-18	3	415	435	140	120	0.4	12×1.25	6.082×102	16
50			210	165	125	4-18	3	463	488	160	185	0.4	12×1.25	1.235×102	24.5
65			250	185	145	4-18	3	620	660	160	245	0.5	16×1.5	3.725×102	30
80			300	200	160	4-18	3	627	687	200	245	0.5	16×1.5	3.725×103	51.5
100			350	220	180	8-18	3	719	769	240	330	0.5	16×1.5	9.458×103	86.5
125			400	250	210	8-18	3	804	872	320	380	0.5	20×1.5	1.409×104	133
150			460	285	240	8-22	3	920	1000	320	470	0.5	20×1.5	2.868×104	196.5
200		0.4	570	340	295	8-22	4	1145	1265	400	470	0.5	20×1.5	4.619×104	279.5
250		0.4	680	395	350	12-22	4

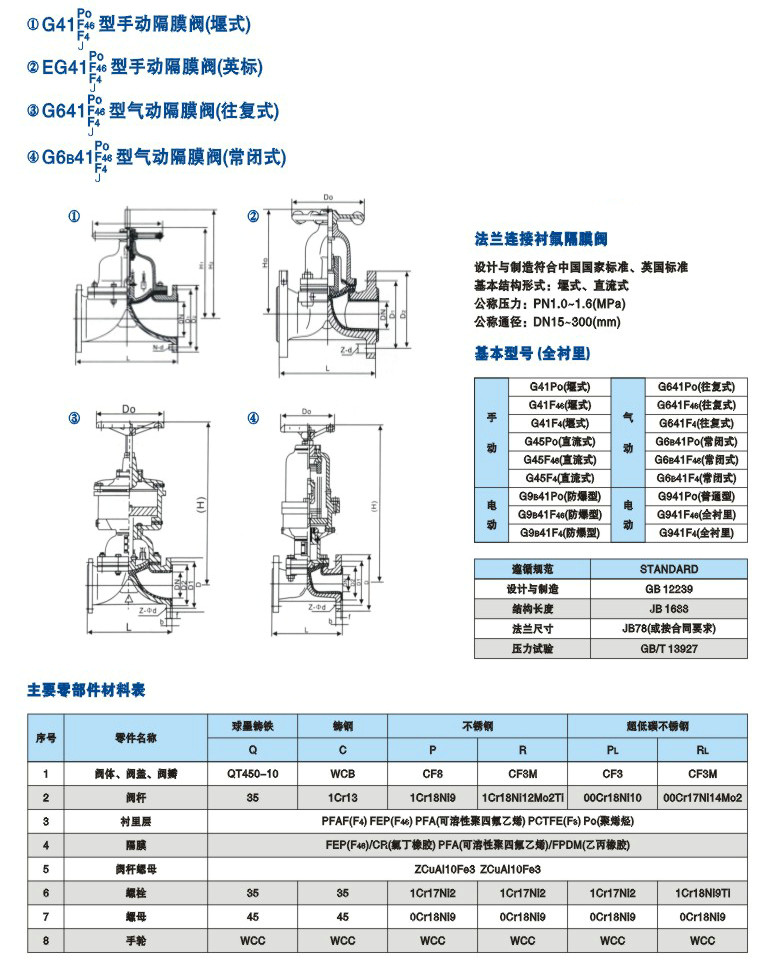

气动衬胶隔膜阀,气动常开型衬胶隔膜阀,气动常闭型衬胶隔膜阀参数尺寸图:
