| 产品名称： | 衬氟球阀 | 产品型号： | Q41F46/衬F46/衬F4 |
| 驱动方式： | 手动,电动,气动 | 连接形式： | 法兰 |
| 结构形式： | 直通式 | 密封结构： | PTFE |
| 压力范围： | 1.0MPa-1.6MPa | 公称通径： | DN15-250 |
| 常用材质： | 铸钢,不锈钢等 | 铭牌： | 热力（上海）阀门制造有限公司品牌 |
| 产品说明 |
衬氟球阀,衬氟塑料球阀,内衬四氟球阀,衬F46球阀具有超强的耐腐蚀性能，由于受阻于压力、和温度的影响，不能广泛的使用到各个腐蚀领域上，衬氟类的氟塑料包括有PO、F46、F4、PFA最为常见的，衬氟阀门。
衬氟球阀概述：
衬氟球阀，衬氟球阀就是将通用的浮动球阀进行更改，使阀体的内壁、内件外部全都覆盖上氟塑料，凡是有介质接触的地方都衬有氟塑料，
从而达到耐腐蚀性能。
衬氟球阀适用范围：
内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的氟塑料，故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、药类等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果最明显。
衬氟球阀基本型号
| 手动 | Q41F4 | 蜗轮 | Q341F4 |
| Q41F46 | Q341F46 | ||
| 气动 | Q641F4 | 电动 | Q941F4 |
| Q641F46 | Q941F46 |
衬氟球阀技术规范
| 设计标准 | GB12237 |
| 结构长度 | GB12221 |
| 法兰标准 | JB/T79-94 |
| GB9113.1-26 | |
| 检验试验 | JB/T9092-99 |
| 驱动方式 | 手动、电动、气动、蜗轮 |

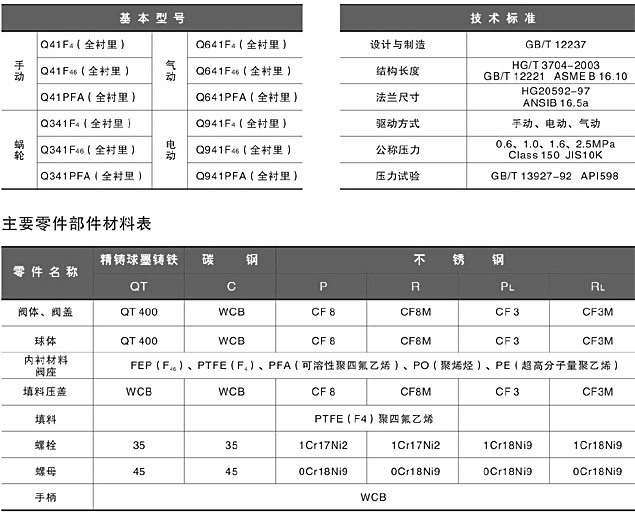

衬氟球阀主要零部件材料表
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
| Z | C | P8 | R8 | R3 | R3 | ||
| 1 | 阀体／阀盖 | A216-C | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M |
| 2 | 球体/阀杆 | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M | |
| 3 | 衬里／阀座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4) | |||||
| 4 | 填料/压盖 | PTFE(F4) | A351-CF3 | A351-CF3 | |||
| 5 | 填料 | A216-WCB | A351-CF8 | A351-CF8 | |||
| 6 | 支架 | A193-B7 | A194-8 | A193-B8M | |||
| 7 | 紧固螺栓 | A193-B7 | A193-B8M | A194-8 | |||
| 8 | 螺母 | A194-2H | A194-8 | A194-8 | |||
| 9 | 操作手柄 | A216-WCB | A216-WCB | A216-WCB | |||
1.0MPa主要外形和连接尺寸
| 公称通经 | L | D | D1 | D2 | f | b | Z-φd | |
| DN(mm) | NPS(inch) | PN1.0MPa | ||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
| 25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
| 32 | 5/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
| 40 | 3/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 5/2 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
| 100 | 4 | 280 | 215 | 180 | 155 | 3 | 22 | 8-φ18 |
| 125 | 5 | 320 | 245 | 210 | 185 | 3 | 24 | 8-φ18 |
| 150 | 6 | 360 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
| 200 | 8 | 457 | 335 | 295 | 265 | 3 | 26 | 8-φ23 |
| 250 | 10 | 533 | 390 | 350 | 320 | 3 | 28 | 12-φ23 |
1.6MPa主要外形和连接尺寸
| 公称通经 | L | D | D1 | D2 | f | b | Z-φd | |
| DN(mm) | NPS(inch) | PN1.0MPa | ||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
| 20 | 3/4 | 130 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
| 25 | 1 | 140 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
| 32 | 5/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
| 40 | 3/2 | 165 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 203 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 5/2 | 222 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 3 | 241 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
| 100 | 4 | 305 | 215 | 180 | 155 | 3 | 24 | 8-φ18 |
| 125 | 5 | 356 | 245 | 210 | 185 | 3 | 26 | 8-φ18 |
| 150 | 6 | 394 | 280 | 240 | 210 | 3 | 28 | 8-φ23 |
| 200 | 8 | 457 | 335 | 295 | 265 | 3 | 30 | 12-φ23 |

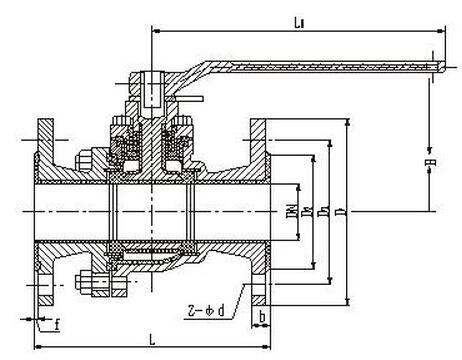

【衬氟球阀结构图片】
为您提供Q41F46衬氟球阀结构图，本结构图希望对您有所帮助。
1、Q41F46衬氟球阀结构设计的主要依据国家相关标准规定设计。
2、Q41F46衬氟球阀所采用的通用做法和标准构件图集。
3、如有特殊Q41F46衬氟球阀构件需作结构性能检验时，应指出检验的方法与要求。
4、Q41F46衬氟球阀主要根据剖面、长度、高度、外形等作出说明。
5、Q41F46衬氟球阀所选用结构材料的品种、规格、性能及相应的产品标准。

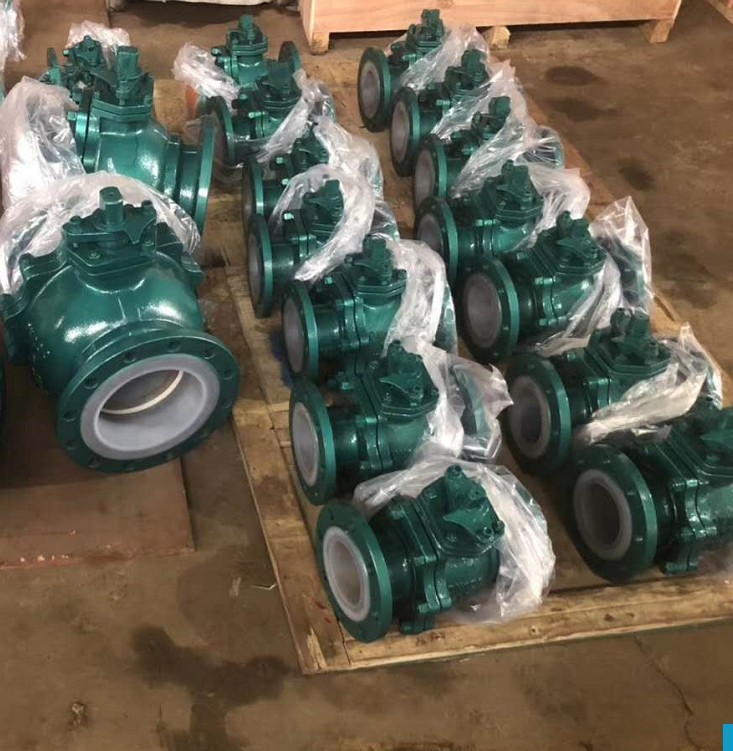

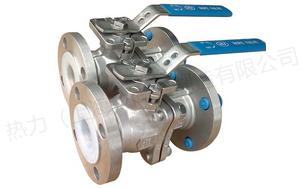

【衬氟球阀实物图】
电动衬氟球阀实物图
【结构总结】
Q41F46衬氟球阀结构主要是给安装单位提供具有更好的了解该Q41F46衬氟球阀的外形结构、使用时考虑到工况、环境等因数在应用中有着更合理的计划规范，不会在安装时产生空间使用不合理等常见问题。

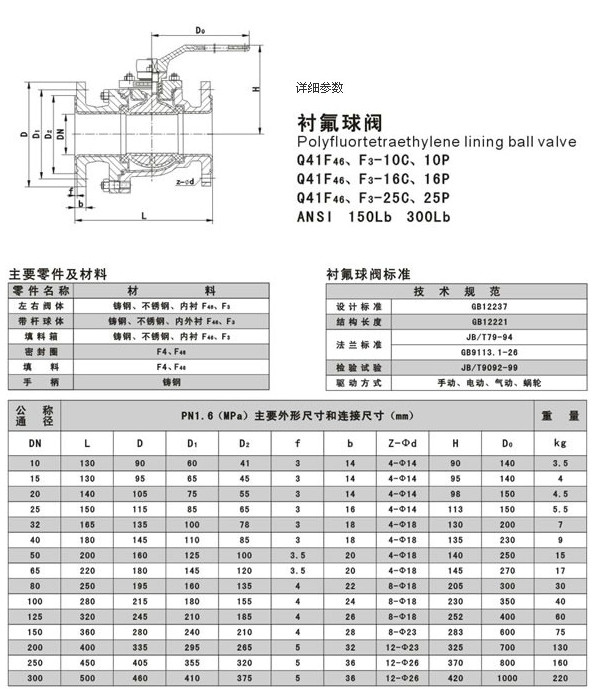

衬氟球阀_(衬氟塑料,内衬四氟,衬F46)球阀尺寸图:
