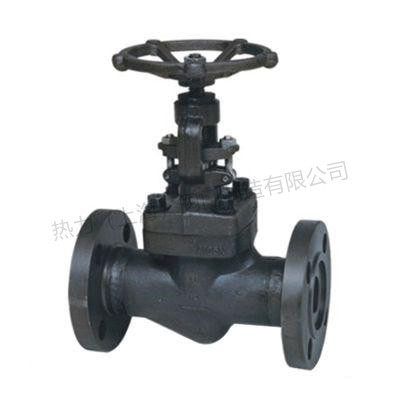

法兰锻钢截止阀产品简介:
法兰高温高压截止阀可作为二次阀门用于电站锅炉内水蒸汽检验装置,也可用于其他类似的高温高压管道。其公称压力是1.6MPa-32MPa,工作温度小于等于600度。适用介质是水、油品、蒸汽。需要注意的是本产品只能作为启闭件使用全开或全闭。热力阀门专业生产闸阀,球阀,截止阀,止回阀等阀门。不能作为节流阀调节流量。否则极易因高温高压水冲刷造成密封面的破坏,从而引起阀门过早破坏。
法兰锻钢截止阀工作原理:
法兰高温高压截止阀阀门中腔采用自紧式密封结构,密封性能好。支管两端为焊接结构。阀瓣、阀座密封面采用司太立(stellite)钴基硬质合金堆焊而成耐磨、耐高温、抗擦伤性能好。阀杆经调质和表面氮化处理。阀盖填料函深度合理填料加缓蚀剂密封可靠。阀门具有倒密封结构保证阀门开启运行时不经阀杆外漏。广泛用于石油、化工、天然气、冶金、化纤、造纸、城建、等领域。
法兰锻钢截止阀产品特点:
1、阀门与管路连接采用焊接式结构。
2、密封面不易磨损、擦伤,密封性能好,寿命长。
3、结构紧凑,启闭性好、高度小、维护方便。
4、适用于水、蒸汽、油品管路上,具有耐高温、耐高压的特点。
J41Y锻钢法兰截止阀标准材质明细表
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
||
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
2 |
垫片 |
Corrugated SS+graphite |
SS+PTFE |
||
3 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
4 |
圆柱销 |
A276 420 |
A276 304 |
||
5 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
6 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
7 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
8 |
阀杆螺母 |
A276 410 |
|||
9 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
10 |
铭牌 |
SS |
|||
11 |
手轮 |
A197 |
|||
12 |
填料压板 |
A216 WCB |
A351 CF8 |
||
13 |
填料 |
Flexible Graphite |
PTFE |
||
14 |
阀盖 |
A105 |
A276 304 |
A182 F304(L) |
A182 F316(L) |
15 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
16 |
阀瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
适用温度 |
-29℃~425℃ |
-29℃~550℃ |
-29℃~180℃ |
J41Y锻钢法兰截止阀尺寸(mm)和重量(kg)
NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
L(RF) L1(BW) |
150Lb | 108 | 117 | 127 | 140 | 165 | 203 | |
300Lb | 152 | 178 | 203 | 216 | 229 | 267 | ||
600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
H(开) | 150Lb~300Lb | 166 | 171 | 207 | 240 | 258 | 330 | |
600Lb | 171 | 207 | 240 | 258 | 330 | 380 | ||
W | 100 | 100 | 125 | 160 | 160 | 180 | ||
重量 | 150Lb | RF | 4.5 | 6.9 | 9.8 | 13.5 | 19.5 | 28.0 |
BW | 2.3 | 3.6 | 7.8 | 8.2 | 12.0 | 15.0 | ||
300Lb | RF | 4.8 | 7.7 | 11.0 | 16.8 | 21.2 | 32.6 | |
BW | 2.8 | 4.0 | 8.5 | 9.2 | 12.6 | 16.8 | ||
600Lb | RF | 5.6 | 7.8 | 12.5 | 17.0 | 23.5 | 38.8 | |
BW | 3.4 | 4.7 | 9.2 | 10.5 | 13.3 | 18.9 |
