| 产品名称： | 内螺纹与承插焊锻钢闸阀 | 产品型号： | Z11Y,Z61Y |
| 驱动方式： | 手轮 | 连接形式： | 螺纹,承插焊 |
| 结构形式： | 闸板 | 密封结构： | 自密封 |
| 压力范围： | 150LB-2500LB | 公称通径： | DN10-50 |
| 常用材质： | 锻钢,不锈钢等 | 铭牌： | 热力（上海）阀门制造有限公司品牌 |
| 产品说明 |
内螺纹与承插焊锻钢闸阀,锻钢承插焊闸阀流体阻力小，启、闭所需力矩较小，可以使用在介质向两方向流动的环网管路上，也就说介质流向不受限制。全开时，密封面受工作介质的冲蚀比截止阀小。形体结构比较简单，制造工艺性较好，结构长度比较短。
标准材质细表：
|
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
|
|
A105 |
A182 F22 |
A182 F304 |
A182 F316（L） |
||
|
1 |
阀体 |
A105 |
A182 F22 |
A182 F304（L） |
A182 F316（L） |
|
2 |
阀瓣 |
A276 420 |
A276 304 |
A276 304（L） |
A276 F316（L） |
|
3 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304（L） |
A182 F316（L） |
|
4 |
密封圈 |
A182 F304L |
A182 F316L |
||
|
5 |
密封螺母 |
A105 |
A182 F304 |
A182 F304（L） |
A182 F316L |
|
6 |
阀盖 |
A105 |
A182 F22 |
A182 F304（L） |
A182 F316（L） |
|
7 |
销钉 |
A276420 |
A182F304 |
||
|
8 |
垫圈 |
A105 |
A182 F22 |
A182 F304（L） |
A182 F316（L） |
|
9 |
提升螺母 |
A19 2H |
A194 4 |
A194 8 |
A194 8M |
|
10 |
填料 |
柔性石墨 |
ＰＴＦＥ |
||
|
11 |
填料压套 |
A276 420 |
A182 F304 |
||
|
12 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
13 |
填料压板 |
A216WCB |
A351CF8 |
||
|
14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
阀杆螺母 |
A276 410 |
|||
|
16 |
手轮 |
A197 |
|||
|
17 |
锁紧螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
18 |
油嘴 |
铜 |
|||
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
适用温度 |
?29℃～425℃ |
?29℃～550℃ |
?29℃～200℃ |
||

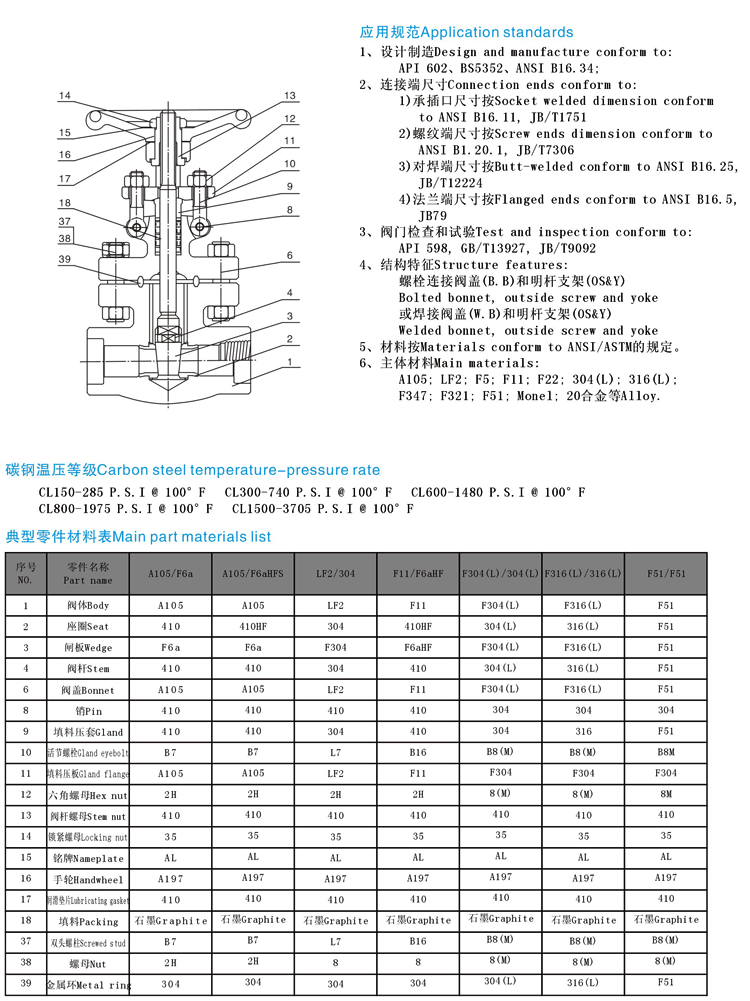

内螺纹与承插焊锻钢闸阀相关尺寸图:
