锻钢系列

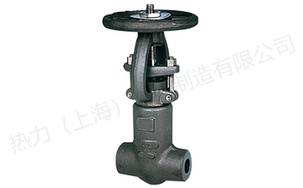

自密封锻钢闸阀
产品简介
产品名称： 自密封锻钢闸阀 产品型号： Z11Y,Z61Y 驱动方式： 手轮 连接形式： 承插焊,法兰,螺纹,焊接 结构形式： 闸板 密封结构： 压力自密封 压力范围： 150LB-2500LB 公称通径： DN10-5
订购热线：15901990488
021-57520210
产品介绍
产品名称： 自密封锻钢闸阀   产品型号： Z11Y,Z61Y
  驱动方式： 手轮   连接形式： 承插焊,法兰,螺纹,焊接
  结构形式： 闸板   密封结构： 压力自密封
  压力范围： 150LB-2500LB   公称通径： DN10-50
  常用材质： 锻钢,不锈钢等   铭牌： 热力（上海）阀门制造有限公司品牌

产品说明

自密封锻钢闸阀,压力自密封闸阀class 150Lb～2500lb 、工作温度 -29～425℃（锻钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、酸类、醋酸、氧化性介质、尿素等多种介质。

标准材质细表：

序号

零件名称

CStoASTM

AStoASTM

SStoASTM

A105

A182 F22

A182 F304

A182 F316（L）

1

阀体

A105

A182 F22

A182 F304（L）

A182 F316（L）

2

阀瓣

A276 420

A276 304

A276 304（L）

A276 F316（L）

3

阀杆

A182 F6

A182 F304

A182 F304（L）

A182 F316（L）

4

密封圈

A182 F304L

A182 F316L

5

密封螺母

A105

A182 F304

A182 F304（L）

A182 F316L

6

阀盖

A105

A182 F22

A182 F304（L）

A182 F316（L）

7

销钉

A276420

A182F304

8

垫圈

A105

A182 F22

A182 F304（L）

A182 F316（L）

9

提升螺母

A19 2H

A194 4

A194 8

A194 8M

10

填料

柔性石墨

ＰＴＦＥ

11

填料压套

A276 420

A182 F304

12

活节螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

13

填料压板

A216WCB

A351CF8

14

螺母

A194 2H

A194 4

A194 8

A194 8M

15

阀杆螺母

A276 410

16

手轮

A197

17

锁紧螺母

A194 2H

A194 4

A194 8

A194 8M

18

油嘴

铜

适用介质

水、蒸汽、油品等

水、蒸汽、油品等

硝酸、醋酸等

适用温度

?29℃～425℃

?29℃～550℃

?29℃～200℃

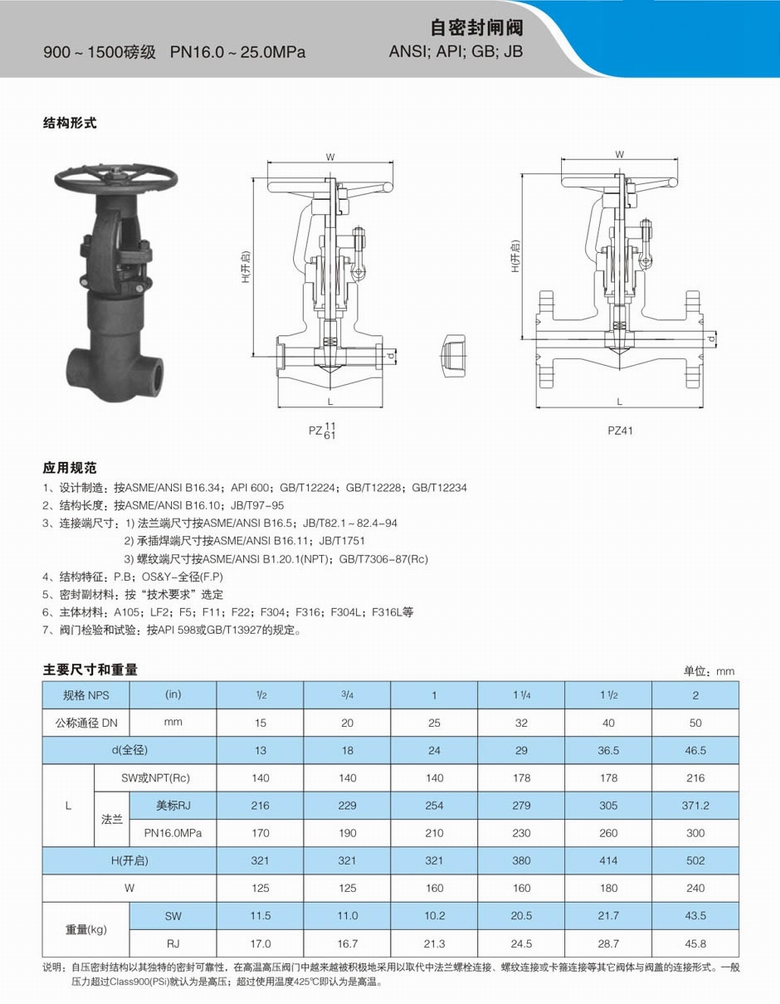

 自密封锻钢闸阀,压力自密封闸阀相关尺寸图:
