快速启闭电磁阀

产品简介

J041H 快速启闭电磁阀阀概述此阀快速启闭由 MQ1 型牵引电磁铁， MFJI-4.5 阀用交流电磁铁、杠杆、重锤、两个 YBLX-K1/111 型行程开关和挂钩等件组成。当 MQ1 型牵引电磁铁得电 ( 即开阀

订购热线：15901990488
021-57520210

在线咨询

产品介绍

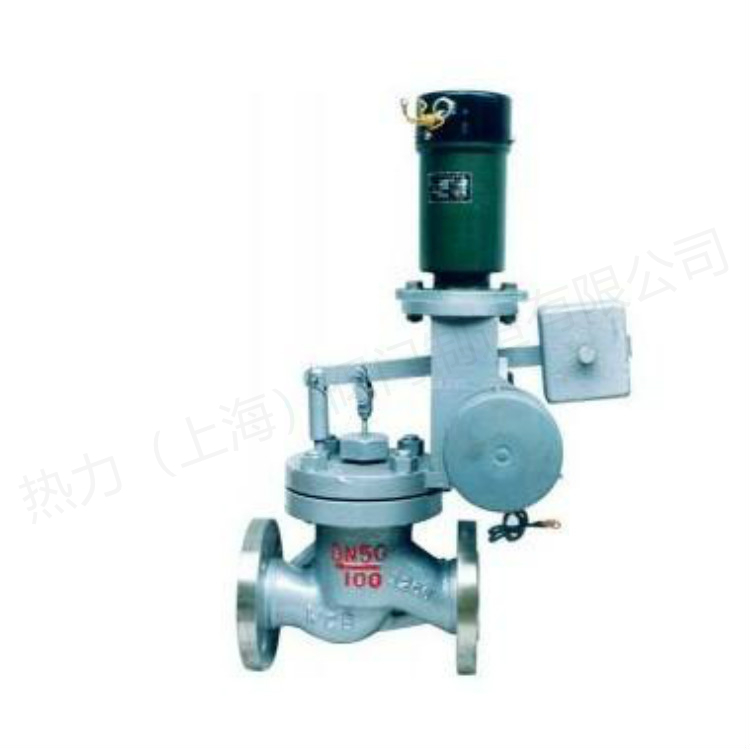

J041H快速启闭电磁阀阀概述

此阀快速启闭由MQ1型牵引电磁铁，MFJI-4.5阀用交流电磁铁、杠杆、重锤、两个YBLX-K1/111型行程开关和挂钩等件组成。当MQ1型牵引电磁铁得电(即开阀)时，将杠杆抬起，杠杆抬到挂钩件缺口处，阀开到位，这时上行程开关处于压合状态。

当MFJI-4.5阀用交流电磁铁得电（即关阀）时，由电磁铁顶杆推动挂钩位移，使杠杆和挂钩缺口脱离，在重锤作用下，使阀门关闭，这时下行程开关处于闭合状态。

J041H快速启闭电磁阀零件材料

件号	1	2	3	4	5	6
零件名称	阀体	大阀瓣	小阀瓣	导向套	阀杆	阀盖
材料	WCB	2Cr13	2Cr13	2Cr13	2Cr13	25

J041H快速启闭电磁阀外形与连接尺寸

型号	公称通径（mm）	H	L	L1	D	D1	D2	n	d	h	重量（kg）
J041H-100	20	550	435	200	125	51	90	4	18	16	51
	32	580	435	230	150	66	110	4	23	16	67
	50	604	435	300	195	88	145	4	25	16	67
	80	759	435	380	230	121	180	8	25	23	150
	100	759	435	430	265	150	210	8	30	23	160
J041H-40	50	600	435	230	160	88	125	4	18	16	59

快速启闭电磁阀的作用就是提高控制精度或者灵敏度的。比如plc发出信号启闭开关为每秒一次，而该启闭阀因自身原理从闭到开整个过程就需要1秒，那么就没法实现每秒又开又关一次。如果plc每5秒启闭开关一次，那么1秒开，2,3,4秒阀常开，5秒闭。在一些需要精密控制的回路中，就要提高阀启闭的动作时间，比如降低至0.1s。

快速启闭电磁阀：快速启闭闸阀。启闭时间短又叫快速切断阀。MZ系列城市煤气快速启闭闸阀，适合介质为：高炉煤气、焦炉煤气、发生炉煤气、水煤气、油煤气等各种污煤气，及液化气、天然气、矿井瓦斯等洁净煤气。主要用于煤制气、冶金、焦化等行业的制气和城市煤气输配管网上。暗杆闸阀的传动螺纹位于体内部，在启闭过程中，阀杆只做旋转运动，闸板在阀体内升降，因此，阀门的高度尺寸小。暗杆闸阀，通常在阀盖上方装设启闭位置指示器，以适用于船舶、管沟等空间较小和粉尘含量大的环境。
