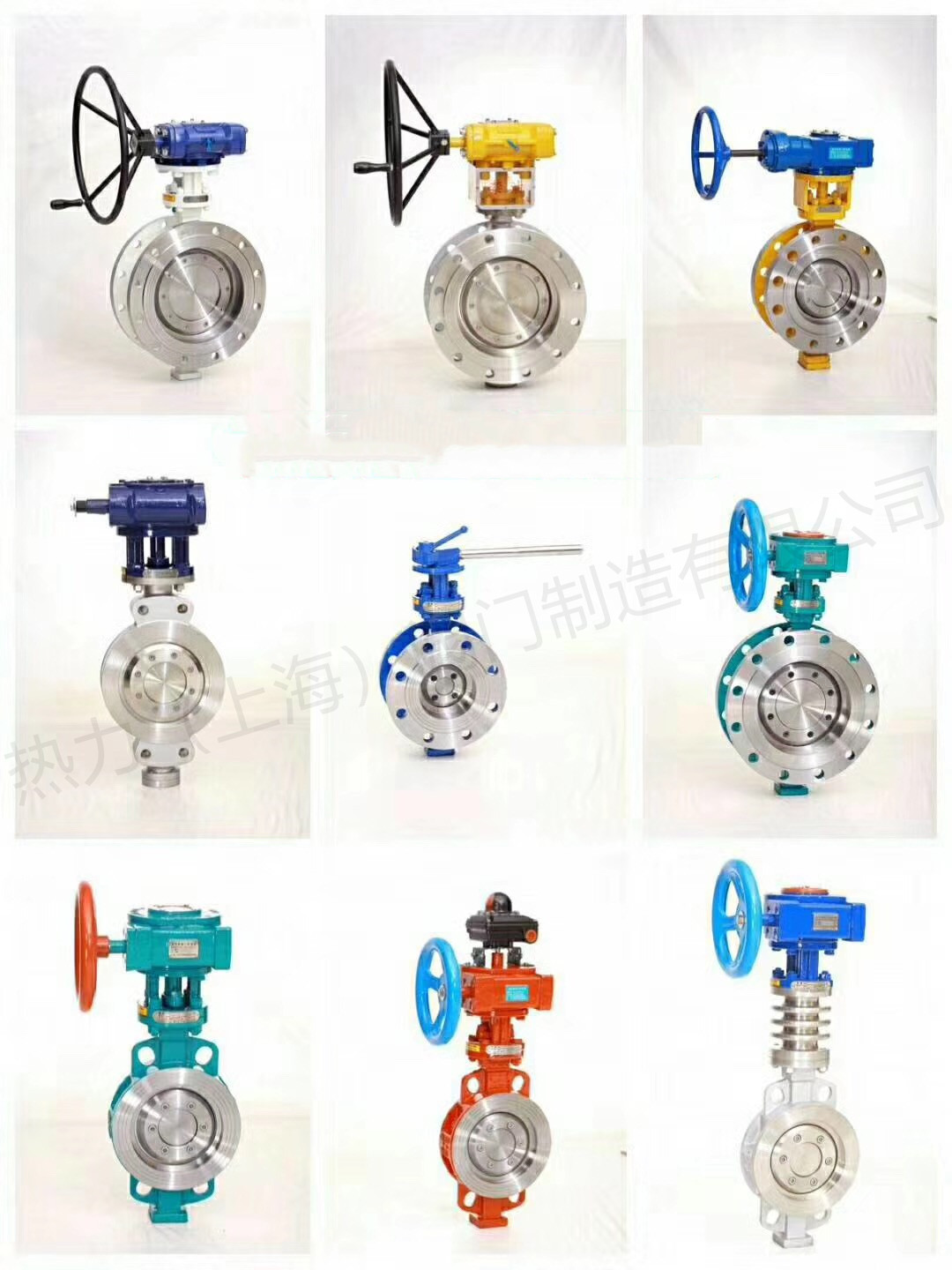

蝶阀系列

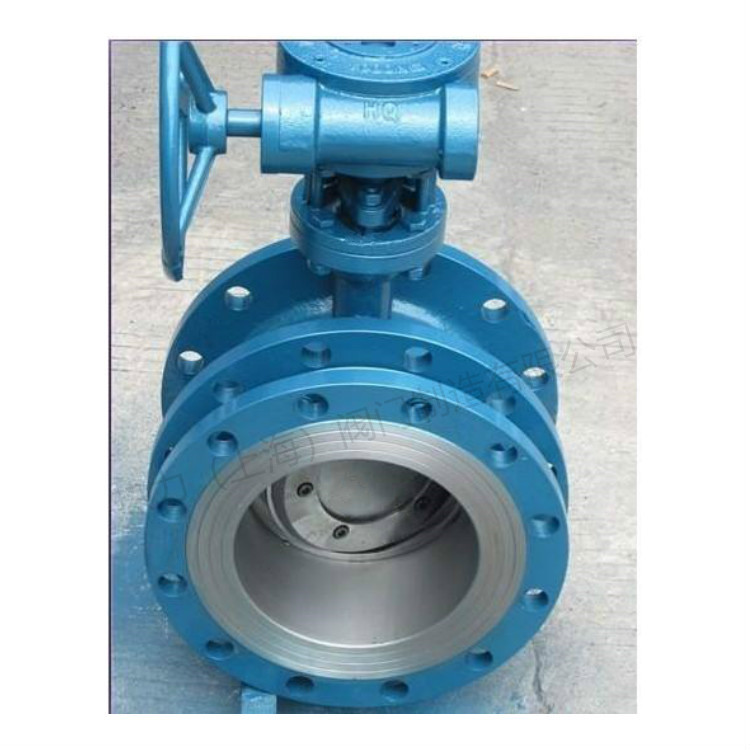

法兰硬密封伸缩蝶阀SD343H
产品简介
热力阀门产品概述 SD343H蜗轮伸缩 蝶阀 是一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。伸缩蝶阀的蝶板安装于管道的
订购热线:15901990488
021-57520210
产品介绍

热力阀门产品概述

                    SD343H蜗轮伸缩蝶阀是一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。伸缩蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,
圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则全开状态,此阀一般水平安装。

用途及特点

                SD343H蜗轮伸缩蝶阀公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用,具有补偿管道热胀冷缩的功能。

1、设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速
2、伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便
3、密封部位可调节更换、密封性能可靠等特点

安装注意事项

1、伸缩蝶阀在安装前必须平放,切勿随意磕碰
2、
伸缩蝶阀出厂时结构长度为最小长度,安装时,拉至安装长度(即设计长度)
3、当管道问长度超过伸缩阀安装长度时,请调整管道间隔,切勿强行拉伸缩阀,以免损坏伸缩阀。支架的支承力按下列公式计算,运行时严禁将支架卸掉
4、管道施工现场严禁随意拆卸解体伸缩蝶阀
5、蜗轮伸缩蝶阀,加工精细,配合严密,请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时,要求伸缩阀两端管道必须同心,管 道上的两法兰面要求平行

6、法兰固定螺栓应对称紧固,请勿单边强行紧固法兰固定螺栓

主要技术参数

 公称通经DN(mm)

50~2000

50~1600

  公称压力PN(MPa)

0.6

1.0

1.6

密封试验(MPa)

0.66

1.1

1.76

强度试验(MPa)

0.9

1.5

2.4

       适用温度

软密封

X:-40℃~90℃;XF:-20℃~200℃

硬密封

碳钢:-29℃~425℃ 不锈钢-40℃~650℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动

主要零部件材料

零件名称

材料

阀体

铸铁、铸钢、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢、不锈钢、铬钼钢

密封圈

橡胶、聚四氟、聚内脂、不锈钢

阀杆

2Cr13、不锈钢、铬钼钢

伸缩管

铸铁、铸钢、不锈钢、铬钼钢

填料

柔性石墨

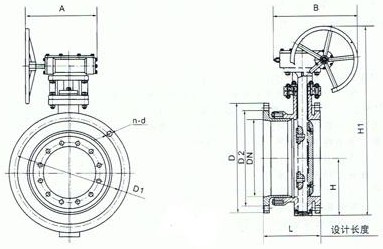

主要外形及连接尺寸

公称通径

外形尺寸(参考值)

法兰尺寸和螺栓孔尺寸(标准值)

H

H1

设计最大长度

设计最小长度

设计长度

A

B

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

2

80

309

164

138

151

180

200

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

65

2 1/2

95

337

190

154

172

180

200

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

80

3

98

347

195

163

177

180

200

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

100

4

114

373

227

184

206

180

200

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

125

5

128

405

254

201

215

180

200

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

150

6

139

440

240

195

225

270

280

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

200

8

174

612

265

215

245

400

425

320

280

254

8-18

340

295

266

8-22

340

295

266

12-22

250

10

215

693

295

235

265

400

425

375

335

309

12-18

395

350

319

12-22

405

355

319

12-26

300

12

245

747

308

254

282

450

560

440

395

363

12-22

445

400

370

12-22

460

410

370

12-26

350

14

270

802

325

271

300

450

560

490

445

413

12-22

505

460

429

16-22

520

470

429

16-26

400

16

305

991

345

283

314

535

580

540

495

463

16-22

565

515

480

16-26

580

525

480

16-30

450

18

325

1037

370

314

340

535

580

595

550

518

16-22

615

565

530

20-26

640

585

548

20-30

500

20

360

1127

377

316

346

535

586

645

600

568

20-22

670

620

582

20-26

715

650

609

20-33

600

24

445

1377

446

388

417

570

660

755

705

667

20-26

780

725

682

20-30

840

770

720

20-36

700

28

505

1496

445

395

425

750

550

860

810

772

24-26

895

840

794

24-30

910

840

794

24-36

800

32

560

1584

479

425

455

750

550

975

920

878

24-30

1015

950

901

24-33

1025

950

901

24-39

900

36

630

1676

515

455

485

750

550

1075

1020

978

24-30

1115

1050

1001

28-33

1125

1050

1001

28-39

1000

40

680

1760

525

465

495

900

750

1175

1120

1078

28-30

1230

1160

1112

28-36

1255

1170

1112

28-42

1200

48

795

2018

574

512

542

1000

925

1405

1340

1295

32-33

1455

1380

1328

32-39

1485

1390

1328

32-48

1400

56

900

2363

599

547

572

1000

925

1630

1560

1510

36-36

1675

1530

1530

36-42

1685

1590

1530

36-48

1600

64

1100

2723

640

589

615

1000

925

1830

1760

1710

40-36

1915

1820

1750

40-48

1930

1820

1750

40-56

1800

72

1124

2844

725

670

695

1100

980

2045

1970

1718

44-39

2115

2020

1950

44-48

2130

2020

1950

44-56

2000

80

1292

3127

764

680

722

1100

980

2265

2180

2125

48-42

2325

2230

2150

48-48

2345

2230

2150

48-62

注:以上的产品介绍,参数,图片,数据仅用于参考,如果需更准确的资料请咨询公司的服务热线:021-57520210
