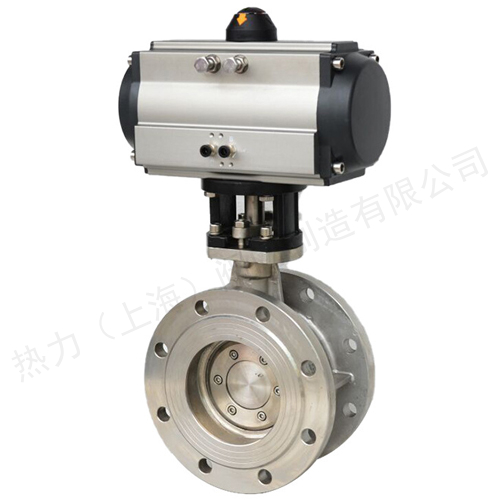

气动硬密封蝶阀
气动硬密封蝶阀 产品概述
热力阀门气动硬密封蝶阀采用多层次金属硬密封结构，由活塞式气动执行器及三偏心蝶阀阀体组成，可配阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。气动硬密封蝶阀亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动硬密封蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该气动硬密封蝶阀具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过气动硬密封蝶阀所产生的压力降很小，故具有较好的流量控制特性。气动硬密封蝶阀广泛应用与化工、石油、冶金、电站和轻纺等工业生产过程的自动调节和远程控制。
气动硬密封蝶阀 主要特点
1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便。
2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性。
3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能。
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠。
6、可耐高温、耐低温、耐腐蚀性。
阀体
|
阀体形式 |
直通铸造蝶阀 |
|
公称通径 |
DN50～1000mm |
|
公称压力 |
PN1.0、1.6、2.5MPa |
|
法兰标准 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
|
连接形式 |
法兰式、对夹式 |
|
阀盖形式 |
一体式 |
|
压盖型式 |
压盖压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
阀内件
|
阀板形式 |
垂直板式(蝶形) |
|
流量特性 |
调节型(近似等百分比)、开关型(线性) |
执行机构
|
执行器型号 |
GT系列、ST系列、AT系列、AW系列单双作用气动执行器 |
|
供气压力 |
400～700KPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
注：如需详细执行器参数，请进入气动执行器页面进行查阅。
气动硬密封蝶阀 主要零件材料
|
1 |
底座 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
|
|
|
2 |
下轴套 |
铜合金、304、316 |
|
3 |
阀体 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
|
4 |
密封圈 |
NBR丁晴橡胶、PTFE、PPL、304、316 |
|
5 |
压板、蝶板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
|
6 |
固定销 |
25、35、45 |
|
7、8 |
上、下阀轴 |
2Cr13、304、316、316L |
|
9 |
上轴套 |
铜合金、304、316 |
|
10 |
填料 |
聚四氟乙烯 / 柔性石墨 |
|
11、12 |
填料压盖组件 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
气动硬密封蝶阀 主要性能指标
|
回差 |
带定位器：小于全行程的2% |
|
基本误差 |
带定位器：小于全行程的±2% |
|
泄露量l / h |
符合ANSI B16.104 IV级标准 |
|
可调范围R |
50：1 |
气动硬密封蝶阀 主要性能规范
|
公称通径DN(mm) |
50-1800 |
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
|
低压气密试验 |
0.6 |
0.6 |
0.6 |
0.6 |
|
适用介质 |
空气、水、污水、蒸气、煤气、油品等 |
气动硬密封蝶阀 连接尺寸
|
公称通径 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
267 |
|
L1 |
43 |
46 |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
113 |
127 |
154 |
|
H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
380 |
410 |
470 |
|
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
|
H1 |
根据所配执行机构而定 |
|
A、A1 |
根据阀门所需力矩而定，配置执行器型号不同，外形尺寸也不相同 |
|
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
|
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
|
