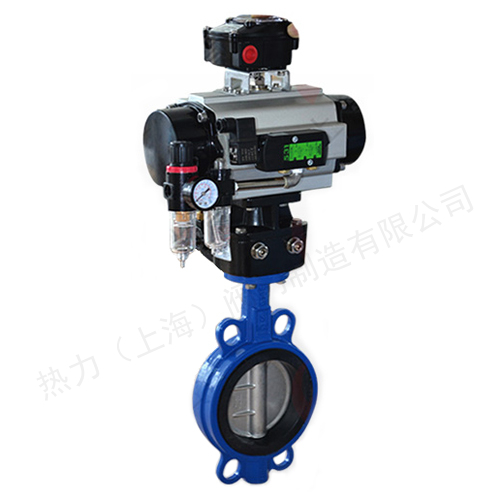

D671X 气动软密封蝶阀

						气动软密封蝶阀 产品概述

						热力阀门气动软密封蝶阀亦属中线软密封蝶阀,是管线优先选用的常规蝶阀,具有结构简洁,流阻系数小,流量特性趋于直线,不会滞留杂物。且重量轻,安装方便,驱动扭矩较小的优点。气动软密封蝶阀既可作切断介质用,又可作调节介质的流量用。阀体密封圈分丁晴橡胶、四氟橡胶,泄露量可达零。选用不同材料的零件,配用不同材料的密封圈,可适应不同的介质、工况,使成本与性能达到最佳效果。气动软密封蝶阀适用于温度≤120℃或≤150℃,公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,特别适用于泄露量要求较高、有腐蚀性的场合,作调节流量和截流介质。

						气动软密封蝶阀 主要特点

						1、小巧轻便,容易拆装及维修,并可在任意位置安装。
						2、结构简单、紧凑,操作扭矩小,90°回转开启迅速。
						3、流量特性为直线,调节性能好。
						4、蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。
						5、蝶板外圆采用球面造型,提高了密封性能及延长了阀门的使用寿命,带压启闭5万次以上仍保持零泄漏。
						6、密封件可更换,且密封可靠达到双向密封。
						7、蝶板可根据用户要求喷涂覆层,如尼龙或聚四氟类。
						8、气动软密封蝶阀可设计成法兰连接和对夹连接。

						气动软密封蝶阀 主要技术参数

						阀体



								|
									阀体形式 |

									直通铸造蝶阀 |


								|
									公称通径 |

									DN50~1000mm |


								|
									公称压力 |

									PN1.0、1.6 MPa |


								|
									法兰标准 |

									JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |


								|
									连接形式 |

									法兰式、对夹式 |


								|
									阀盖形式 |

									一体式 |


								|
									压盖型式 |

									压盖压紧式 |


								|
									密封填料 |

									V型聚四氟乙烯填料、柔性石墨填料 |




						阀内件


						执行机构



								|
									执行器型号 |

									GT系列、ST系列、AT系列、AW系列、系列单双作用气动执行器 |


								|
									供气压力 |

									400~700KPa |


								|
									气源接口 |

									G1/4"、G1/8"、G3/8"、G1/2" |


								|
									环境温度 |

									-30~+70℃ |


								|
									作用形式 |

									单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
									双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL) |


								|
									可配附件 |

									定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |



					注:如需详细执行器参数,请进入气动执行器页面进行查阅。

						气动软密封蝶阀 主要零件材料



								|
									1 |

									底座 |

									HT200、WCB、CF3、CF3M、CF8、CF8M |

									1 |

									阀体 |

									HT200、WCB、CF3、CF3M、CF8、CF8M |


								|
									2 |

									下轴套 |

									铜合金、304、316 |

									2 |

									密封圈 |

									NBR丁晴橡胶、PTFE、尼龙 |


								|
									3 |

									下阀轴 |

									2Cr13、304、316、316L |

									3 |

									下轴套 |

									铜合金、304、316 |


								|
									4 |

									阀体 |

									HT200、WCB、CF3、CF3M、CF8、CF8M |

									4 |

									阀杆 |

									2Cr13、304、316、316L |


								|
									5 |

									密封圈 |

									NBR丁晴橡胶、PTFE、尼龙 |

									5 |

									蝶板 |

									HT200、WCB、CF3、CF3M、CF8、CF8M |


								|
									6 |

									压板 |

									HT200、WCB、CF3、CF3M、CF8、CF8M |

									6 |

									上轴套 |

									铜合金、304、316 |


								|
									7 |

									蝶板 |

									HT200、WCB、CF3、CF3M、CF8、CF8M |

									7 |

									填料 |

									聚四氟乙烯/柔性石墨 |


								|
									8 |

									上阀轴 |

									2Cr13、304、316、316L |

									8 |

									填料压套 |

									25、35、304、316 |


								|
									9 |

									上轴套 |

									铜合金、304、316 |

									注:在环境较苛刻场合亦可根据客户现场要求特定材质。 |


								|
									10 |

									填料 |

									聚四氟乙烯/柔性石墨 |


								|
									11 |

									填料压套 |

									HT200、WCB、CF3、CF3M、CF8、CF8M |




						气动软密封蝶阀 主要性能指标



								|
									回差 |

									带定位器:小于全行程的2% |


								|
									基本误差 |

									带定位器:小于全行程的±2% |


								|
									泄露量l / h |

									符合ANSI B16.104 IV级标准 |


								|
									可调范围R |

									50:1 |




						气动软密封蝶阀 主要性能规范



								|
									公称通径DN(mm) |

									50-1800 |


								|
									公称压力 |

									PN(MPa) |

									0.6 |

									1.0 |

									1.6 |

									2.5 |


								|
									试验压力 |

									强度试验 |

									0.9 |

									1.5 |

									2.4 |

									3.75 |


								|
									密封试验 |

									0.66 |

									1.1 |

									1.76 |

									2.75 |


								|
									低压气密试验 |

									0.6 |

									0.6 |

									0.6 |

									0.6 |


								|
									适用介质 |

									空气、水、污水、蒸气、煤气、油品及有腐蚀性介质等 |




						气动软密封蝶阀 连接尺寸




								|
									公称通径 DN(mm) |

									50 |

									65 |

									80 |

									100 |

									125 |

									150 |

									200 |

									250 |

									300 |

									350 |

									400 |

									450 |

									500 |

									600 |

									700 |

									800 |

									900 |

									1000 |


								|
									L |

									90 |

									90 |

									100 |

									115 |

									130 |

									140 |

									150 |

									250 |

									270 |

									290 |

									310 |

									330 |

									350 |

									390 |

									430 |

									470 |

									500 |

									550 |


								|
									L1 |

									43 |

									46 |

									49 |

									56 |

									64 |

									70 |

									71 |

									76 |

									83 |

									92 |

									102 |

									113 |

									127 |

									154 |

									165 |

									190 |

									203 |

									216 |


								|
									H |

									法兰式 |

									63 |

									70 |

									83 |

									105 |

									115 |

									137 |

									164 |

									206 |

									230 |

									248 |

									289 |

									320 |

									343 |

									413 |

									478 |

									525 |

									585 |

									640 |


								|
									对夹式 |

									63 |

									70 |

									83 |

									105 |

									115 |

									137 |

									164 |

									206 |

									230 |

									248 |

									289 |

									320 |

									343 |

									413 |

									478 |

									525 |

									585 |

									640 |


								|
									n-φd |

									4-18 |

									4-18 |

									8-18 |

									8-18 |

									8-18 |

									8-22 |

									12-22 |

									12-26 |

									12-26 |

									16-26 |

									16-30 |

									20-30 |

									20-33 |

									20-36 |

									24-36 |

									24-39 |

									28-39 |

									28-42 |


								|
									H1 |

									根据所配执行机构而定 |


								|
									A |

									根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同 |


								|
									D |

									165 |

									185 |

									200 |

									220 |

									250 |

									285 |

									340 |

									405 |

									460 |

									520 |

									580 |

									640 |

									715 |

									840 |

									910 |

									1025 |

									1125 |

									1255 |


								|
									D1 |

									125 |

									145 |

									160 |

									180 |

									210 |

									240 |

									295 |

									355 |

									410 |

									470 |

									525 |

									585 |

									650 |

									770 |

									840 |

									950 |

									1050 |

									1170 |



					注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
			 |
