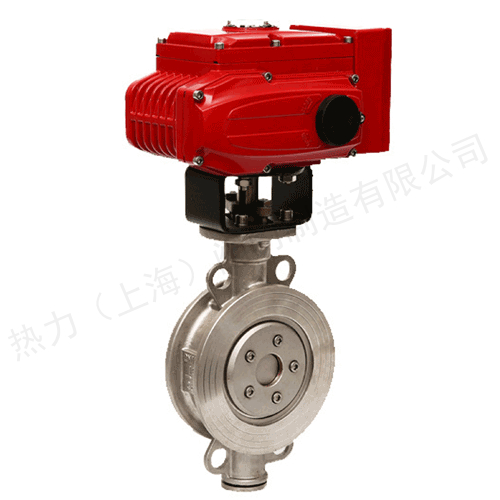

电动对夹蝶阀 产品概述

					电动对夹蝶阀密封形式分为(三偏心金属密封、中线软密封、双偏心软密封)几种形式,采用回转型电动执行器和对夹式蝶阀阀体组成,电动对夹蝶阀可用于现场要求空间比较窄、管道距离较短的场合。蝶阀体内无连杆、螺栓等、工作可靠、使用寿命长,可以多工位安装,不受介质流向影响。电动对夹蝶阀广泛应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断装置。

					电动对夹蝶阀 主要特点

					1、设计新颖、合理、结构独特,重量轻,启闭迅速。
					2、密封件可以更换,密封性能可靠达到双向密封零泄漏。
					3、密封材料耐老化、耐腐蚀,使用寿命长等特点。
					4、两截式阀杆无销连接,结构简单紧凑,维修方便。
					5、阀座密封与靠背一体结构,减少阀座变形量。
					6、阀杆轴向定位装置,增强密封性、减少阀门扭矩。
					7、可以任何位置安装,维修方便。

					电动对夹蝶阀 主要技术参数

					阀体



							|
								阀体形式 |

								直通铸造阀 |


							|
								公称通径 |

								DN50~1000mm |


							|
								公称压力 |

								PN1.0、1.6、2.5MPa |


							|
								法兰标准 |

								JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |


							|
								连接形式 |

								法兰式、对夹式 |


							|
								阀盖形式 |

								整体式 |


							|
								压盖型式 |

								压板压紧式 |


							|
								密封填料 |

								V型聚四氟乙烯填料、柔性石墨填料 |




					阀内件


					执行机构



							|
								执行器型号 |

								DZW、HQ、DSR、381R |


							|
								主要技术参数 |

								电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC |


							|
								防护等级:相当IP67、隔爆标志:ExdⅡBT4、手操功能:手柄 |


							|
								环境温度:-25~+70℃、环境湿度:≤95% |



				注:如需详细执行器参数,请进入电动执行器页面进行查阅。

					电动对夹蝶阀 主要零件材料





							|
								1 |

								底座 |

								HT200、WCB、CF3、CF3M、CF8、CF8M |


							|
								2 |

								下轴套 |

								铜合金、304、316 |


							|
								3 |

								阀体 |

								HT200、WCB、CF3、CF3M、CF8、CF8M |


							|
								4 |

								密封圈 |

								NBR丁晴橡胶、PTFE、PPL、304、316 |


							|
								5 |

								压板、蝶板 |

								HT200、WCB、CF3、CF3M、CF8、CF8M |


							|
								6 |

								固定销 |

								25、35、45 |


							|
								7 |

								上阀轴 |

								2Cr13、304、316、316L |


							|
								8 |

								下阀轴 |

								2Cr13、304、316、316L |


							|
								9 |

								上轴套 |

								铜合金、304、316 |


							|
								10 |

								填料 |

								聚四氟乙烯/柔性石墨 |


							|
								11 |

								填料压套 |

								HT200、WCB、CF3、CF3M、CF8、CF8M |


							|
								12 |

								填料压板 |

								HT200、WCB、CF3、CF3M、CF8、CF8M |




					电动对夹蝶阀 主要性能指标



							|
								公称通径DN(mm) |

								50 |

								65 |

								80 |

								100 |

								125 |

								150 |

								200 |

								250 |

								300 |

								350 |

								400 |

								450 |

								500 |

								600 |

								700 |

								800 |

								900 |

								1000 |


							|
								额定流量系数Cv |

								110 |

								180 |

								232 |

								368 |

								656 |

								1000 |

								1760 |

								3390 |

								4730 |

								6700 |

								8900 |

								10500 |

								14800 |

								20500 |

								31000 |

								43000 |

								55600 |

								70700 |


							|
								允许压差(MPa) |

								≤ 公称压力 |


							|
								动作范围 |

								0~90° |


							|
								泄露量 |

								按GB/T4213-92,为Kv值的10-4 |


							|
								基本误差 |

								±2.5% |


							|
								回差 |

								±2.5% |


							|
								死区 |

								1% (可调) |


							|
								可调范围 |

								50:1 |




					电动对夹蝶阀 连接尺寸




							|
								公称通径 DN(mm) |

								50 |

								65 |

								80 |

								100 |

								125 |

								150 |

								200 |

								250 |

								300 |

								350 |

								400 |

								450 |

								500 |

								600 |

								700 |

								800 |

								900 |

								1000 |


							|
								L1 |

								43 |

								46 |

								49 |

								56 |

								64 |

								70 |

								71 |

								76 |

								83 |

								92 |

								102 |

								113 |

								127 |

								154 |

								165 |

								190 |

								203 |

								216 |


							|
								H |

								112 |

								115 |

								120 |

								140 |

								170 |

								180 |

								210 |

								240 |

								290 |

								320 |

								350 |

								380 |

								410 |

								470 |

								550 |

								640 |

								710 |

								770 |


							|
								n-φd |

								4-18 |

								4-18 |

								8-18 |

								8-18 |

								8-18 |

								8-22 |

								12-22 |

								12-26 |

								12-26 |

								16-26 |

								16-30 |

								20-30 |

								20-33 |

								20-36 |

								24-36 |

								24-39 |

								28-39 |

								28-42 |


							|
								H1 |

								根据所配执行机构而定 |


							|
								A |

								根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同 |


							|
								D1 |

								125 |

								145 |

								160 |

								180 |

								210 |

								240 |

								295 |

								355 |

								410 |

								470 |

								525 |

								585 |

								650 |

								770 |

								840 |

								950 |

								1050 |

								1170 |



				注:以上参数均为PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。 |
