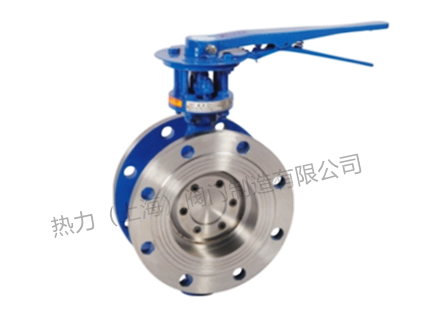

设计与制造 |
法兰连接 |
结构长度 |
试验与检验 |
GB/T 12238 JB/T 8527 |
GB/T9113 GB/T 9115 JB/T 79 |
GB/T 12221 |
GB/T 13927 JB/T9092 |
零件名称 |
材料 |
阀体 |
铸钢、不绣钢、铬钥钢、合金钢、双相钢 |
蝶板 |
铸钢、不绣钢、铬结钢、合金钢、双相钢 |
阀座 |
不绣钢、堆焊司太立等硬质合金 |
密封圈 |
不绣钢与耐高温石棉板组合成多层次 |
阀杆 |
20Cr13、1Cr13不绣钢、铬银钢、特殊材料 |
轴套 |
奥氏体不绣钢、304氮化 、ZG00Cr18Ni10 |
填料 |
柔性石墨、PTFE |
填料压盖 |
铸钢、不绣钢 |
支架 |
铸钢、不绣钢 |
公称通径 |
DN(mm) |
50-150 |
|||
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
试验压力Ps(MPa) |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
|
气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
|
适用介质 |
水、蒸汽、油品及酸类腐蚀性介质等 |
||||
适用温度 |
碳钢 : -29℃~425℃ 不绣钢 :-40℃~600℃ |

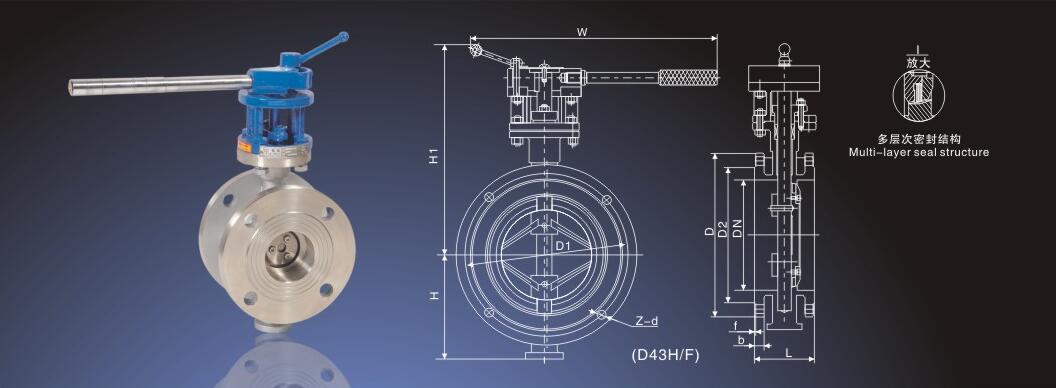

DN
|
结构长度(标准值)
|
外形尺寸(参考值)
|
法兰尺寸和螺栓孔尺寸(标准值)
|
参考重量
|
||||||||||||||
1.0MPa
|
1.6MPa
|
2.5MPa
|
||||||||||||||||
毫米mm
|
英寸Inches
|
L |
W |
H |
H1 |
D
|
D1 |
D2
|
Z-d |
D
|
D1 |
D2
|
Z-d |
D
|
D1 |
D2
|
Z-d |
(kg) |
40 |
1 1/2 |
106 |
265 |
300 |
235 |
150
|
110 |
85
|
4-18 |
150
|
110 |
85
|
4-18 |
150
|
110 |
85
|
4-18 |
12 |
50 |
2 |
108 |
265 |
325 |
240 |
165
|
125 |
99
|
4-18 |
165
|
125 |
99
|
4-18 |
165
|
125 |
99
|
4-18 |
14 |
65 |
2 1/2 |
112
|
265 |
340 |
250 |
185
|
145 |
118
|
4-18 |
185
|
145 |
118
|
4-18 |
185
|
145 |
118
|
8-18 |
17 |
80 |
3 |
114
|
320 |
355 |
255 |
200
|
160 |
132
|
8-18 |
200
|
160 |
132
|
8-18 |
200
|
160 |
132
|
8-18 |
20 |
100 |
4 |
127
|
320 |
400 |
275 |
220
|
180 |
156
|
8-18 |
220
|
180 |
156
|
8-18 |
220
|
190 |
156
|
8-22 |
22 |
125 |
5 |
140
|
340 |
435 |
300 |
250
|
210 |
184
|
8-18 |
250
|
210 |
184
|
8-18 |
250
|
220 |
184
|
8-26 |
37 |
150 |
6 |
140
|
390 |
455 |
310 |
285
|
240 |
211
|
8-22 |
285
|
240 |
211
|
8-22 |
285
|
250 |
211
|
8-26 |
43 |
