- 焊接式金属硬密封蝶阀
- 产品概述

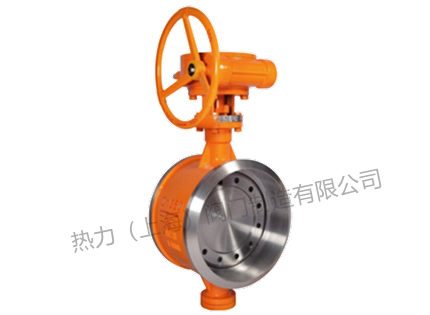

焊接式金属硬密封蝶阀采用三偏心结构，此阀门设计在高温、高压、防火应用中是气泡级密封的理想硬密封蝶阀。自于采用焊接结构，所以阀门与管道平面达到永久的零泄漏，该焊接蝶嘲没有法兰，对管道保温包扎带来了很大的方便。
用途
焊接式金属硬密封蝶阀广泛应用于热力、石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃．介质为爆气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。
- 产品特点
1、结构紧凑、体积小、重量轻、操作灵活、使用方便．
♦执行标准
|
设计与制造 |
法兰连接 |
结构长度 |
试验与检验 |
|
GB/T 12238 JB/T8527 |
GB/T12224 |
GB/T 12221 |
GB/T 13927 JB/T9092 |
- 产品材料表
|
零件名称 |
材料 |
|
阀体 |
铸钢、不绣钢、铬钥钢、合金钢、双相钢 |
|
蝶板 |
铸钢、不绣钢、铬结钢、合金钢、双相钢 |
|
阀座 |
不绣钢、堆焊司太立等硬质合金 |
|
密封圈 |
不绣钢与耐高温石棉板组合成多层次 |
|
阀杆 |
20Cr13、1Cr13不绣钢、铬银钢、特殊材料 |
|
轴套 |
奥氏体不绣钢、304氮化 、ZG00Cr18Ni10 |
|
填料 |
柔性石墨、PTFE |
|
填料压盖 |
铸钢、不绣钢 |
|
支架 |
铸钢、不绣钢 |
- 产品参数
♦主要技术参数
|
公称通径 |
DN(mm) |
50-700 |
||||
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
试验压力Ps(MPa) |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
空气、水、蒸汽、煤气、油品及酸、碱、盐带有弱腐蚀性介质等 |
|||||
|
适用温度 |
碳钢 : -29℃~425℃ 不绣钢 :-40℃~600℃ |
|||||
|
驱动形式 |
蜗轮传动、气动传动、电动传动、液动传动 |
|||||

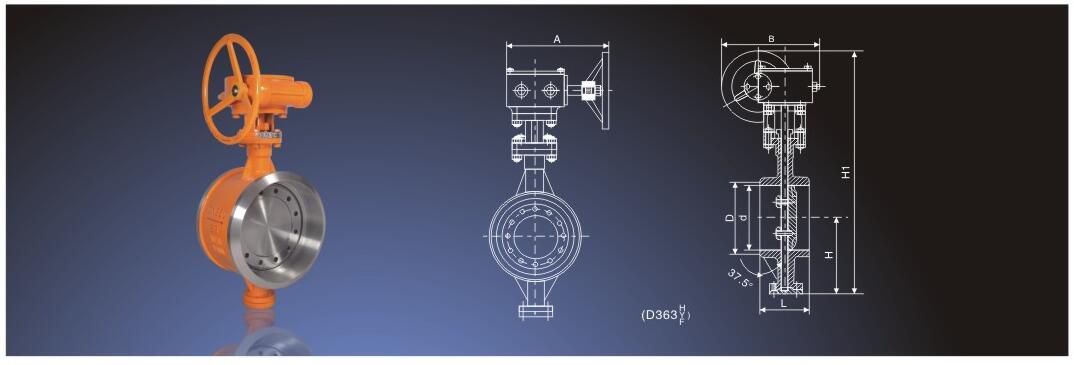

♦主要外形连接尺寸
|
公称压力 PN0.6MPa
|
公称压力 PN1.0MPa
|
|||||||||||||||
|
DN
|
外形尺寸
|
WT(KG)
|
外形尺寸
|
WT(KG)
|
||||||||||||
|
mm
|
L
|
D
|
d
|
H
|
H1
|
A
|
B
|
L
|
D
|
d
|
H
|
H1
|
A
|
B
|
||
|
600 |
390 |
636 |
602 |
499 |
1280 |
570 |
660 |
450 |
390 |
636 |
602 |
499 |
1280 |
570 |
660 |
465 |
|
700 |
430 |
726 |
692 |
566 |
1480 |
750 |
550 |
660 |
430 |
726 |
692 |
566 |
1480 |
750 |
550 |
680 |
|
800 |
470 |
826 |
792 |
632 |
1608 |
750 |
550 |
780 |
470 |
826 |
792 |
632 |
1608 |
750 |
550 |
810 |
|
900 |
510 |
926 |
892 |
693 |
1857 |
750 |
550 |
820 |
510 |
926 |
892 |
693 |
1857 |
750 |
550 |
860 |
|
1000 |
550 |
1028 |
992 |
757 |
2038 |
900 |
750 |
1460 |
550 |
1028 |
992 |
757 |
2038 |
900 |
750 |
1625 |
|
1200 |
630 |
1228 |
1192 |
851 |
2237 |
1000 |
925 |
1590 |
630 |
1228 |
1192 |
851 |
2237 |
1000 |
925 |
1770 |
|
1400 |
710 |
1428 |
1392 |
876 |
2411 |
1000 |
925 |
2185 |
710 |
1428 |
1392 |
876 |
2411 |
1000 |
925 |
2425 |
|
1600 |
790 |
1628 |
1592 |
1095 |
2756 |
1000 |
925 |
3210 |
790 |
1628 |
1592 |
1095 |
2756 |
1000 |
925 |
3560 |
|
1800 |
870 |
1828 |
1792 |
1214 |
3093 |
1100 |
980 |
4090 |
870 |
1828 |
1792 |
1214 |
3093 |
1100 |
980 |
4545 |
|
2000 |
950 |
2028 |
1992 |
1332 |
3355 |
1100 |
980 |
5610 |
950 |
2028 |
1992 |
1332 |
3355 |
1100 |
980 |
6230 |
|
公称压力 PN1.6MPa
|
公称压力 PN1.6MPa
|
||||||||||||||||
|
DN
|
外形尺寸
|
WT(KG)
|
DN
|
外形尺寸
|
WT(KG) | ||||||||||||
|
mm
|
L
|
D
|
d
|
H
|
H1
|
A
|
B
|
mm
|
L
|
D
|
d
|
H
|
H1
|
A
|
B
|
||
|
80 |
114 |
90 |
78 |
90 |
356 |
180 |
200 |
27 |
600 |
390 |
636 |
602 |
509 |
1369 |
570 |
660 |
457 |
|
100 |
127 |
110 |
96 |
100 |
375 |
180 |
200 |
34 |
700 |
430 |
726 |
692 |
572 |
1492 |
750 |
550 |
810 |
|
125 |
140 |
135 |
121 |
113 |
401 |
180 |
200 |
41 |
800 |
470 |
826 |
792 |
638 |
1622 |
750 |
550 |
1093 |
|
150 |
210 |
161 |
146 |
130 |
450 |
270 |
280 |
43 |
900 |
510 |
926 |
892 |
700 |
1924 |
750 |
550 |
1410 |
|
200 |
230 |
222 |
202 |
205 |
545 |
400 |
425 |
81 |
1000 |
550 |
1028 |
992 |
765 |
2054 |
900 |
750 |
1870 |
|
250 |
250 |
278 |
254 |
235 |
630 |
400 |
425 |
102 |
1200 |
630 |
1228 |
1192 |
860 |
2259 |
1000 |
925 |
2082 |
|
300 |
270 |
330 |
303 |
275 |
715 |
450 |
560 |
132 |
1400 |
710 |
1428 |
1392 |
986 |
2610 |
1000 |
925 |
2850 |
|
350 |
290 |
382 |
351 |
309 |
817 |
450 |
560 |
164 |
1600 |
790 |
1628 |
1592 |
1106 |
2856 |
1000 |
925 |
4235 |
|
400 |
310 |
432 |
398 |
346 |
923 |
535 |
580 |
193 |
1800 |
870 |
1828 |
1792 |
1226 |
3121 |
1100 |
980 |
5346 |
|
450 |
330 |
484 |
450 |
392 |
1059 |
535 |
580 |
238 |
2000 |
950 |
2028 |
1992 |
1345 |
3385 |
1100 |
980 |
7328 |
|
500 |
350 |
535 |
[501 |
427 |
1126 |
535 |
580 |
302 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
公称压力 PN2.5MPa
|
公称压力 PN4.0MPa
|
|||||||||||||||
|
DN
|
外形尺寸
|
WT(KG)
|
外形尺寸
|
WT(KG)
|
||||||||||||
|
mm
|
L
|
D
|
d
|
H
|
H1
|
A
|
B
|
L
|
D
|
d
|
H
|
H1
|
A
|
B
|
||
|
80 |
114 |
90 |
78 |
90 |
356 |
180 |
200 |
38 |
180 |
90 |
78 |
108 |
430 |
180 |
200 |
39 |
|
100 |
127 |
110 |
96 |
106 |
387 |
180 |
200 |
40 |
190 |
110 |
96 |
108 |
392 |
180 |
200 |
50 |
|
125 |
140 |
135 |
121 |
122 |
413 |
180 |
200 |
60 |
200 |
135 i |
120 |
120 |
414 |
180 |
200 |
75 |
|
150 |
210 |
161 |
146 |
136 |
459 |
270 |
280 |
65 |
210 |
161 |
145 |
135 |
494 |
270 |
280 |
100 |
|
200 |
230 |
222 |
202 |
215 |
585 |
400 |
425 |
85 |
230 |
222 |
200 |
202 |
578 |
400 |
425 |
135 |
|
250 |
250 |
278 |
254 |
247 |
649 |
400 |
425 |
135 |
250 |
278 |
252 |
235 |
6^3 |
400 |
425 |
190 |
|
300 |
270 |
330 |
303 |
288 |
771 |
450 |
560 |
175 |
270 |
330 |
301 |
280 |
793 |
450 |
560 |
240 |
|
350 |
290 |
382 |
351 |
333 |
929 |
450 |
560 |
195 |
290 |
382 |
351 |
315 |
921 |
450 |
560 |
320 |
|
400 |
310 |
432 |
398 |
359 |
993 |
535 |
580 |
295 |
310 |
432 |
398 |
355 |
1021 |
535 |
580 |
450 |
|
450 |
330 |
484 |
450 |
405 |
1053 |
535 |
580 |
350 |
330 |
484 |
448 |
370 |
1143 |
535 |
580 |
500 |
|
500 |
350 |
535 |
501 |
444 |
1245 |
535 |
580 |
510 |
350 |
535 |
495 |
420 |
1192 |
535 |
580 |
560 |
|
600 |
390 |
636 |
602 |
521 |
1750 |
570 |
660 |
625 |
390 |
636 |
595 |
490 |
1327 |
570 |
560 |
720 |
|
700 |
430 |
726 |
692 |
586 |
1519 |
750 |
550 |
925 |
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
800 |
470 |
826 |
792 |
659 |
1659 |
750 |
550 |
1260 |
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
900 |
510 |
926 |
892 |
720 |
1829 |
750 |
550 |
1790 |
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
1000 |
550 |
1028 |
992 |
780 |
1949 |
900 |
750 |
1940 |
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
1200 |
630 |
1228 |
1192 |
889 |
2243 |
1000 |
925 |
2810 |
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
1400 |
710 |
1428 |
1392 |
1000 |
2262 |
1000 |
925 |
3500 |
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
