蝶阀系列
美标蝶阀
产品简介
美标蝶阀 产品概述 ◆产品概述 美标蝶阀是按美国现行标准API609设计制造的一种高性能蝶阀。阀门采用三维偏心斜锥形阀座密封副,蝶板密封采用新型金属片嵌装在蝶板上与阀座吻合。
订购热线:15901990488
021-57520210
产品介绍

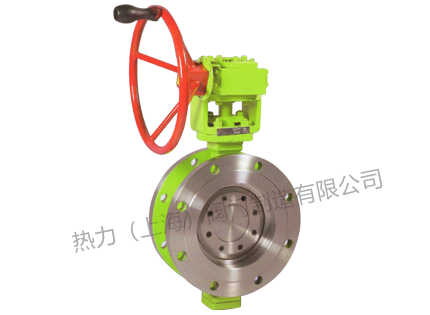

美标蝶阀
产品概述
◆产品概述
    美标蝶阀是按美国现行标准API609设计制造的一种高性能蝶阀。阀门采用三维偏心斜锥形阀座密封副,蝶板密封采用新型金属片嵌装在蝶板上与阀座吻合。利用蝶板转动压紧密封,所以密封面摩擦阻力小,关闭时具有越关越紧功能,这样密封性能可靠.开启确保密封完全脱离接触,保证了密封面不受损伤。815W、830W、860W系列蝶阀的主要结构特征为对夹式和法兰式三偏心结构,而815L- 830L系列蝶阀的主要结构特征为阀体周边带凸耳设计成带螺孔单法兰结构。
◆用途
  美标蝶阀广泛应用于冶金、电力、石油、化工、食品医药、城建生活用水及其排污等行业,在管道上作启闭或调节介质流量之用。

产品特点
◆特点
  1、外形结构简单,体积小重置轻,成本低,应用范围广;
  2、该蝶阀结构特点排除了其它类型蝶阀开过位而不能密封的缺点,且在高温下能正常使用,克服了在高温条件下使用时因热膨胀而容易泄露的缺略;
  3、该蝶阀根据使用介质要求,选用不同密封面材料,以保证密封面耐磨损、耐冲刷,使用寿命长。

产品材料表
◆执行标准
设计与制造
结构长度
法兰连接
试验与检验
API 609
ANSI B16.10
ANSI B16.5
API598

◆主要零件材料

零件名称

材料

阀体

WCB、304、316、316SS、CF8M

蝶板

WCB、304、316、316SS、CF8M

阀杆

316、20Cr13、1Cr18Ni9Ti

密封圈

316、PTFE

填料

柔性石墨、PTFE


产品参数
◆主要技术参数

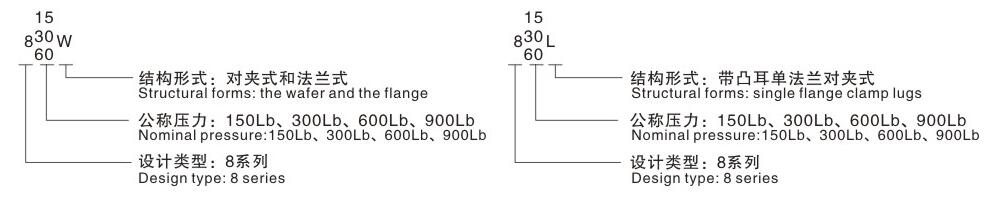

公称通径 DN(mm)

830W

830L

2"-36"
2"-36"

公称压力PN(Lb)

150

300

试验压力(MPa)

强度试验

3.0

7.5

密封试验

2.2

5.5

适用介质

水、蒸汽、油品、海水等

适用温度
-29℃~425℃

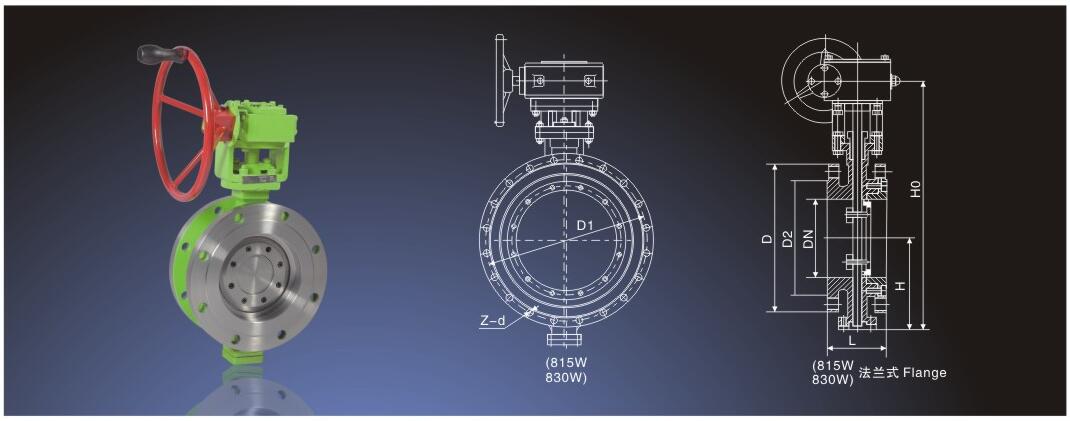

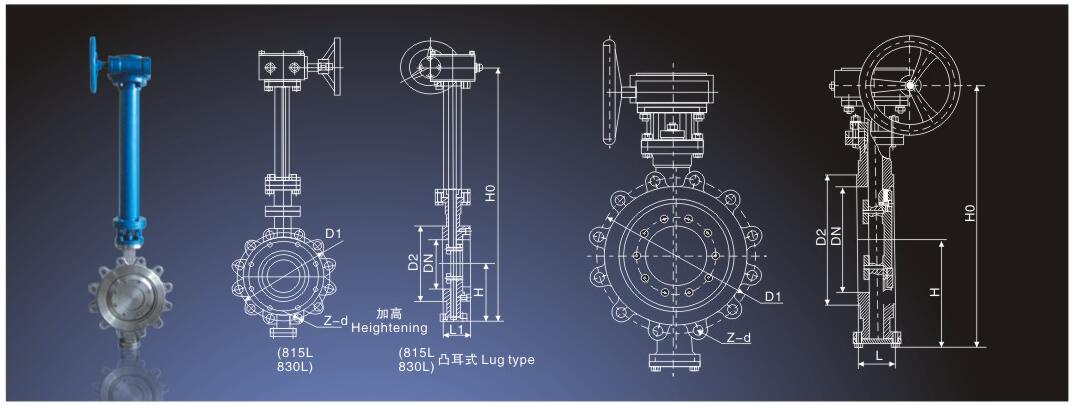

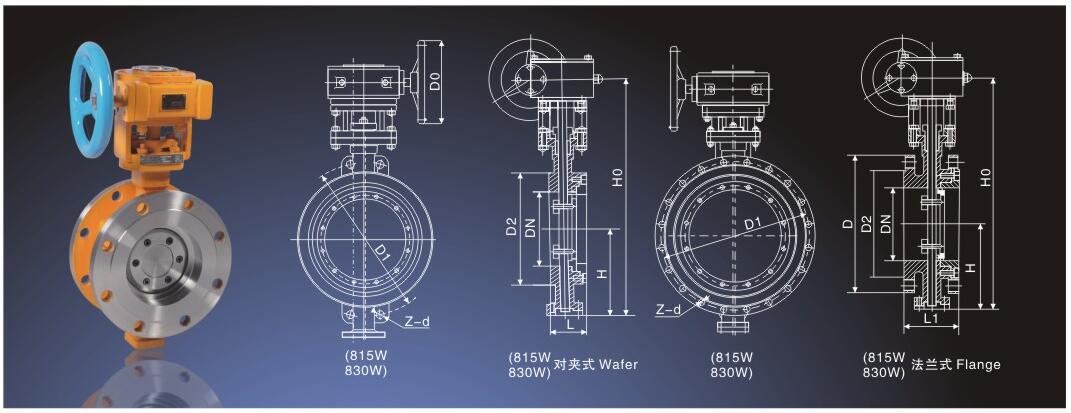

◆主要外形连接尺寸


DN
结构长度(标准值)
外形尺寸(参考值)
连接尺寸(标准值)

参考重量
(kg)

L
L1
H
H0
D
D1
D2

M

Z-d

英寸
inches

毫米mm

英寸inches

毫米mm

英寸inches

毫米mm

英寸inches

毫米mm

英寸inches

毫米mm

英寸inches

毫米mm

英寸inches

毫米mm

英寸inches

毫米mm

2

50

1.69

43

4.25

108

4.33

110

13.58

345

6.00

152

4.75

120.5

3.62

92

M16

4-19

9

20

2 1/2

65

1.81

46

4.40

112

4.64

118

14.25

362

7.00

178

5.50

139.5

4.13

105

M16

4-19

10

25

3

80

1.88

49

4.50

114

4.92

125

14.96

380

7.50

190

6.00

152.5

5.00

127

M16

4-19

11

29

4

100

2.12

56

5.00

127

5.70

145

16.34

415

9.00

229

7.50

190.5

6.19

157

M16

8-19

13

33

5

125

2.19

64

5.50

140

6.50

165

17.91

455

10.00

254

8.50

216

7.32

186

M20

8-22

16

38

6

150

2.25

70

5.60

140

6.89

175

21.45

545

11.00

279

9.50

241.5

8.50

216

M20

8-22

26

74

8

200

2.50

71

6.00

152

8.26

210

24.21

615

13.50

343

11.75

298.5

10.62

270

M20

8-22

34

86

10

250

2.81

76

6.50

165

9.84

250

27.36

695

16.00

406

14.25

362

12.75

324

M24

12-26

51

142

12

300

3.19

83

7.00

178

11.24

285

32.78

830

19.00

483

17.00

432

15.00

381

M24

12-26

72

167

14

350

3.62

92

7.50

190

12.60

320

35.43

900

21.00

533

18.75

476

16.25

413

M27

12-30

106

218

16

400

4.00

102

8.50

216

13.98

355

38.58

980

23.50

597

21.25

540

18.50

470

M27

16-30

133

275

18

450

4.50

114

8.75

222

14.96

380

40.55

1030

25.00

635

22.75

578

21.00

533

M30

16-33

176

315

20

500

5.00

127

9.00

229

16.34

415

43.70

1110

27.50

699

25.00

635

23.00

584

M30

20-33

190

395

24

600

6.06

154

10.50

267

18.70

475

51.37

1305

32.00

813

29.50

749.5

27.25

692

M33

20-36

394

580

26

650

6.50

165

11.50

292

20.85

530

54.72

1390

34.25

786

29.31

745

28

711

M20

36-22

415

620

28

700

6.50

165

11.50

292

22.04

560

58.07

1475

32.94

837

31.31

795

30

762

M20

40-22

435

680

30

750

6.50

165

12.52

318

22.38

580

60.03

1525

34.94

887

33.31

845

32

813

M20

44-22

476

717

32

800

7.50

190

12.50

318

24.80

630

62.40

1585

37.06

941

35.44

900

34

864

M20

48-22

618

880

34

850

7.88

203

13.00

330

25.60

650

63.00

1600

39.56

1005

37.69

957

36.25

921

M24

40-26

670

980

36

900

7.88

203

13.00

330

26.77

680

69.48

1765

41.62

1057

39.75

1010

38.25

972

W24

44-26

762

1042

38

950

7.88

203

16.14

410

27.95

710

72.84

1850

44.25

1124

42.12

1070

40.25

1022

M27

40-30

960

1250

40

1000

8.50

216

16.14

410

29.53

750

76.00

1930

46.25

1175

44.12

1121

42.5

1080

M27

44-30

1050

1500





DN
结构长度(标准值)
外形尺寸(参考值)
连接尺寸(标准值)

参考重量
(kg)

L
H
H0
D1
D2

M

Z-d

英寸
inches

毫米mm

英寸inches

毫米mm

英寸inches

毫米mm

英寸inches

毫米mm

英寸inches

毫米mm

英寸inches

毫米mm

2

50

1.69

43

4.33

110

13.58

345

4.75

120.5

3.62

92

M16

4-18

11

2 1/2

65

1.81

46

4.64

118

14.25

362

5.50

139.5

4.13

105

M16

4-18

12

3

80

1.88

49

4.92

125

14.96

380

6.00

152.5

5.00

127

M16

4-18

13

4

100

2.12

56

5.70

145

16.34

415

7.50

190.5

6.19

157

M16

8-18

15

5

125

2.19

64

6.50

165

17.91

455

8.50

216

7.32

186

M20

8-22

18

6

150

2.25

70

6.89

175

21.45

545

9.50

241.5

8.50

215

M20

8-22

25

8

200

2.50

71

8.26

210

24.21

615

11.75

298.5

10.62

270

M20

8-22

36

10

250

2.81

76

9.84

250

27.36

695

14.25

362

12.75

324

M24

12-26

53

12

300

3.19

83

11.24

285

32.78

830

17.00

432

15.00

381

M24

12-26

74

14

350

3.62

92

12.60

320

35.43

900

18.75

476

16.25

413

M27

12-30

110

16

400

4.00

102

13.98

355

38.58

980

21.25

540

18.50

470

M27

16-30

138

18

450

4.50

114

14.96

380

40.55

1030

22.75

578

21.00

533

M30

16-33

180

20

500

5.00

127

16.34

415

43.70

1110

25.00

635

23.00

584

M30

20-33

196

24

600

6.06

154

18.70

475

51.37

1305

29.50

749.5

27.25

692

M33

20-36

400

26

350

6.50

165

20.85

530

54.72

1390

29.31

745

28

711

M20

36-22

420

28

701

6.50

165

22.04

560

58.07

1475

31.31

795

30

762

M20

40-22

435

30

750

6.50

165

22.38

580

60.03

1520

33.31

845

32

813

M20

44-22

482

32

800

7.50

190

24.80

630

62.40

1585

35.44

900

34

864

M20

48-22

650

34

850

7.88

203

25.60

650

63.00

1600

37.69

957

36.25

921

M24

40-26

690

36

900

7.88

203

26.77

680

69.48

1765

39.75

1010

38.25

972

M24

44-26

800

38

950

7.88

203

27.95

710

72.84

1850

42.12

1070

40.25

1022

M27

40-30

1000

40

1000

8.50

216

29.53

750

76.00

1930

44.12

1121

42.5

1080

M27

44-30

1200


注:以上对夹式、对夹凸耳式、法兰式三种,传动方式有手动、蜗轮、气动和电动。用户订货时说明。



DN
结构长度(标准值)
外形尺寸(参考值)
连接尺寸(标准值)

参考重量
(kg)

L
L1
H
H0
D
D1
D2

M

Z-d

英寸
inches

毫米mm

英寸inches

毫米mm

英寸inches

毫米mm

英寸inches

毫米mm

英寸inches

毫米mm

英寸inches

毫米mm

英寸inches

毫米mm

英寸inches

毫米mm

2"

50

1.69

43

4.25

108

4.33

110

13.58

345

6.50

165

5.00

127

3.62

92

M16

8-19

9

20

21/2"

65

1.81

46

4.50

112

4.64

118

14.25

362

7.50

190

5.86

149

4.13

105

M20

8-22

10

25

3"

80

1.88

64

4.50

180

4.92

125

14.96

380

8.25

210

6.63

168

5.00

127

M20

8-22

12

29

4"

100

2.12

64

5.00

190

5.70

145

16.34

415

10.00

254

7.87

200

6.19

157

M20

8-22

13

35

5"

125

2.19

70

5.50

200

6.50

165

17.91

455

11.00

279

9.25

235

7.32

186

M20

8-22

18

40

6"

150

2.31

76

5.50

210

6.89

175

21.45

545

12.50

318

10.63

270

8.50

216

M20

12-22

28

81

8"

200

2.88

89

5.90

230

8.26

210

24.21

645

15.00

381

13.00

330

10.62

270

M24

12-26

37

94

10"

250

3.25

114

6.30

250

9.84

250

27.36

695

17.50

445

15.24

387

12.75

324

M27

16-30

56

158

12"

300

3.62

114

7.00

270

11.24

285

32.78

830

20.50

521

17.76

451

15.00

381

M30

16-33

79

183

14"

350

4.62

127

7.50

290

12.60

320

35.43

900

23.00

584

20.24

514

16.25

413

M30

20-33

116

239

16"

400

5.25

140

8.50

310

13.98

355

38.58

980

25.50

648

22.50

571

18.50

470

M33

20-36

146

302

18"

450

5.88

152

8.74

330

14.96

380

40.55

1030

28.00

711

24.75

629

21.00

533

M33

24-36

193

346

20"

500

6.25

152

9.00

350

16.34

415

43.70

1110

30.50

775

27.00

686

23.00

584

M33

24-36

209

434

22"

550

7.12

178

10.50

370

17.50

445

46.5

1180

33.00

838

29.25

743

25.25

641

M39

24-42

320

550

24"

600

7.12

178

10.50

390

18.70

475

51.37

1305

36.00

914

32.00

813

27.25

692

M39

24-42

433

638

26"

650

8.25

229

11.50

410

20.00

510

54.0

1370

34.12

867

31.62

803

29

737

M33

32-36

450

650

28"

700

9.01

229

11.50

430

22.04

560

58.07

1475

36.25

921

33.75

857

31

787

M33

36-36

498

698

30"

750

9.01

229

12.50

450

22.38

580

60.03

1525

39

991

36.25

921

33.25

845

M36

36-30

523

788

32"

800

9.48

241

12.50

470

25.59

650

64.37

1635

41.5

1054

38.5

978

35.5

902

M39

32-42

588

988

34"

850

9.50

241

13.00

490

26.00

660

66.0

1675

43.62

1108

40.62

1032

37.5

953

M39

36-42

750

1050

36"

900

9.48

241

13.00

510

26.77

680

69.48

1765

46.12

1172

42.88

1040

39.75

1010

M42

32-45

838

1146

38"

950

11.80

300

16.15

530

28.5

725

72.0

1830

48.12

1222

44.88

1140

41.75

1060

M42

36-45

1200

1450

40"

1000

11.80

300

16.15

550

31.0

785

78.0

1980

50.12

1273

46.88

1191

43.88

1115

M42

40-45

1600

2000



DN
结构长度(标准值)
外形尺寸(参考值)
连接尺寸(标准值)

参考重量
(kg)

L
H
H0
D1
D2

M

Z-d

英寸
inches

毫米mm

英寸inches

毫米mm

英寸inches

毫米mm

英寸inches

毫米mm

英寸inches

毫米mm

英寸inches

毫米mm

2-5"同上表中对夹式相应数据

6"

150

2.31

76

6.89

175

21.45

545

10.62

270

8.50

216

M20

12-22

29

8"

200

2.88

89

8.26

210

24.21

615

13.00

330

10.62

270

M24

12-26

38

10"

250

3.25

114

9.84

250

27.36

695

15.25

387

12.75

324

M27

16-30

58

12"

300

3.62

114

11.24

285

32.78

830

17.75

451

15.00

381

M30

16-33

81

14"

350

4.62

127

12.60

320

35.43

900

20.24

514

16.25

413

M30

20-33

119

16"

400

5.25

140

13.98

355

38.58

980

22.50

591

18.50

470

M33

20-36

149

18"

450

5.88

152

14.96

380

40.55

1030

24.75

628

21.00

533

M33

24-36

198

20"

500

6.25

152

16.34

415

43.70

1110

27.00

686

23.00

584

M33

24-36

215

22"

550

7.12

178

17.50

445

46.5

1180

29.25

743

25.25

641

M39

24-42

350

24"

600

7.12

178

18.70

475

51.37

1305

32.00

813

27.25

692

M39

24-42

436

26"

650

8.25

229

20.00

510

54.0

1370

31.62

803

29

737

M33

32-36

500

28"

700

9.01

229

22.04

560

58.07

1475

33.75

857

31

787

M33

36-36

498

30"

750

9.01

229

22.38

580

60.03

1525

36.25

921

33.25

845

M36

36-39

528

32"

800

9.48

241

25.59

650

64.37

1635

38.5

978

35.5

902

M39

32-42

588

34"

850

9.50

241

26.00

660

66.0

1675

40.62

1032

37.5

953

M39

36-42

850

36"

900

9.48

241

26.77

680

69.48

1765

42.88

1039

39.75

1010

M42

32-45

843

38"

950

11.80

300

28.5

725

72.0

1803

44.88

1140

41.75

1060

M42

36-45

1300

40"

1000

11.80

300

31.0

785

78.0

1980

46.88

1191

43.88

1115

M42

40-45

1800








◆主要外形连接尺寸


DN
结构长度(标准值)
外形尺寸(参考值)
连接尺寸(标准值)

参考重量
(kg)

L
H
H0
D
D1
D2

M

Z-d

英寸
inches

毫米mm

英寸inches

毫米mm

英寸inches

毫米mm

英寸inches

毫米mm

英寸inches

毫米mm

英寸inches

毫米mm

英寸inches

毫米mm

2

50

5.90

150

4.5

115

15.0

380

6.50

165

5.00

127

3.62

92

M16

8-19

20

2 1/2

65

6.70

170

5.75

145

17.0

430

7.50

190

5.88

149

4.12

105

M20

8-22

25

3

80

7.10

180

6.1

155

17.5

445

8.25

210

6.62

168

5.00

127

M20

8-22

35

4

100

7.48

190

7.8

195

20.8

530

10.75

273

8.50

216

6.19

157

M24

8-26

60

5

125

7.88

200

8.8

225

23.2

590

13.00

330

10.50

267

7.31

186

M27

8-29.5

90

6

150

8.25

210

9.4

240

24.5

620

14.00

355

11.50

292

8.50

216

M27

12-29.5

120

8

200

9.05

230

11.0

280

29.0

735

16.50

419

13.75

349

10.62

270

M30

12-32.5

170

10

250

9.85

250

12.4

315

32.0

810

20.00

508

17.00

432

12.75

324

M33

16-35.5

250

12

300

10.62

270

13.5

345

34.5

875

22.00

559

19.25

489

15.00

381

M33

20-35.5

340

14

350

11.42

290

14.5

370

37.8

960

23.75

603

20.75

527

16.25

413

M36

20-39

450

16

400

12.20

310

16.5

420

41.7

1060

27.00

685

23.75

603

18.50

470

M39

20-42

570

18

450

13.00

330

17.5

445

43.7

1110

29.25

743

25.75

654

21.00

533

M42

20-45

700

20

500

13.78

350

19.0

485

50.0

1270

32.00

813

28.50

724

23.00

584

M42

24-45

900

22

550

14.56

370

20.3

515

52.4

1330

34.25

870

30.62

778

25.25

641

M45

24-48

1100

24

600

15.36

390

22.5

570

56.7

1440

37.00

940

33.00

838

27.25

692

M48

24-51

1300

26

650

16.15

410

23.0

585

60.0

1525

35

889

31.75

806

28.62

727

M42

28-45

1600

28

700

16.93

430

24.5

620

62.6

1590

37.5

953

34

864

30.88

784

M45

28-48

1800

30

750

17.72

450

25.5

650

55.0

1650

40.25

1022

36.5

927

33.12

841

M48

28-52

2000

32

800

18.50

470

27.0

685

68.9

1750

42.75

1086

38.75

984

35.25

895

M52

28-56

2300

34

?50

19.30

490

28.0

710

71.0

1800

45.75

1162

41.5

1054

37.5

953

M56

24-60

2500

36

900

20.08

510

30.5

775

76.0

1930

47.75

1213

43.5

1105

39.75

1010

M56

28-60

2800

38

950

20.86

530

29.8

755

75.2

1910

50.00

1270

45.75

1162

41.50

1054

M56

28-60

2700

注:传动方式有蜗轮、气动、电动,用户订购时说明。


联系我们
热力(上海)阀门制造有限公司
全国服务电话:15901990488
021-57520210
传真:15901990488
Q Q:404412447
公司地址:上海市奉贤区浦卫公路1602、1626号202室
网站:http://www.rlshfm.com/
我要订购
* 联系人
* 联系电话
电子邮件
QQ
* 产品名称
* 采购意向
温馨提示: 请填写采购的产品数量和产品描述,方便我们进行统一备货。
咨询热线:15901990488
021-57520210

Copyright © 热力(上海)阀门制造有限公司 www.rlshfm.com 版权所有 沪ICP备16044061号 SEO支持:丹若科技
全国服务电话:15901990488
021-57520210   传真:15901990488

公司地址:上海市奉贤区浦卫公路1602、1626号202室
网站:http://www.rlshfm.com/

电话
服务电话:
15901990488
021-57520210
微信

微信公众号
