放料阀系列

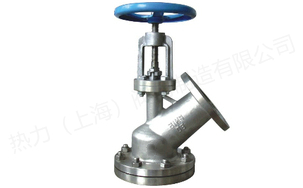

下展式放料阀
产品简介
产品名称: 下展式放料阀 产品型号: FL45F/W 驱动方式: 手动,气动,电动 连接形式: 法兰 结构形式: 下展式 密封结构: 硬密封,软密封 压力范围: 1.6MPa-2.5MPa 公称通径: DN25-DN250 常用
订购热线:15901990488
021-57520210
产品介绍
  产品名称: 下展式放料阀   产品型号: FL45F/W
  驱动方式: 手动,气动,电动   连接形式: 法兰
  结构形式: 下展式   密封结构: 硬密封,软密封
  压力范围: 1.6MPa-2.5MPa   公称通径: DN25-DN250
  常用材质: 铸钢,304,304L,316,316L   铭牌: 热力(上海)阀门制造有限公司品牌

产品说明

下展式放料阀_不锈钢(304,316,316L)下展式放料阀操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用.上展式放料阀和下展式放料阀区别:
放料阀主要用于储料罐、反应釜及其他容器的底部排放物料,阀门采用法兰或对接焊与设备连接并位于其底部,消除了工艺介质通常在容器出口的残留现象。根据实际情况的需要分为上展式、下展式、柱塞式三种结构形式;上展式用于有搅拌器(除框式锚式)的反应釜放料;而下展式、柱塞式用于框式锚式搅拌器的反应釜放料。密封面采用耐冲刷、耐腐蚀材料,并进行特殊处理,使表面硬度达到HRC48~52,具有高耐磨、耐腐蚀的功能,保证了阀门的密封可靠性。广泛使用在化工、石油、冶金、制药、染料、食品加工等行业。

下展式放料阀_不锈钢(304,316,316L)下展式放料阀结构与原理:
该下展式放料阀主要由1.阀体, 2.阀瓣, 3.密封圈, 4.阀杆, 5.支架, 6.阀压盖, 7.手轮, 8.法兰, 9.螺母, 10.定位螺钉等零件组成,手轮顺转, 阀门关闭,阀杆向上移动, 此阀为上展式,手轮顺转, 阀门关闭, 阀杆向下转动, 此阀为下展阀

工作温度(最低用温度为-100℃,最高温度为425℃。)

使工作介质为水, 油液体, 酸碱等

下展式放料阀_不锈钢(304,316,316L)下展式放料阀特点与用途:

1、本阀操作简便,运动灵活可靠。

2、阀瓣装置维修简单,密封结构合理,密封圈更换方便实用。

 3、本阀门广泛应用于石油、冶金、化工、造纸更工业领域(化学液体、煤浆、矿浆等输送启闭放料用)。

4、其特点是沉淀于反应釜,储藏罐或管道里的化学液体或浆料得于顺畅流通。
该系列产品已被大型化工公司广泛采用,性能良好,经久耐用,用户反应良好。
下展式放料阀_不锈钢(304,316,316L)下展式放料阀应用规范:
1.设计制造标准按GB/T12235-2007
2.结构长度标准按企业标准
3.法兰连接按JB/T79-94,GB/T9113 HG20592-2009等
4.试验与检验按GB/T13927-2008

下展式放料阀_不锈钢(304,316,316L)主要零件材质

零件名称 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12MO 2 Ti系列 ZG00Cr17Ni14MO 2 系列 WCB系列
阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
阀杆 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
阀瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
螺柱 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

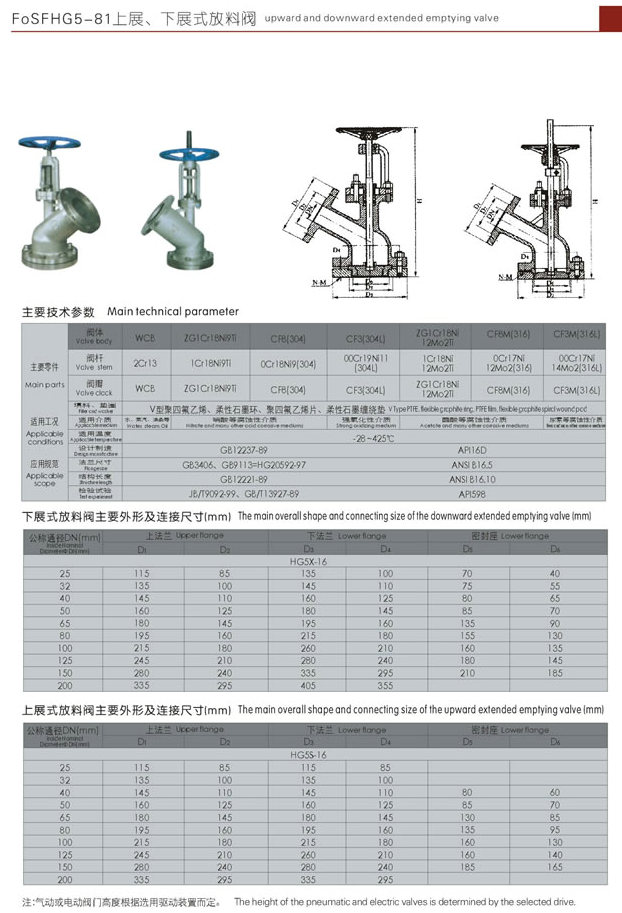

 主要外形尺寸(上展式)

DN 上法兰 上法兰 下法兰 密封座
D1 D2 D3 D4 D5 D6
25 115 80 115 85
32 135 100 135 100
40 145 110 145 110 80 60
50 165 125 160 125 85 70
65 180 145 180 145 130 85
80 195 160 195 160 135 95
100 215 180 215 180 160 130
125 245 210 245 210 160 140
150 280 240 280 240 185 165
200 335 295 335 295 / /

主要外形尺寸(下展式)

DN 上法兰 上法兰 下法兰 密封座
D1 D2 D3 D4 D5 D6
25 115 85 135 100 70 40
32 135 100 145 110 75 55
40 145 110 160 125 85 65
50 165 125 180 145 100 70
65 180 145 195 160 135 90
80 195 160 215 180 155 130
100 215 180 245 210 180 135
125 245 210 280 245 195 145
150 280 240 335 295 210 185
200 335 295 405 355

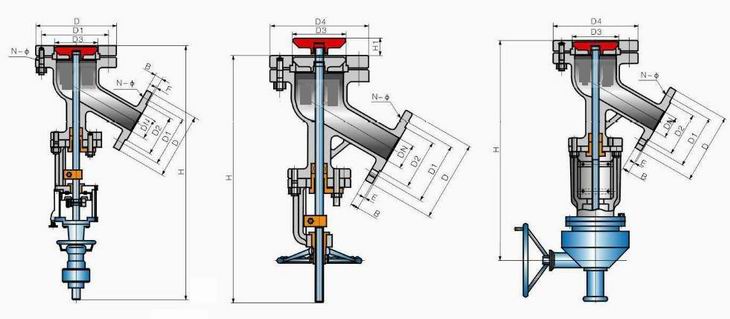

下展式放料阀,不锈钢304下展式放料阀,不锈钢316下展式放料阀,不锈钢316L下展式放料阀参数尺寸图:
