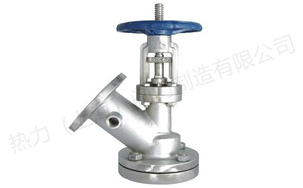

产品名称: | 保温放料阀 | 产品型号: | BFL41W |
驱动方式: | 手动,气动,电动 | 连接形式: | 法兰 |
结构形式: | 上展式,下展式 | 密封结构: | 硬密封,软密封 |
压力范围: | 1.6MPa | 公称通径: | DN25-DN250 |
常用材质: | 铸钢,304,304L,316,316L | 铭牌: | 热力(上海)阀门制造有限公司品牌 |
产品说明 |
保温放料阀,上展式保温放料阀,下展式保温放料阀反应釜,(升温、降温)放料阀可配套气动,电动执行器是现代化的管理、专业化的生产、严谨的企业作风、广泛的前沿应用经验、创新的阀门。为客户提供合理的选型方案,为客户提供快速、成本最优以及高质量的产品和服务,使用户利益最大化。
保温放料阀_(上展式,下展式)保温放料阀主要用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质。保温放料阀的夹套焊装于放料阀的阀体,夹套保温放料阀的侧面设置有夹套的连接口。由于增加了夹套,此种放料阀的连接法兰尺寸要比同一规格普通球阀的连接法兰大一到两个规格,但结构长度与同规格的放料阀相同,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过保温放料阀。
标准规范设计制造标准:HG5-16-79
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
零件名称 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12MO 2 Ti系列 | ZG00Cr17Ni14MO 2 系列 | WCB系列 |
阀体/阀盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
阀杆 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
阀瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
垫片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
保温放料阀主要外形尺寸
口径 | 上展式 | 下展式 | ||||||
D | D3 | H | D0 | D | D3 | H | D0 | |
25 | 115 | 115 | 270 | 160 | 115 | 135 | 225 | 160 |
32 | 135 | 135 | 285 | 160 | 135 | 145 | 300 | 160 |
40 | 145 | 145 | 355 | 180 | 145 | 160 | 340 | 180 |
50 | 160 | 160 | 370 | 180 | 160 | 180 | 345 | 180 |
65 | 180 | 180 | 465 | 220 | 180 | 195 | 425 | 220 |
80 | 195 | 195 | 480 | 250 | 195 | 215 | 445 | 250 |
100 | 215 | 215 | 590 | 280 | 215 | 260 | 535 | 280 |
125 | 245 | 245 | 730 | 300 | 245 | 280 | 585 | 300 |
150 | 280 | 280 | 775 | 320 | 280 | 330 | 665 | 320 |

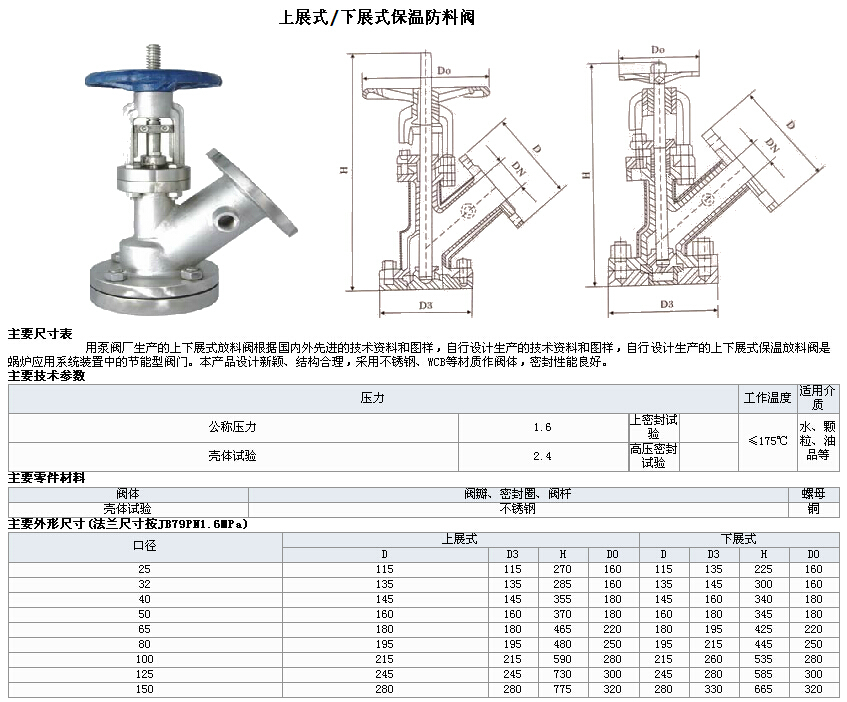

保温放料阀,上展式保温放料阀,下展式保温放料阀参数尺寸图:
