疏水阀、过滤器系列

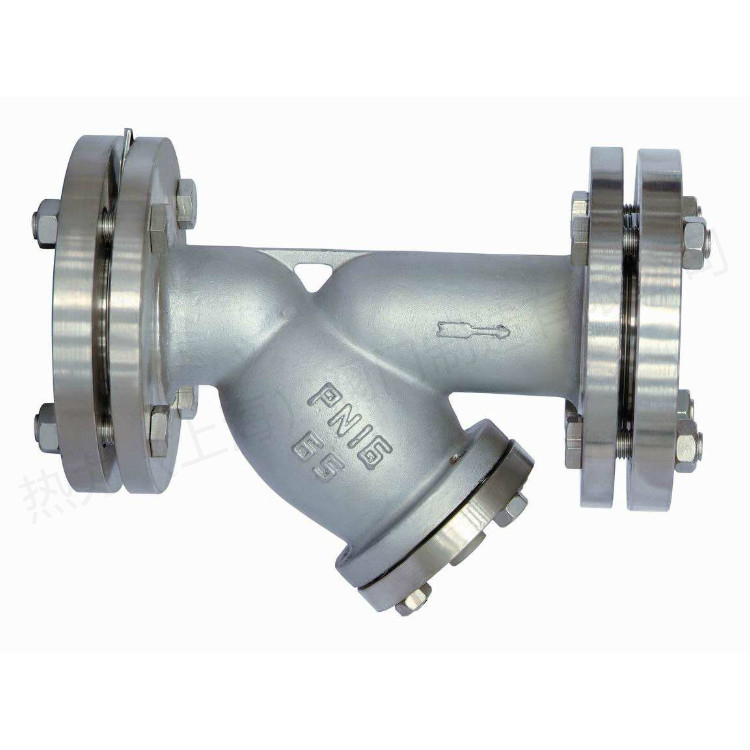

Y型过滤器(GL41H)
产品简介
GL41HYY型过滤器 是输送介质的管道系统不可缺少的一种装置,其作用是过滤介质中的机械杂质,以保护设备管道上的配件免受磨损和堵塞。目前我国基本上都采用R406型除污器,该除污器
订购热线:15901990488
021-57520210
产品介绍

GL41HYY型过滤器是输送介质的管道系统不可缺少的一种装置,其作用是过滤介质中的机械杂质,以保护设备管道上的配件免受磨损和堵塞。目前我国基本上都采用R406型除污器,该除污器体积大,阻力大安装不方便,而且排污的时间长,成本高,未能很好的满足广大客户的需求。

产品概述

我们厂针对以上问题,进行改进制作,研制成三大类系列过滤器,其外形基本相同(Y型),内部件全部采用不锈钢,坚固耐用。该过滤器体积小,滤眼细,阻力小,效率高,安装检修方便,成本低,能满足各种管道的需求。

主要技术参数

型号 公称压力PN(MPa) 壳体试验压力(MPa) 工作压力(MPa)
SY4P 1.0 1.5 1.0
YSTF 1.6 2.4 1.6

主要零部件材料

零件名称 管体 滤网 伸缩拉杆 O形圈
材料 灰铸铁或球墨铸铁铸钢 不锈钢 碳钢镀锌 丁腈橡胶

主要外形连接尺寸

SY4P-10/16/25型 单位:mm

DN 65 80 100 125 150 200 250 300 350 400 450 500
L 螺纹
法兰 250 280 350 400 440 500 580 670 780 850 850 100
H 螺纹
法兰 198 210 250 305 358 450 503 578 598 618 693 765
H1 螺纹
法兰 270 295 344 422 485 602 710 815 844 872 978 1080

YSTF-10/16型

DN 50 65 80 100 125 150 200 250 300 350 400
L 300 320 380 430 500 550 650 775 900 1025 1150
H 155 183 210 250 305 358 450 503 578 598 618
H1 195 245 295 344 415 485 602 710 815 844 872

产品外形尺寸图

GL41HYY型过滤器外形尺寸图
