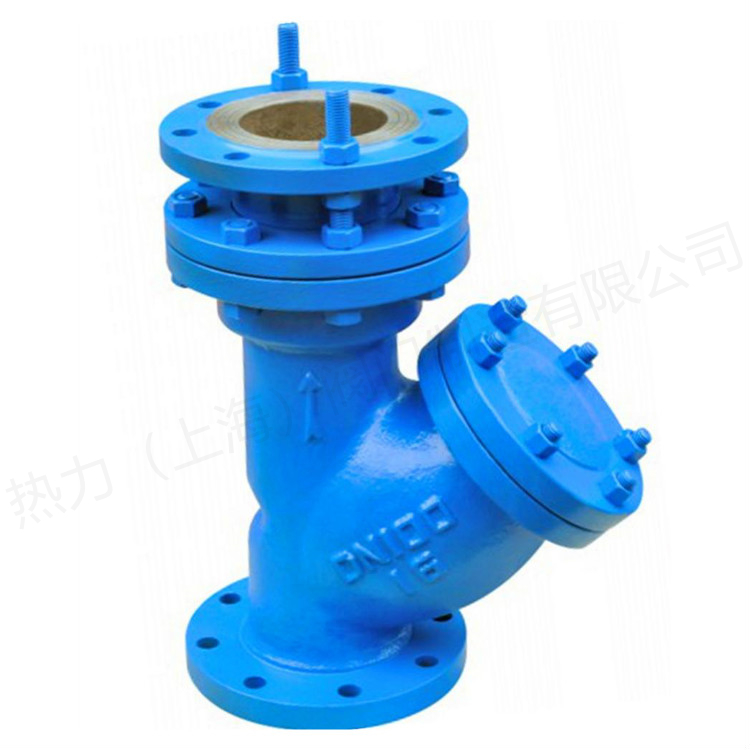

Y型(YSTF)拉杆伸缩过滤器除了与水力控制阀配套使用外,还可单独应用于冷、热循环系统、压缩气、蒸气、油类等介质的管路需要除掉机械杂物的场合。Y型过滤器具有结构先进、阻力小、排污方便等特点。排污时打开排污阀 ,利用管道的压力将污物排出。用于消防、空调、给排水等
主要零件部件材料表 | 序号 | 零件名称 | 材料 |
1 | 阀体 |
碳钢、不锈钢
|
|
2 | 滤芯网 | 不锈钢 | |
3 | 垫片 | 金属石墨 | |
4 | 滤网盖 | 碳钢、不锈钢 |

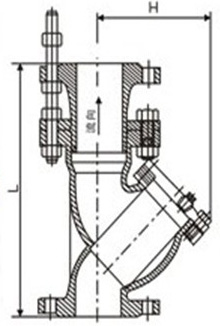

产品型号 | 公称通径 | L | Ⅲ | H |
YSTF | 50 | 320 | 155 | 195 |
YSTF | 65 | 340 | 183 | 245 |
YSTF | 80 | 380 | 210 | 295 |
YSTF | 100 | 450 | 250 | 344 |
YSTF | 125 | 500 | 305 | 415 |
YSTF | 150 | 550 | 358 | 485 |
YSTF | 200 | 650 | 450 | 602 |
YSTF | 250 | 750 | 503 | 710 |
YSTF | 300 | 860 | 578 | 915 |
YSTF | 350 | 970 | 598 | 844 |
YSTF | 400 | 1100 | 618 | 872 |
注、伸缩量最少可达12m/m以上 |
