疏水阀、过滤器系列

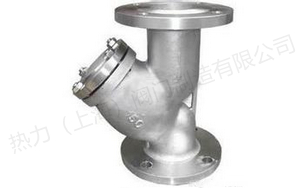

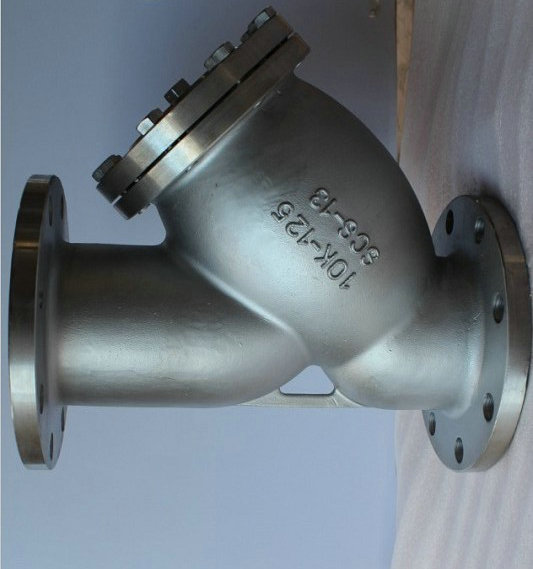

日标Y型过滤器
产品简介
产品名称： 日标Y型过滤器 产品型号： GL41H 驱动方式： 自动 连接形式： 法兰 结构形式： Y型 密封结构： PTFE 压力范围： 10K 公称通径： DN50-300 常用材质： 铸钢,不锈钢等 铭牌： 热力
订购热线：15901990488
021-57520210
产品介绍
产品名称： 日标Y型过滤器   产品型号： GL41H
  驱动方式： 自动   连接形式： 法兰
  结构形式： Y型   密封结构： PTFE
  压力范围： 10K   公称通径： DN50-300
  常用材质： 铸钢,不锈钢等   铭牌： 热力（上海）阀门制造有限公司品牌

产品说明

日标Y型过滤器,JIS日标过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水，油、气。

日标Y型过滤器,JIS日标过滤器标准
设计标准 JIS B2074 B2081
法兰标准 JIS B2212 B2214
结构标准JIS B2072 B2084
试验标准JIS B2003

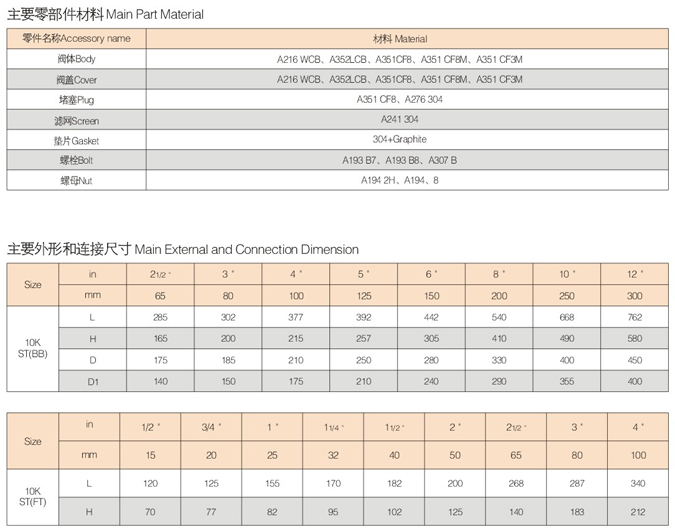

零部件材料

1 阀体 灰铸铁、球墨铸铁、A216/WCB/铸钢、A361/CF8/ A351/CF8M/CF3M不锈钢
2 堵头 灰铸铁、球墨铸铁、A216/WCB/铸钢、A361/CF8/ A351/CF8M/CF3M不锈钢
3 滤网 不锈钢
4 螺栓 A193 B7、A193 B8、A307 B
5 螺母 A194 2H、A194 B
6 垫片 304+石墨

压力试验

试验项目 壳体试验 密封试验 上密封试验 气密封试验
介质 水 气
单位 MPa MPa MPa MPa
公称压力 10K 2.4 1.5 1.5 0.5-0.7
20K 5.8 4.0 4.0

主要外形尺寸

DN In L H D D1
DN15 1/2 120 70 - -
DN20 3/4 125 77 - -
DN25 1 155 82 - -
DN32 1 1/4 170 95 - -
DN40 1 1/2 182 102 - -
DN50 2 268 140 - -
DN65 2 1/2 285 165 175 140
DN80 3 302 200 185 150
DN100 4 377 215 210 175
DN125 5 392 257 250 210
DN150 6 442 305 280 240
DN200 8 540 410 330 290
DN250 10 668 490 400 365
DN300 12 762 580 450 400

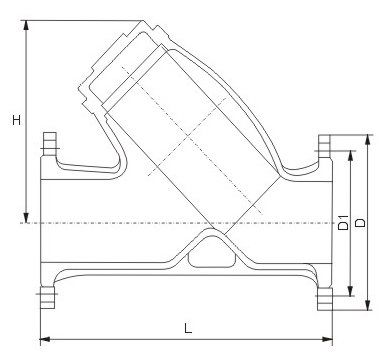

日标Y型过滤器,JIS日标过滤器尺寸结构图:
