疏水阀、过滤器系列

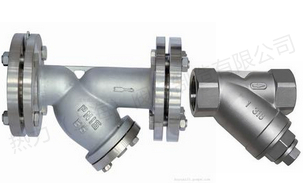

不锈钢过滤器GL41H
产品简介
产品名称: 不锈钢过滤器 产品型号: GL41H 驱动方式: 自动 连接形式: 法兰,螺纹 结构形式: Y型,T型 密封结构: PTFE 压力范围: 1.6-6.4MPa 公称通径: DN10-500 常用材质: 不锈钢,304,3
订购热线:15901990488
021-57520210
产品介绍
产品名称: 不锈钢过滤器   产品型号: GL41H
  驱动方式: 自动   连接形式: 法兰,螺纹
  结构形式: Y型,T型   密封结构: PTFE
  压力范围: 1.6-6.4MPa   公称通径: DN10-500
  常用材质: 不锈钢,304,316,316L   铭牌: 热力(上海)阀门制造有限公司品牌

产品说明

不锈钢过滤器,不锈钢Y型过滤器又名除污器、过滤阀,是输送介质的管道系统不可缺少的一种装置,其作用是过滤介质中的机械杂质,可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞,可保护设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。

不锈钢过滤器,不锈钢Y型过滤器过滤网采用不锈钢双层网结构,坚固耐用,具有结构先进、流阻小、排污方便等特点,可用于水、蒸气、油品、酸类、尿素、氧化性介质等多种介质。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。
不锈钢过滤器,不锈钢Y型过滤器可根据用户需要设置过滤网的目数,一般通水网为18-30目,通气网为40-100目,通油网为100-480目。
Y型过滤器体形小、滤眼细、阻力小、通流快速,压力损失小、安装检修方便、成本低、抗污性强、排污时间短、排渣方便。
Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。

不锈钢过滤器,不锈钢Y型过滤器设计制造标准:
结构长度标准:GB/T12221-2005
连接法兰标准:JB79-94,GB/T9113-2000
压力温度等级:GB/T12224-2005
试验检验标准:GB/T13927-2008

结构特点

1、采用不锈钢双层网结构,坚固耐用,
2、具有结构先进、流阻小、排污方便、纳污量大等等特点,
3、使用维护极为方便。可根据用户需要设置过滤网的目数。

滤网目数

目数 孔径mm 粒度μm 目数 孔径mm 粒度μm 目数 孔径mm 粒度μm
4 4.75 4750 50 0.3 297 650 0.021 21
5 4 3900 60 0.25 250 800 0.019 19
6 3.35 3350 70 0.212   1000 0.015 15
7 2.8 2800 80 0.18 178 1100 0.013 13
8 2.36 2360 100 0.15 150 1300 0.011 11
10 2 2000 120 0.125 124 1600 0.01 10
12 1.7 1700 140 0.106 104 1800 0.008 8
14 1.4 1400 170 0.09 89 2000 0.0065 6.5
16 1.18 1180 200 0.074 74 2500   5.5
18 1 880 230 0.063 61 3000   5
20 0.85 840 270 0.053 53 3500   4.5
25 0.71 710 300 0.04 48 4000   3.4
30 0.6 590 325 0.045 44 5000   2.7
35 0.5 500 400 0.038 38 6000   2.5
40 0.425 420 460 0.03 30 7000   1.25
45 0.355 350 540 0.026 26

技术参数

壳体材质 黄铜 碳钢 不锈钢
公称通径 15~500mm
滤框滤网材质 不锈钢
密封件材质 耐油石棉、丁腈橡胶、聚四氟乙烯
工作温度(℃) -30℃~180℃ -80℃~425℃ -80℃~450℃
公称压力(MPa) 1.6~10(150Lb~600Lb)
过滤精度(目/in) 10~300

1.阀体 2.滤芯网 3.密封件 4.滤网盖
