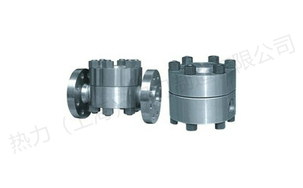

高温高压圆盘式疏水阀

产品简介

产品名称：高温高压圆盘式疏水阀产品型号： HRF3、HRW3、HR3 驱动方式：自动连接形式：焊接,法兰结构形式：圆盘式密封结构：水封压力范围： 1.6MPa-16.0MPa 公称通径： DN15-50 常用

订购热线：15901990488
021-57520210

在线咨询

产品介绍

产品名称：	高温高压圆盘式疏水阀	产品型号：	HRF3、HRW3、HR3
驱动方式：	自动	连接形式：	焊接,法兰
结构形式：	圆盘式	密封结构：	水封
压力范围：	1.6MPa-16.0MPa	公称通径：	DN15-50
常用材质：	WCB,WC6,不锈钢等	铭牌：	热力（上海）阀门制造有限公司品牌

产品说明

高温高压圆盘式疏水阀,KRF3,HRW3高温高压圆盘式疏水阀用于高温高压的饱和和蒸汽主管和透平机的蒸汽亚临界状态使用。阀内部装有自动吹除装置。新型热力式阀片、密封极为可靠。蒸汽保温装置，高效节能。可迅速排出设备起动时的空气殛冷凝结水、排量大、漏汽率小。抗蚀性强．动作可靠，经久耐用。在工作压力范围内，无需调整，节能效果显著。

高温高压圆盘式疏水阀主要零部件

序号	名称	材料
1	螺柱	B16
2	螺母	20CrMo
3	阀盖	F22
4	阀座盖	F22
5	阀片	F22
6	垫圈	石墨
7	阀座	F22
8	阀套	F22
9	石墨垫圈	304+石墨
10	滤网	304
11	阀体	F22
12	垫圈	石墨
13	阀座顶杆	F22

主要外形尺寸

型号	口径DN	L	H	h	W
CS49H-100I KRF-600LB KRF3-600LB	15	230	112	23	135
	20	230	112	23	135
	25	230	116	27	140
	32	320	153	33	180
	40	320	153	33	180
	50	320	157	37	195

主要外形尺寸

型号	口径DN	L	H	h	W
CS49H-160I KRF-900LB KRF3-900LB	15	230	112	23	135
	20	230	112	23	135
	25	230	116	27	140
	32	320	153	33	180
	40	320	153	33	180
	50	350	160	40	220

主要外形尺寸

型号	口径DN	L	H	h	W
CS69H-100I CS19H-100I HRW-600LB HRW3-600LB	15	125	112	23	135
	20	125	112	23	135
	25	130	116	27	140
	32	168	153	33	180
	40	168	153	33	180
	50	185	160	40	200

主要外形尺寸

型号	口径DN	L	H	h	W
CS69H-160I CS19H-160I HRW-900LB HRW3-900LB	15	125	112	23	135
	20	125	112	23	135
	25	145	119	30	155
	32	185	157	37	195
	40	185	157	37	195
	50	205	163	43	220
