疏水阀、过滤器系列

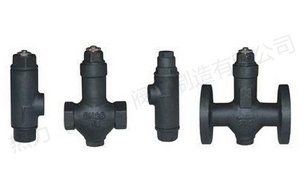

可调恒温式疏水阀
产品简介
产品名称： 可调恒温式疏水阀 产品型号： ST,STB,STC 驱动方式： 自动 连接形式： 螺纹,法兰 结构形式： 恒温式,液体膨胀式 密封结构： 水封 压力范围： 1.6MPa-4.0MPa 公称通径： DN15-100
订购热线：15901990488
021-57520210
产品介绍
 产品名称： 可调恒温式疏水阀   产品型号： ST,STB,STC
  驱动方式： 自动   连接形式： 螺纹,法兰
  结构形式： 恒温式,液体膨胀式   密封结构： 水封
  压力范围： 1.6MPa-4.0MPa   公称通径： DN15-100
  常用材质： 铸钢,不锈钢等   铭牌： 热力（上海）阀门制造有限公司品牌

产品说明

可调恒温式疏水阀阀产品特点
STC系列可调恒温式疏水阀属热静力型中的一种新产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物．利用其对温鹰的热胀冷缔殛状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。

可调恒温式疏水阀结构原理：

STC液体膨胀式疏水阀属热静力型中的一种新产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物．利用其对温鹰的热胀冷缔殛状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。选用台适的规格便确定T冷凝水排放的温度范围，然后可在此范围内根据情况要求用调节螺钉进行调节.

可调恒温式疏水阀主要零部件

序号 名称 材料
1 尾螺 Q235
2 垫片 PTFE
3 滤网 304
4 垫片 H62
5 封圈 304
6 弹簧 304
7 阀体 WCB
8 波纹管 304
9 螺帽 Q235
10 封圈 304
11 垫片 PTFE
12 调节螺杆 304
13 橡胶圈 橡胶
14 铜螺母 H62
15 套 304

注：1、图中曲线标注的编号（4,8，12等）代表相应工作压差下的排量及阀座代号
     2、压差是指疏水阀的入口端与出口端的压力差

主要外形尺寸

型号 口径DN L H h W
STC 15 150 117 43 44
20 150 165 48 44
25 160 170 53 44
32 230 136 72 48
40 230 136 72 48
50 230 235 82 50
65 230 235 82 62
80 310 320 113 75
100 310 320 113 95

主要外形尺寸

型号 口径DN L H h W
STB 15 90 150 43 44
20 100 150 48 48
25 120 165 48 50
32 130 175 72 62
40 140 185 72 62
50 160 195 82 75

主要外形尺寸

型号 口径DN L H h W
CS14 15 35 176 92 49
20 35 176 92 49
25 37 190 102 57
ST 15 35 150 63 49
20 35 150 63 49
25 37 165 71 57
