浮球疏水阀

产品简介

产品名称：浮球疏水阀产品型号： CS41H,CS11H 驱动方式：自动连接形式：螺纹,法兰结构形式：浮球密封结构：水封压力范围： 1.6MPa-4.0MPa 公称通径： DN15-150 常用材质： WCB,不锈钢

订购热线：15901990488
021-57520210

在线咨询

产品介绍

产品名称：	浮球疏水阀	产品型号：	CS41H,CS11H
驱动方式：	自动	连接形式：	螺纹,法兰
结构形式：	浮球	密封结构：	水封
压力范围：	1.6MPa-4.0MPa	公称通径：	DN15-150
常用材质：	WCB,不锈钢等	铭牌：	热力（上海）阀门制造有限公司品牌

产品说明

产品介绍：浮球疏水阀,浮球式蒸汽疏水阀是国内外近年来最先进的蒸汽疏水阀之一，产品技术质量和制造工艺达到国际上同类产品的水平，能将蒸汽管道网及供热设备中的凝结水及时排出，并组织蒸汽泄漏，该产品广泛用于石油、化工、轻纺、印染、制药、造纸、食品等工矿企业。
结构特点：1、能连续排水性能稳定，排水量大，漏气率小，背压率高。
2、不锈钢空心自由浮球是阀门唯一的主要部件，采用不锈钢高精度研磨的圆浮球，
3、内部零件，均为不锈钢，抗腐蚀、耐磨损、使用寿命长。

浮球疏水阀,浮球式蒸汽疏水阀主要零部件

序号	名称	材料
1	阀体	WCB
2	浮球	304
3	封圈	2Cr13
4	尾螺	2Cr13
5	并冒	2Cr13
6	平垫圈	H62
7	平垫圈	H62
8	挡圈	65Mn
9	滤网	304
10	螺母	45
11	螺柱	35CrMoA
12	石墨封圈	304+石墨
13	阀盖	A105
14	螺堵头	2Cr13
15	阀座	Q235
16	磨合膨胀片	304
17	弹簧	304
18	保护套	304

浮球疏水阀,浮球式蒸汽疏水阀主要外形尺寸

产品型号 Produstion Type	口径	尺寸Dimensions
产品型号 Produstion Type	DN	L	H	D	D1	D2	b	f	Z-φd
CS41H-16C、25 C、40C CS41H-16 B、25 B、40B	15	195	195	95	65	45	14	2	4-φ14
	20	195	200	105	75	55	14	2	4-φ14
	25	215	225	115	85	65	14	2	4-φ14
CS41H-16C、25 C、40C CS41H-16D、25 D、40D	25	270	245	115	85	65	14	2	4-φ14
	32	270	250	135	100	78	16	2	4-φ18
	40	280	290	145	110	85	16	3	4-φ18
	50	290	300	160	125	100	16	3	4-φ18
CS41H-16C、25C CS41H-16F、25F	50	410	380	160	125	100	16	3	4-φ18
	65	410	380	180	145	120	18	3	4-φ18
	80	430	420	195	160	135	20	3	8-φ18
	100	430	440	215	180	155	20	3	8-φ18
	125	480	510	245	210	185	22	3	8-φ18
	150	480	510	280	240	210	24	3	8-φ23

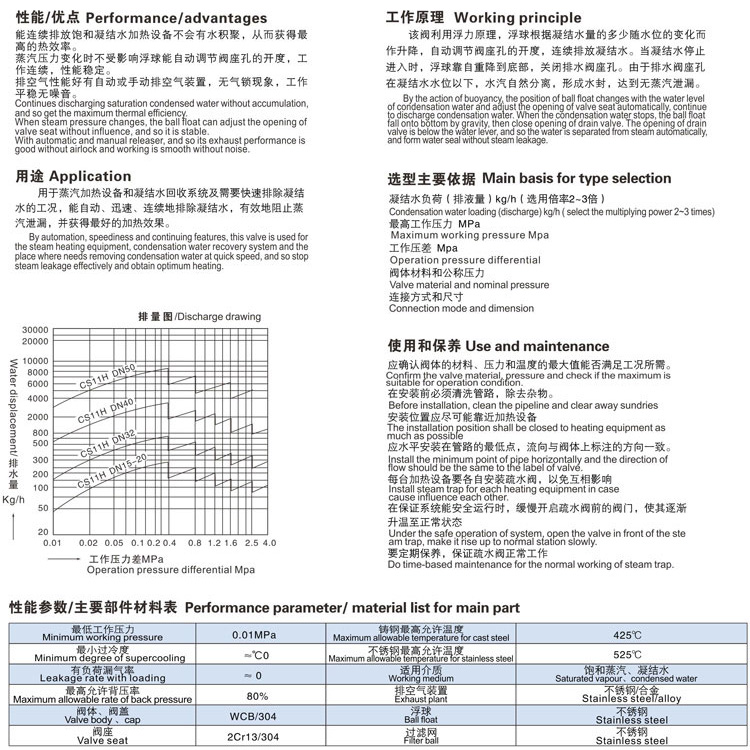

浮球疏水阀,浮球式蒸汽疏水阀参数尺寸图：

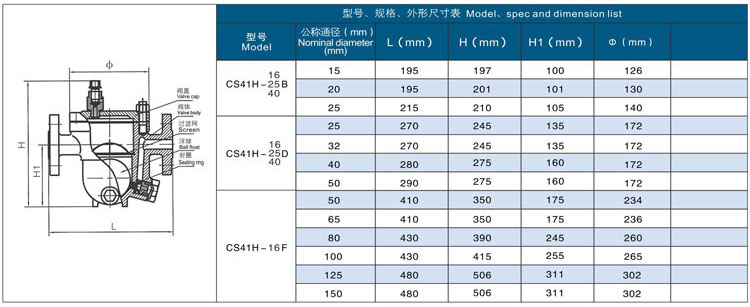

立式疏水阀尺寸图:
