美标系列

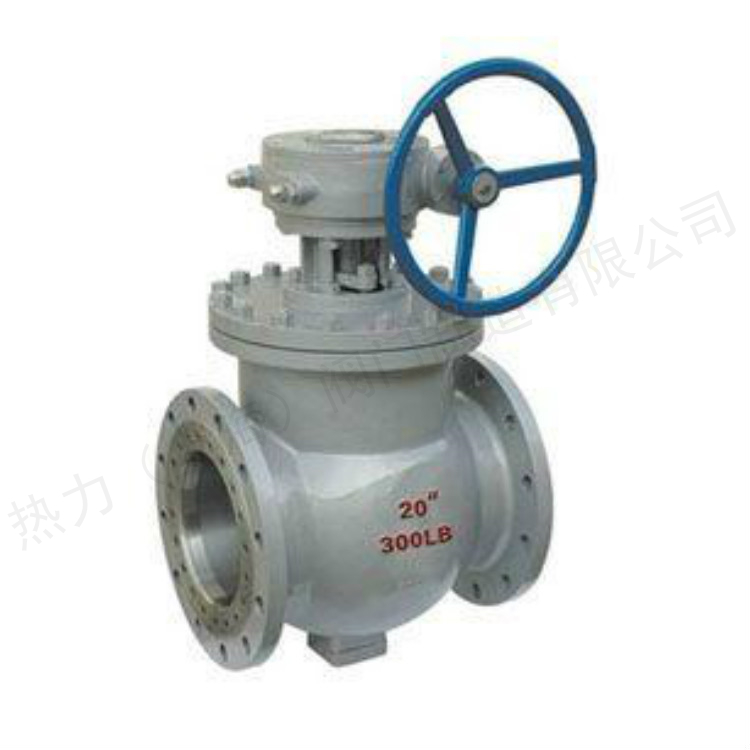

上装式球阀
产品简介
产品参数: 上装式双向硬(软)偏心球阀是在吸收消化国内外的先进技术而研发成功的新产品,也是根据上装式偏心半球阀的原理设计创新,是在认真权衡普通球阀、蝶阀、闸阀等多种
订购热线:15901990488
021-57520210
产品介绍

产品参数:
       上装式双向硬(软)偏心球阀是在吸收消化国内外的先进技术而研发成功的新产品,也是根据上装式偏心半球阀的原理设计创新,是在认真权衡普通球阀、蝶阀、闸阀等多种阀门优缺点的前提下。本系列球阀是传统球阀富有灵性变化的结晶;它是将两个金属球冠固定在偏心球体上,通过偏心曲轴的90度旋转,实现阀门的启闭,与金属球冠密封面接触的金属阀座在轴向和轻向浮动,以补偿球冠与阀座的配合误差。简单可靠的结构及有效的密封方式使它不但可以更具优势地替代闸阀,而且可适用于它不可使用的系统中。它设计独特、结构新颖。

第一个特点:阀门结构采用偏心契紧原理,通过传动机构达到闸紧、调节、关闭的目的,密封圈与球冠都是金属面环带硬面接触密封,双偏心结构阀门在开启时球孔圈与管道完全畅通,流通截面大,且阀门不被冲刷,无流阻。关闭时阀芯不被冲刷,关闭时阀芯球面沿阀座渐进,具有擦拭剪切功能,有效地切除结垢障碍,实现可靠密封。它对容易结垢的介质输送特别有效。

第二个特点:双阀座双球冠阀组成双面密封,双向受压,和Q47的原理一样,不受介质流向的限制,可以任意安装;座与球冠留有补偿量,当阀座磨损后,关闭时再转动少许,仍能可靠密封,延长使用寿命,本阀的特点是在工况装置系统卸压后,阀门可在线检查和维修,检修时只需打开阀盖吊出球冠和支承体而不必将整个阀门从管道上卸下来,这给地下管线,特别是原子能工业用球阀带来很大方便。

根据用户需要球体换不同合金,双金属密封圈的选配可以用于耐磨、耐腐蚀、耐高温等而又要求严格密封的不同工业部门。



适用

1、适用于清水,原水(含泥砂),污水,海水,蒸水,油,氧化铝,城市采暖供热等要求严紧的系统中。

2、双向软密封偏心半球阀适用温度-40摄氏度~135摄氏度;而双向硬密封偏心半球阀适用温度为常温至600摄氏度左右。

3、适用于水坝底部放空阀和控制阀(高流速状态)。煤粉灰渣,适用于液态、固态两相混流或液态输送中化学反应有结晶析出或结垢的工业管道输送。产品结构特点根据顾客所需介质、温度要求不同,球冠采用铬钼、钒合金,阀座堆焊、钼合金、铬合金、不锈钢合金满足不同料浆输送的需要。

4、适用于泵输送第统的阀门,如加压系统,中央空调系统。

5、适用于自来水系统,煤气系统,天然气系统等地下管线(高度小)。



特点

1、压力损失小:上装式双向硬(软)偏心球阀由不同心的两个偏心球冠组成,全开时,其流道为直流通道,水头损失极小,水损为零,流道完全畅通;内腔自动清洗,阀芯90度旋转,自动冲洗阀体内腔,将介质中的杂物清洗干净并且介质不会沉积在阀腔内。



2、耐颗粒磨损:关闭时,利用双偏心的原理在关闭过程中,由两个不同偏心球冠分别与双向偏移的两个阀座只在最后一刻接触并实现双向密封,而不形成摩擦;且阀座上的密封环堆焊耐磨自润滑合金,不易磨损,不易被冲刷;刀形球口的球冠在阀座之间具有擦拭清扫和剪切作用,不易结垢,即使严重结垢的介质也不影响密封和关闭。



3、自动补偿密封可靠:由两个不同偏心双球冠双阀座构成了双密封,双向受压都有非常良好的密封;工作原理利用偏心,球体与阀座越关越紧,从而得到良好的密封;在则阀座在受压时,阀座自动向球体推紧,压力越高阀座向球体越推越紧,从而得到良好的密封;因此本阀属于双向压,双向压也能达到100%的零泄漏;在长期的使用下,阀座密封如有磨损或损伤,在弹簧作用下阀座自动向球体推紧,从而得到良好的自动补偿功能。



4、适合高流速介质:因球体隐藏在阀腔的一直而形成直流流道无流阻,坚固的偏心固定在曲轴,在高流速的介质中无振动、无噪音。



5、寿命长开关轻松:无易损部件,由于偏心的作用,阀门启闭过程中两个球冠与阀体上两个阀座的密封面完全脱离,使阀座表面与球冠球面间无擦伤做无摩擦转动,有效的减少了操作力矩扭,操作轻巧;阀门的自动补偿功能,大大的提高了阀门的寿命。



6、维修方便:本阀上装式设计,球冠和支球体上阀门上部装入;检修时只需打开阀盖吊出球冠和支球体即可进行维修和密封环及其他配件,不必将整个阀门从管道上卸下来,这给地下管线,特别是原子能工业用球阀带来很大方便。



7、本阀门在维修作业的同时可以酌情保留管道中的介质,不会造成能源的浪费;这便免除了使用方许多前期辅助工作,使维修变得较为简捷。



8、在一些特定的场合,本阀门在进行抢修期间可以不影响管道系统的正常运行,只要在取出球体组合件后迅速封闭上口便可立即恢复管道的带压运行,使抢修阀门造成的效益损失降低到较小程度。



执行标准

设计和制造:GB/T12237-1989;

检验和试验:GB/T13927-1992;

法兰连接:GB/T9113.1-2000;

结构长度:JD-2004;
主要部件材料

阀体/阀盖 WCB CF8 CF8M WCB CF8 CF8M
球体 2Cr13 F304 F316 2Cr13氮化 F304氮化 F316氮化
弹簧 60Si2Mn 17-7PH 17-7PH 60Si2Mn 17-7PH 17-7PH
密封圈 PTFE/RPTFE/PPL/尼龙 石墨 石墨 石墨
阀座 2Cr13 304 316 2Cr13+STL 304+STL 316+STL
填料 PTFE PTFE PTFE 石墨 石墨 石墨
适用介质 水、油、蒸汽等 酸碱等腐蚀性介质 含固体颗粒或高温介质
适用温度 -29-200℃ -29-425℃ -29-600℃

连接尺寸CLASS 600

NPS A A1 A2 W H B
2″ 292 295 292 350 150 50
3″ 356 359 356 400 188 76
4″ 432 435 432 400 230 100
6″ 559 562 559 500 300 150
8″ 660 664 660 600 430 201
10″ 787 791 787 600 445 252
12″ 838 841 838 600 530 305

连接尺寸CLASS 900

NPS A A1 A2 W H B
2″ 368 371 368 450 165 49
3″ 381 384 381 500 200 74
4″ 457 460 457 500 250 100
6″ 610 613 610 600 320 150
8″ 737 740 737 600 460 201
10″ 838 841 838 600 475 252
12″ 965 968 965 600 560 303

连接尺寸CLASS 1500

NPS A A1 A2 W H B
2″ 368 371 368 500 175 49
3″ 470 473 470 600 200 74
4″ 546 549 546 600 250 100
6″ 705 711 705 600 460 144
8″ 832 841 832 600 470 192
10″ 991 1000 991 600 485 239
12″ 1130 1146 1130 600 570 287
