气动开关球阀,气动o型切断球阀产品概述

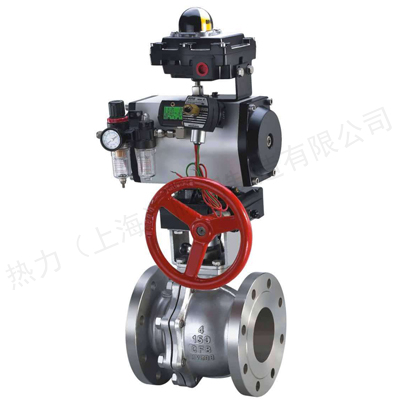

						本公司生产的气动o型切断球阀是由双(单)作用气动活塞式执行器和浮动球阀组成。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动o型切断球阀是以压缩空气为动力,阀杆带动阀芯在阀体内转动90°,以实现全开——全闭的动作,气动o型切断球阀按其密封性能可分软密封阀座及金属密封阀座。软密封阀座适用于温度≤260°的场合,金属硬密封阀座适用于温度≤500°的场合。气动o型切断球阀具有结构紧凑、体积小、行可靠、密封性好、维修容易等特点。气动o型切断球阀广泛的应用于石油、化工、轻工、制药、造纸等工业自动控制系统中。


						阀体



								|
									阀体形式 |

									直通铸造球型阀 |


								|
									公称通径 |

									DN15~300mm |


								|
									公称压力 |

									PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB ;JIS 10、20、30K |


								|
									法兰标准 |

									JIS、ANSI、GB、JB、HG等 |


								|
									连接形式 |

									法兰式、螺纹式、焊接式 |


								|
									阀盖形式 |

									整体式 |


								|
									压盖型式 |

									螺栓压紧式 |


								|
									密封填料 |

									V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |




						阀内件


						执行机构



								|
									执行器型号 |

									GT、SR、ST、AT、AW系列单双作用气动执行器 |


								|
									供气压力 |

									0.4~0.7MPa |


								|
									气源接口 |

									G1/4"、G1/8"、G3/8"、G1/2" |


								|
									环境温度 |

									-30~+70℃ |


								|
									作用形式 |

									单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
									双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL) |


								|
									可配附件 |

									定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |



					注:如需详细执行器参数,请进入气动执行器页面进行查阅。

						气动切断球阀 流量系数Kv



								|
									公称通径 DN(mm) |

									15 |

									20 |

									25 |

									32 |

									40 |

									50 |

									65 |

									80 |

									100 |

									125 |

									150 |

									200 |

									250 |

									300 |


								|
									额定流量系数KV |

									21 |

									38 |

									72 |

									112 |

									170 |

									273 |

									384 |

									512 |

									940 |

									1452 |

									2222 |

									3589 |

									5128 |

									7359 |




						气动切断球阀主要性能规范



								|
									试验压力(MPa) |

									公称压力(MPa) |

									压力级(class) |

									JIS(K) |


								|
									1.6 |

									2.5 |

									4.0 |

									6.4 |

									10.0 |

									150 |

									300 |

									600 |

									10K |

									20K |


								|
									强度试验 |

									2.4 |

									3.75 |

									6.0 |

									9.6 |

									15.0 |

									3.0 |

									7.5 |

									16.5 |

									2.4 |

									3.8 |


								|
									密封试验 |

									1.76 |

									2.75 |

									4.4 |

									7.04 |

									11.0 |

									2.2 |

									5.5 |

									12.1 |

									1.5 |

									2.8 |


								|
									气密试验 |

									0.4~0.7MPa |




						气动o型切断球阀 主要零件材料



								|
									1 |

									左阀体 |

									WCB、CF8、CF8M、CF3M |

									  |


								|
									2 |

									右阀体 |

									WCB、CF8、CF8M、CF3M |


								|
									3 |

									阀座 |

									PEFE、PPL、304、316 |


								|
									4 |

									球体 |

									2Cr13、304、316 |


								|
									5 |

									阀杆 |

									2Cr13、304、316 |


								|
									6 |

									密封填料 |

									PTFE/柔性石墨 |


								|
									7 |

									填料压盖 |

									WCB、CF8、CF8M、CF3M |




						气动切断球阀主要外形及连接尺寸




								|
									公称通径 DN(mm) |

									15 |

									20 |

									25 |

									32 |

									40 |

									50 |

									65 |

									80 |

									100 |

									125 |

									150 |

									200 |

									250 |

									300 |


								|
									L |

									130 |

									140 |

									150 |

									165 |

									180 |

									200 |

									220 |

									250 |

									280 |

									320 |

									360 |

									400 |

									630 |

									750 |


								|
									H |

									44.5 |

									49 |

									55 |

									65 |

									65 |

									75 |

									90 |

									95 |

									115 |

									127 |

									140 |

									172.5 |

									310 |

									350 |


								|
									H1 |

									根据所配执行机构而定 |


								|
									D |

									95 |

									105 |

									115 |

									140 |

									150 |

									165 |

									185 |

									200 |

									220 |

									250 |

									285 |

									340 |

									405 |

									460 |


								|
									D1 |

									65 |

									75 |

									85 |

									100 |

									110 |

									125 |

									145 |

									160 |

									180 |

									210 |

									240 |

									295 |

									355 |

									410 |


								|
									D2 |

									46 |

									56 |

									65 |

									76 |

									84 |

									99 |

									118 |

									132 |

									156 |

									184 |

									211 |

									266 |

									319 |

									370 |


								|
									n-φd |

									4-14 |

									4-14 |

									4-14 |

									4-18 |

									4-18 |

									4-18 |

									4-18 |

									8-18 |

									8-18 |

									8-18 |

									8-22 |

									12-22 |

									12-26 |

									12-26 |


								|
									A、A1 |

									根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同 |




						注:以上参数均以国标PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。

			 |
