产品名称: | 不锈钢美标闸阀 | 产品型号: | Z40W,Z41H,Z41Y |
驱动方式: | 手动,气动,电动,伞齿轮 | 连接形式: | 法兰,焊接 |
结构形式: | 楔式 | 密封结构: | 硬密封 |
压力范围: | 150LB-2500LB | 公称通径: | DN15-1000 |
常用材质: | 铸铁,铸钢,不锈钢,合金钢等 | 铭牌: | 热力(上海)阀门制造有限公司品牌 |
产品说明 |
不锈钢美标闸阀主要技术参数:
①产品设计制造符合美国国家标准ANSIB16.34,美国石油学会标准API600/API602/API603要求。
②结构紧凑、体积小、刚性好、密封安全可靠。
③关闭件(闸板)采用弹性结构,在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此,密封可靠,并且不会产生闸板楔柱。
④公称通径大于等于NPS1011,压力级400磅级和公称通径大于等于NPSS611、压力级150~2500磅级的手动阀门,其操做装置中配有滚动轴承,启闭轻松。
⑤主体材料、内件材料、填料、垫片、紧固件的材料可根据用户要求或实际工况条件合理组合。
⑥阀座可为更掀式阀座,可任意组合与关闭密封面材质配对,以满足工况要求,延长使用寿命。

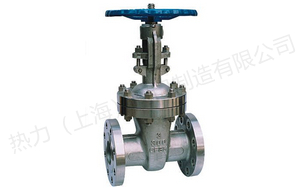

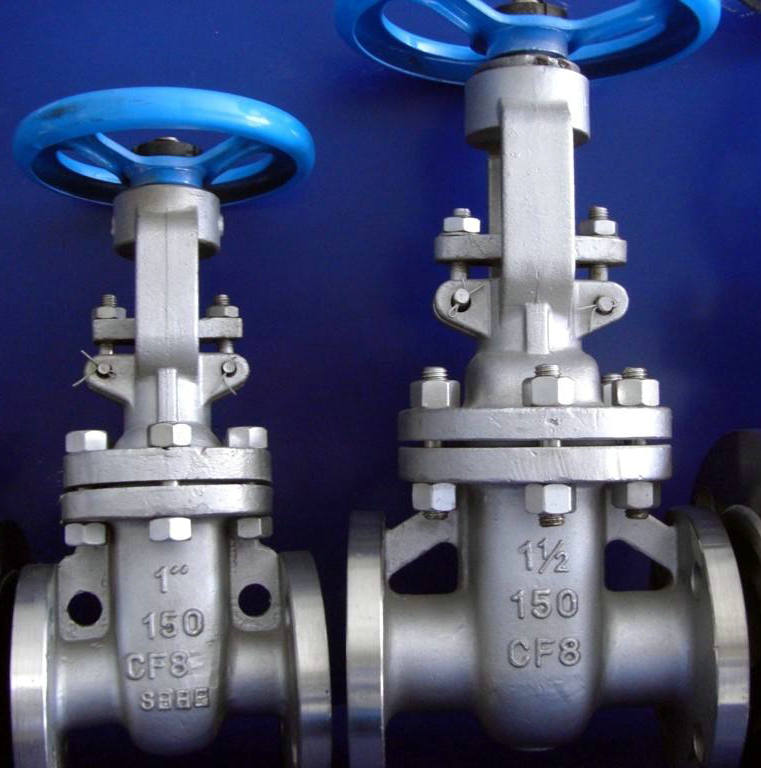

不锈钢美标闸阀,API不锈钢美标闸阀实物图片
标准:
设计与制造 |
结构长度 |
法兰尺寸 |
对焊连接尺寸 |
压力温度等级 |
试验与检验 |
AP1 600 |
ANS1B16.10 |
ANS1B16.5a |
ANS1B16.25 |
ANS1B16.34 |
AP1598 |
压力试验:
公称压力 |
强度试验 |
水密封试验 |
气密封试验 |
|||
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5~0.7 |
60~100 |
300 |
7.8 |
1125 |
5.6 |
815 |
||
600 |
15.3 |
2225 |
11.2 |
1630 |
||
900 |
23.1 |
3350 |
16.8 |
2440 |
||
1500 |
38.4 |
5575 |
28.1 |
4080 |
||
2500 |
64.6 |
9367 |
47.4 |
6873 |

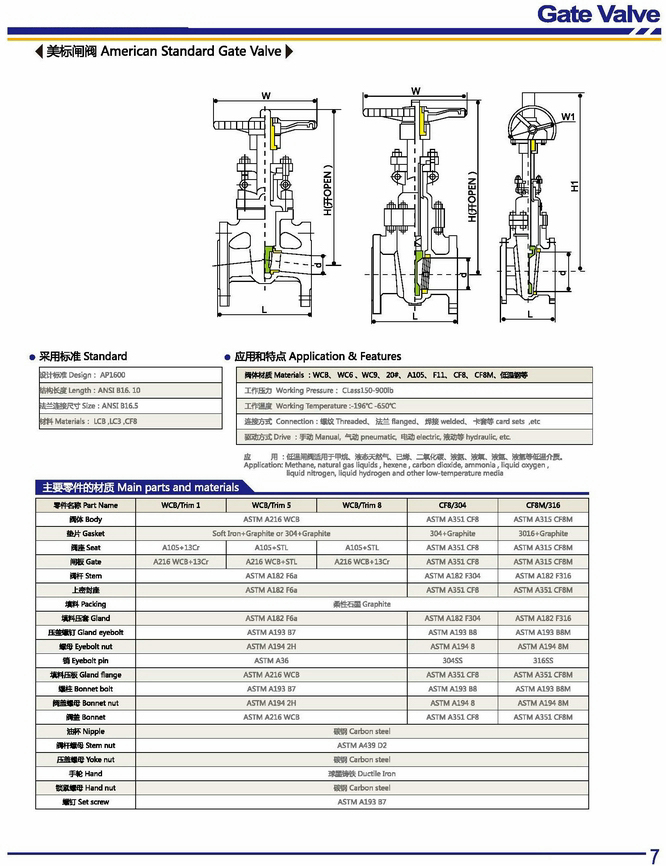

主要零件材料及性能:
壳体 |
ASTM A216WCB |
ASTMA351 CF8 |
|||||||||
闸板 |
WCB |
CF8 |
CF8M |
Monel |
|||||||
阀杆 |
F6a |
F304 |
F316 |
Monel |
F304 |
||||||
闸板密封面 |
13Cr |
13Cr |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
304 |
STL |
阀座密封面 |
13Cr |
STL |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
STL |
STL |
壳体 |
ASTM A351 CF3 |
ADTM A351 CF8M |
ASTM A351 CF8 |
||||||||
闸板 |
|||||||||||
阀杆 |
F304L |
F316 |
F316L |
||||||||
闸板密封面 |
304L |
304L |
STL |
316 |
316 |
STL |
316L |
316L |
STL |
||
阀座密封面 |
304L |
STL |
STL |
316 |
STL |
STL |
316L |
STL |
STL |
