美标系列
高压美标球阀
产品简介
产品名称: 高压美标球阀 产品型号: Q41F/Q61F/N/Y 驱动方式: 手动,涡轮,电动,气动 连接形式: 法兰.焊接 结构形式: 浮动式,固定式 密封结构: 软密封,硬密封 压力范围: 150LB-2500LB 公
订购热线:15901990488
021-57520210
产品介绍
 产品名称: 高压美标球阀   产品型号: Q41F/Q61F/N/Y
  驱动方式: 手动,涡轮,电动,气动   连接形式: 法兰.焊接
  结构形式: 浮动式,固定式   密封结构: 软密封,硬密封
  压力范围: 150LB-2500LB   公称通径: DN15-250
  常用材质: 碳钢,锻钢,不锈钢等   铭牌: 热力(上海)阀门制造有限公司品牌

产品说明

高压美标球阀,高温美标球阀适用于150LB-2500LB(PN420)以下压力,工作温度-46℃-180℃(密封圈为RPTFE. PIOLON. PEEK等)或-46℃-600℃(密封面为硬密封)的各种管道上,用于切断或接通管路中的介质。同时本公司还可根据用户的实际工况和特殊要求进行设计和制造阀门。选用不同的材料,可适用于水,蒸汽、油品、酸类等介质。

产品说明

超高压球阀主要用于石油,天然气的长距离管线输送和城市煤气管道系统。由于长输管线用阀的独有特征,因而在设计时充分考虑了其承受管道应力的能力,以及安全性,耐候性,长期使用的可靠性等;密封,结构设计属剑阀公司独有。适用于Class 150~2500Lb,工作温度80~550℃的长输管线和一般工业管线,其安全、耐恶劣环境性等的设计均已进行特殊考虑,适用于水、油品、蒸汽、气体、天然气等介质。

产品特点

1.本产品所有部件均为锻件
2.采用下装式阀杆,设备倒密封结构
3.采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏
4.密封面采用尼龙 1010,它的磨擦系数通常为巴氏合金的1/3,因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性,与金属不相上下。
5.密封面采用STL合金,可耐磨耐高温。
6防静电、防火设计。

计标标准(国标)

设计和制造标准按照: GB12237—1989通用阀门 法兰和对焊连接钢制球阀
结构长度按照: GB12221;
连接端尺寸按照:JB/T79,GB9113,HG20592;
检验和测试按照: JB/T 9092、GB/T13927-1992 通用阀门 压力试验

 【高压美标球阀,高温美标球阀产品特点】
 1、高压锻造球阀采用三片式结构;
 2、阀体、阀盖采用模锻工艺,结构合理,外形美观;
 3、阀座密封结构密封可靠,启闭力矩轻;
 4、阀杆采用下装式结构,可防止阀杆吹出。阀杆具有防静电结构;
 5、可设置90°开关限位机构,并根据用户需要,可加装带锁装置,防止误操作;
 6、阀门顶部设有IS05211标准的连接尺寸,拿开手柄,可接气动或电动装置。
【高压美标球阀,高温美标球阀执行标准】
 设计规范:   API 6D     API 608   BS 5351   GB/T 12237
 结构长度:   ASME B16.10   GB/T 12221
 法兰连接:   SME B16.5        GB/T 9113
 承插焊连接:ASME B16.11
 螺纹连接:    ASME B1.20.1
 试验与检验:GB/T 13927  API598   API6D

主要零件材料

零件名称 材料
GB ASTM
弹簧 60SizMnl AISI9260
阀座 25 A105
密封圈 PTFE PTFE
O型圈 NBR NBR
螺钉 35CrMo A193-B7
垫片 PTFE柔性石墨
下阀杆 2Cr13 A276-410
垫片 PTFE柔性石墨
底盖 25 A105
阀体、端 25 A105
垫片 PTFE柔性石墨
O型圈 NBR NBR
球体 A105+HCr
滑动轴承   PTFE
阀杆 2Cr13 A276-410
注脂阀 组件
垫片 PTFE+不锈钢 PTFE+304
填料箱 25 A105
压盖 25 A105
O型圈 NBR NBR
支架 Q235A 碳钢
45 AISI C 1045
连接套 45 AISI C 1045
驱动装置 组件(电动或气动装置)

 主要性能规范

型号 Q41N/Y-160 Q41N/Y-320 Q61N/Y-160 Q61N/Y-320
公称压力 PN(MPa) 16.0 32.0 16.0 32.0
试验压力
(Mpa)
壳体 24.0 48.0 24.0 48.0
密封(液) 17.6 35.2 17.6 35.2
密封(气) 0.6
适用温度 -40~80
适用介质 水、油品、氦、氢、氨等

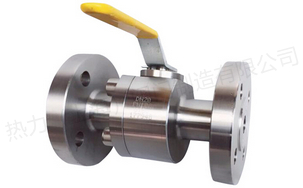

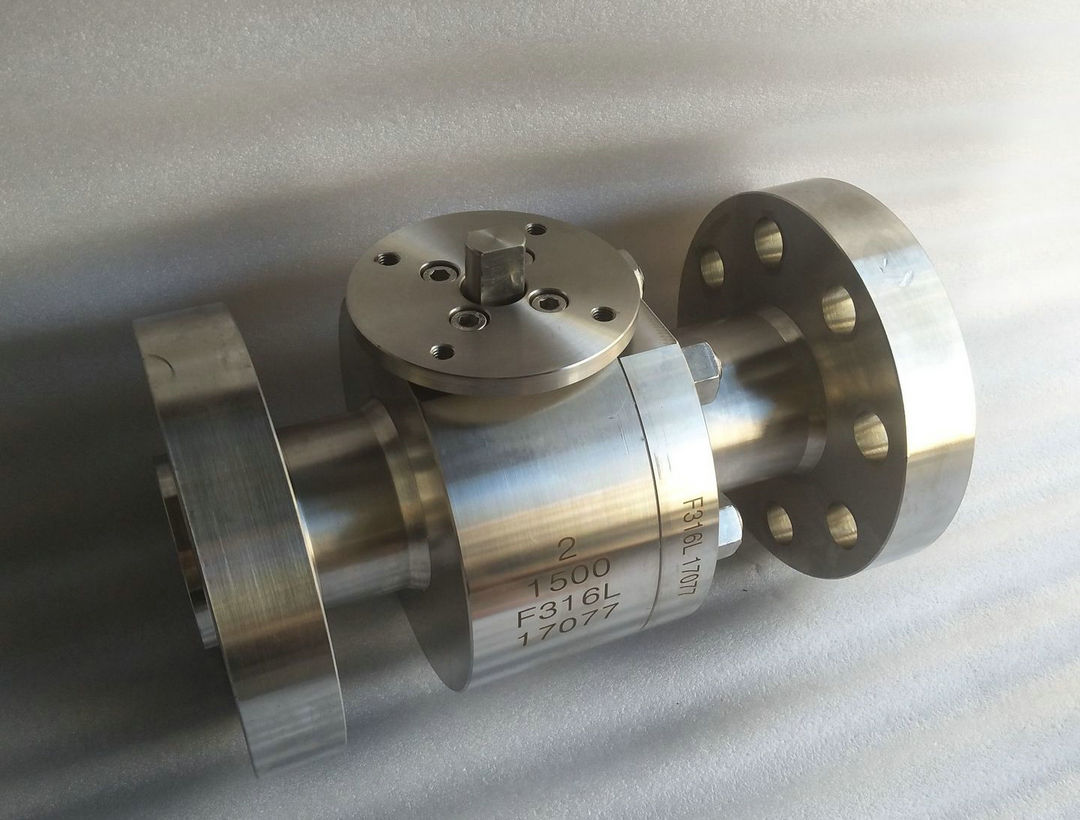

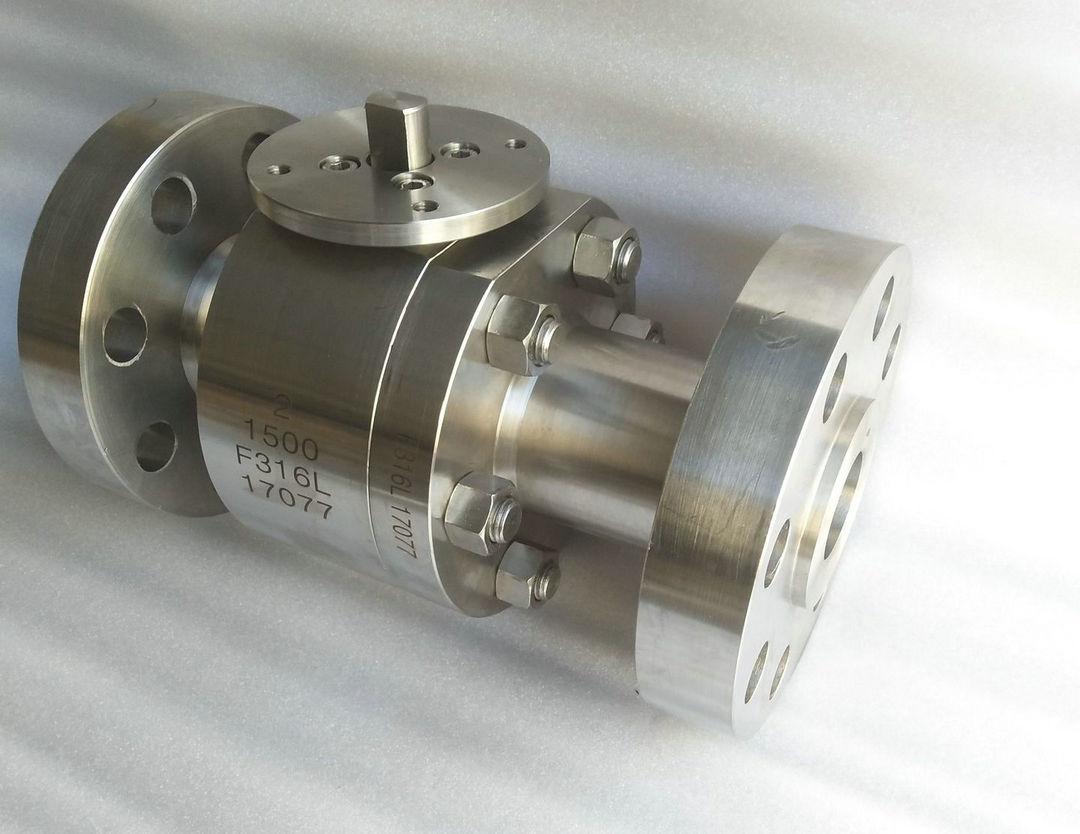

高压美标球阀实物图
