球阀系列
浮动球阀
产品简介
产品概述 ◆特殊缩径结构 通用球阀有全通径和缩径两种结构形式。用于输送粘连、易结渣升质管 道上的球阀应使用全通径的，方便定期的刮蜡吹扫器的通过。用于输送气 体或物理性能
订购热线：15901990488
021-57520210
产品介绍
产品概述
◆特殊缩径结构
    通用球阀有全通径和缩径两种结构形式。用于输送粘连、易结渣升质管
  道上的球阀应使用全通径的，方便定期的刮蜡吹扫器的通过。用于输送气
  体或物理性能近似于水的介质的管道上宜使用缩径的球阀，因其重量比全通
  径的球阀轻30%左右，有利于减轻管道负荷，降低成本。










  ◆阀杆防吹出结构
    阀杆采用内装式，轴肩及聚四氟乙烯（或增强石墨）推力垫结构防止阀
    杆因管道内压力而吹出，同时减少阀门的启闭扭矩，确保操作安全。










◆限位锁定结构
    为了保证阀门的全开、全闭，保护密封面的完整，阀门设有九十度的限
    位装置。对安装在野外可防止非工作人员的错误操作，以及在有些振动较大
    的场合手柄受到撞击产生误动作，必要时加锁．起到安全保险作用。




产品特点
◆执行标准
    设计与制造: APl 6D.  AP1 608.  BS 5351.  GB/T 12237
    结构长度：  ASME B16.10.  GB/T 12221
    连接法兰： JB/T 79.1-~79.4、ASME B 16.5、HG/T 20615.
    HG/T 20592.  JIS B2238.  GB/T 9113.1~9113.4
    试验与检验T:AP1 598.  GB/T 13927.  GB/T 26480. JB/T9092.
    IS0 5208

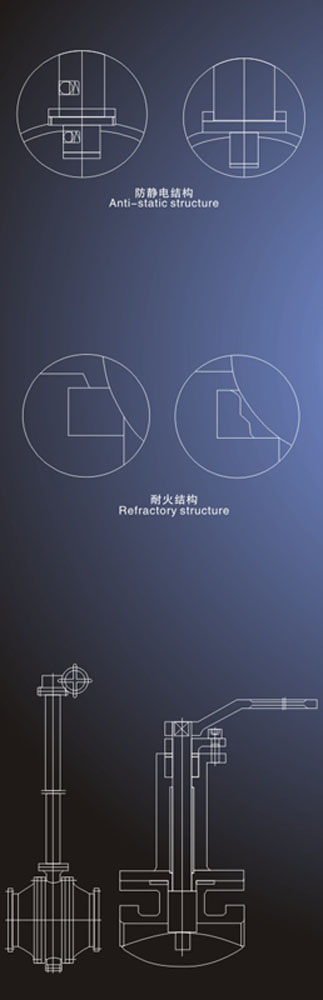

◆防静电结构
    由于软密封球阀封副和填料多采用聚四氟乙烯、对位聚苯、尼龙、橡胶
  等高分子聚台物，在频繁启闭的过程中容易产生静电，用于部分易然、易爆介质的
  场合会打出火花，造成危险隐患。故有些球阀要求设有防静电结构。我厂生产的
  球阀在球体与阀杆、阀杆与阀体之间设置导电弹簧，将静及时传入管路导入
  下，确保系统安全。




◆耐火结构
    球阀是管线运输中不可缺少的关键部件．为了以防火灾发生时．由于密封面
  的破坏造成介质的大量流失，球阀可以设计成耐火结构，即在软材料融化后形成
  金属对金属的硬密封，在火灾期间有效地防止介质外流造成更大的损失。


◆辅助密封结构
    根据用户的需要，球阀的阀座及阀盖密封部位，可以加装注脂阀，当密
    封部位因磨损或其他原因产生泄漏时，通过注脂阀注入密封脂，起到暂时的密
    封作用，以便及时采取应救措施。




◆其他特殊结构
    根据需要球阀可设计成操作机构加长形式，适用于管线埋地铺设安装的场
    所。适用于低温工况的球阀，采用长颈结构设计，使得填料远离介质、避免填料
    失效。此结构与操作机构的加长有本质性区别。
产品材料表

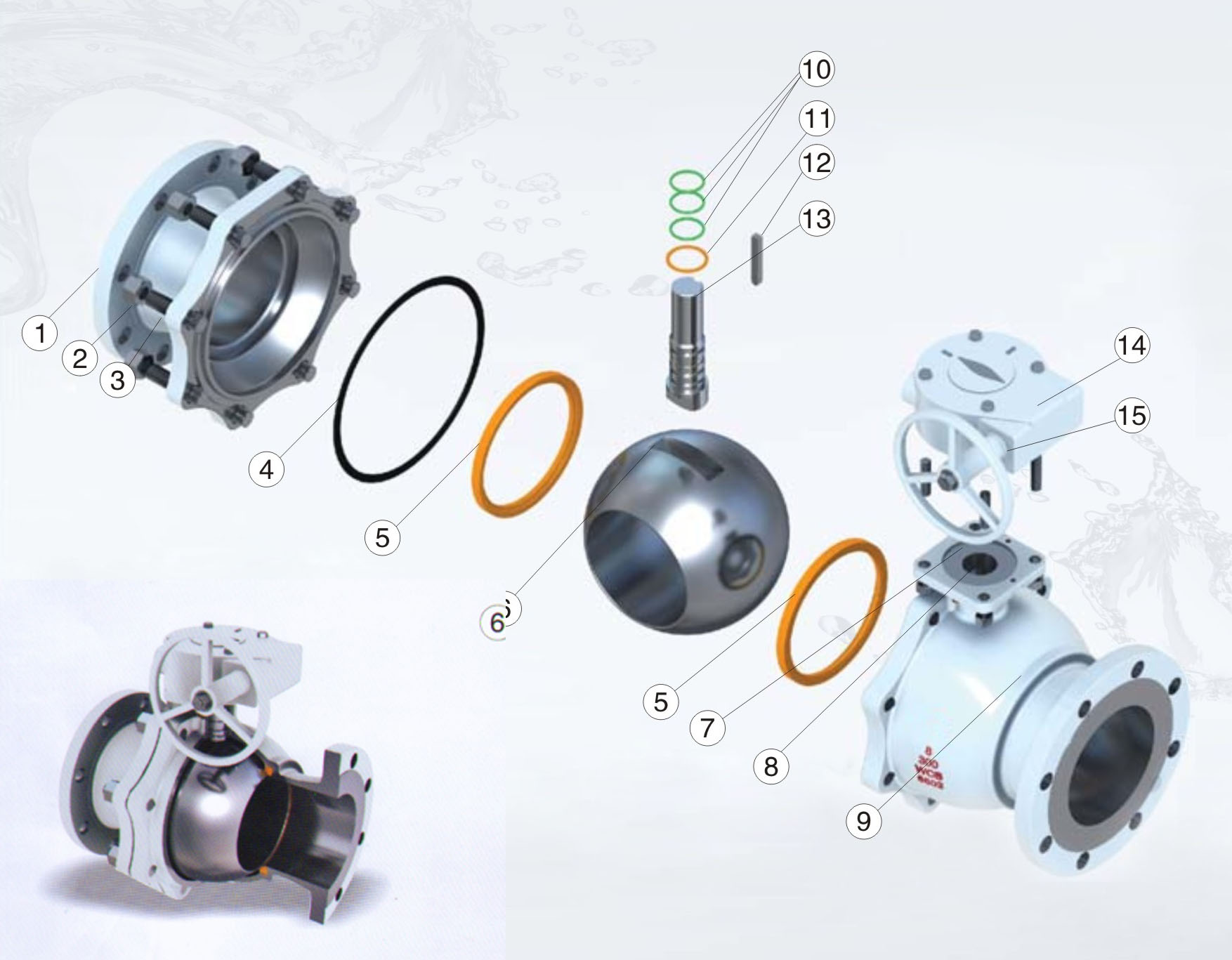

◆主要零部件

序号

零件名称

1

阀体

2

螺母

3

螺柱

4

密封垫

5

密封圈

6

球体

7

注脂阀

8

螺母

9

阀体

10

0型圈

11

止推垫

12

键

13

阀杆

14

螺柱

15

驱动装罝
产品参数

◆浮动球阀转矩参数

压力等级/阀门转矩/公称通径

150LB

300LB

600LB

900LB

1500LB

1/2

6

9

16

20

32

3/4

7

12

20

35

45

1

15

20

42

70

115

11/2

40

60

90

140

171

2

50

70

130

200

296

2 1/2

80

90

150

320

440

3

90

120

200

431

590

4

130

230

370

-

-

6

560

930

-

-

-

8

980

2197

-

-

-

10

2000

4500

-

-

-

12

3500

-

-

-

-
