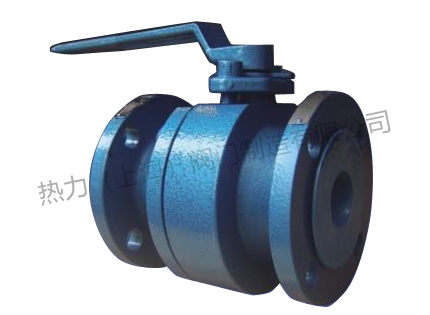

美标铸钢固定球阀

产品简介

产品概述 ◆ 主要外形连接尺寸 Class 150 NPS(in) 2 21/2 3 4 5 6 8 10 12 14 16 18 d1 51 64 76 102 127 152 203 254 305 337 387 438 L RF 178 191 203 229 356 394 457 533 610 686 762 864 BW 216 241 283 305 381 457 521 559 635 762 838

订购热线：15901990488
021-57520210

产品介绍

产品概述

http://www.rlshfm.com

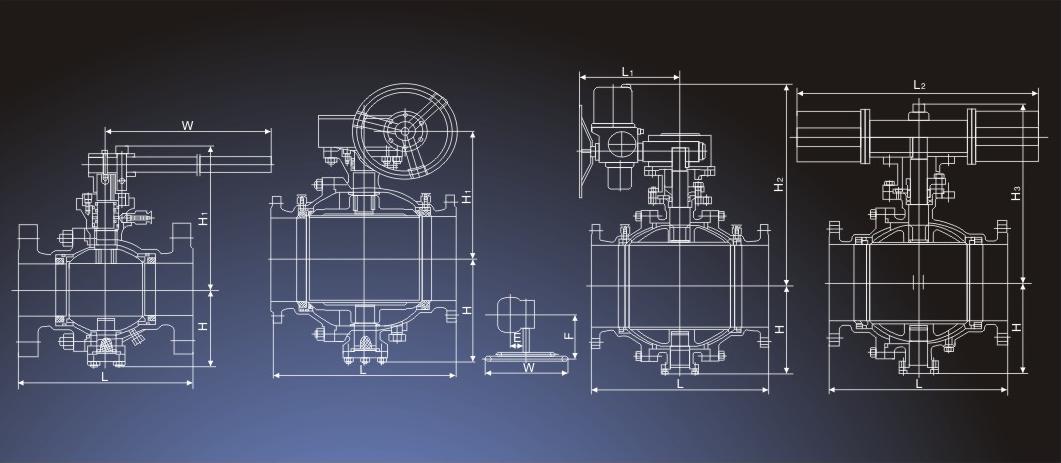

◆主要外形连接尺寸 Class 150

NPS(in)		2"	21/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"
d1		51	64	76	102	127	152	203	254	305	337	387	438
L	RF	178	191	203	229	356	394	457	533	610	686	762	864
L	BW	216	241	283	305	381	457	521	559	635	762	838	914
H		102	114	127	152	184	219	273	360	395	430	470	550
手动	H1	107	125	152	178	300	330	398	495	580	625	670	698
	E	-	-	-	-	-	-	116	116	171	171	257	257
	F	-	-	-	-	-	-	350	350	420	420	400	400
	W	230	400	400	650	1050	150	600	600	600	600	600	600
	WT(kg)	12	16	22	35	58	74	205	322	460	576	864	1280
电动	H2	-	-	-	-	-	554	600	652	760	770	830	-
电动	L1	-	-	-	-	-	235	235	235	259	400	400	-
气动	H3	274	379	389	479	552	666	736	926	159	1127	1393	1468
气动	L2	270	405	405	576	576	776	776	776	1060	1060	1360	1360

◆主要外形连接尺寸 Class 150

NPS(in)		20"	24"	28"	30"	32"	36"	40"	42"	48"	56"	60"
d1		489	591	686	750	781	876	978	1050	1200	1400	1500
L	RF	914	1067	1245	1294	1372	1524	1753	1867	2235	2250	2400
L	BW	991	1143	1346	1397	1524	1727	1880	2014	2219	2500	2640
H		580	700	800	708	950	1100	1200	1230	1080	1150	1280
手动	H1	840	1050	1100	789	1150	1247	1374	1400	1020	1028	1070
	E	257	150	83	178	83	123	123	230	-	-	-
	F	400	410	650	522	650	735	735	600	-	-	-
	W	600	600	600	700	700	700	700	700	-	-	-
	WT(kg)	1600	3540	4500	5272	5940	7540	9320	1260	16900	21000	27200
电动	H2	940	1020	1115	-	-	-	-	-	-	-	-
电动	L1	410	410	410	-	-	-	-	-	-	-	-
气动	H3	1538	1370	1450	-	-	-	-	-	-	-	-
气动	l2	1360	2840	2840	-	-	-	-	-	-	-	-

产品特点

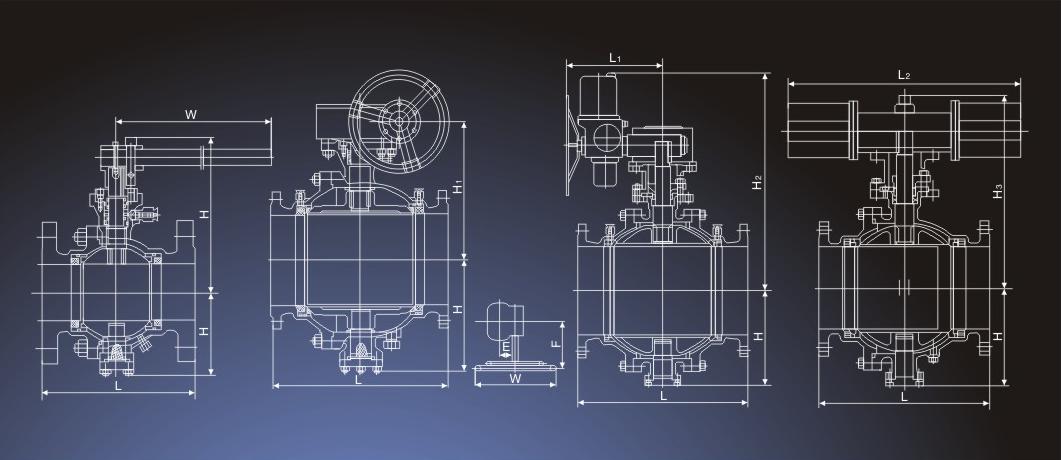

◆主要外形连接尺寸 Class 300

NPS(in)		2"	21/2"	3"	4"	5"	6"	8"	10"	12"	14"	16"	18"
d1		51	64	76	102	127	152	203	254	305	337	387	438
L	RF	216	241	283	305	381	403	502	568	648	762	838	914
L	BW	216	241	283	305	381	457	521	559	635	762	838	914
H		102	114	127	152	184	219	273	360	395	430	470	550
手动	H1	107	125	152	178	300	330	398	495	580	625	670	698
	E	-	-	-	-	-	-	116	116	171	171	257	257
	F	-	-	-	-	-	-	350	350	420	420	400	400
	W	230	400	400	650	1050	1050	600	600	800	800	600	600
	WT(kg)	15	24	30	55	87	118	255	370	533	640	1030	1524
电动	H2	-	-	-	-	-	235	235	400	400	410	410	-
电动	L1	-	-	-	-	-	74	350	350	420	420	400	-
气动	H3	340	379	452	479	646	666	814	1002	1059	1150	1205	1250
气动	L2	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840

◆主要外形连接尺寸 Class 300

NPS(in)		20"	24"	28"	30"	32"	36"	40"	42"	48"	56"	60"
d1		489	591	686	750	781	876	978	1050	1200	1400	1500
L	RF	991	1143	1346	1397	1524	1727	1880	1930	2235	2300	2400
L	BW	991	1143	1346	1397	1524	1727	1880	2014	2220	2500	2640
H		580	700	800	760	950	1100	1200	1250	1325	1410	1460
手动	H1	840	1050	1100	790	1150	1247	1374	1042	1180	1250	1273
	E	257	150	83	83	83	123	123	-	-	-	-
	F	400	410	650	650	650	738	735	一	-	-	-
	W	800	600	800	800	800	800	800		-	-	-
	WT(kg)	2100	4200	5300	5800	7860	8684	10300	138000	17900	23430	30200
电动	H2	420	690	690	-	-	-	-	-	-	-	-
电动	L1	400	410	650	-	-	-	-	-	-	-	-
气动	H3	1295	1390	1470	-	-	-	-	-	-	-	-
气动	L2	2840	3300	3300	-	-	-	-	-	-	-	-

产品材料表

◆主要外形连接尺寸 Class 150

NPS(in)		2"	21/2"	3"	4"	6"	8"	10"	12"	14"	16"
d1		51	64	76	102	152	203	254	305	337	387
L	RF	292	330	356	432	559	660	787	838	889	991
L	BW	295	333	359	435	562	664	791	841	892	994
H		114	124	133	159	250	294	395	445	500	530
手动	H1	108	155	197	235	300	374	445	512	550	615
	E	116	116	116	116	116	171	171	257	257	257
	F	350	350	350	350	350	420	420	400	400	400
	W	600	600	600	600	600	800	800	800	800	800
	WT(kg)	35	38	55	102	232	390	710	960	1700	1970
电动	H2	-	-	-	-	569	658	694	765	825	917
电动	L1	-	-	-	-	235	259	400	410	410	420
气动	H3	340	-	-	479	666	895	1002	1059	1160	1250
气动	L2	405	-	-	576	756	1060	1060	1360	1360	2840

◆主要外形连接尺寸 Class 600

NPS(in)		20"	24"	28"	30"	32"	36"	40"	42"	48"	56"	60"
d1		489	591	686	750	800	900	1000	1050	1200	1400	1500
L	RF	1194	1397	1549	1651	1778	2083	2337	2387	2667	2667	2946
L	BW	1200	1407	1562	1651	1778	2083	1950	2014	2220	2490	2640
H		660	800	900	714	748	819	945	1005	1100	1280	1450
手动	H1	810	1010	1180	855	889	955	1043	1092	1244	1380	1510
	E	150	83	123	-	-	-	-	-	-	-	-
	F	410	650	735	-	-	-	-	-	-	-	-
	W	800	800	800	-	-	-	-	-	-	-	-
	WT(kg)	3250	5800	6700	8090	8910	13000	16580	19600	25420	31390	39930
电动	H2	998	1098	1185	-	-	-	-	-	-	-	-
电动	L1	690	690	690	-	-	-	-	-	-	-	-
气动	H3	1320	1470	1520	-	-	-	-	-	-	-	-
气动	l2	2840	3300	3300	-	-	-	-	-	-	-	-

产品参数

◆主要外形连接尺寸 Class 900

NPS(in)		2"	21/2"	3"	4"	6"	8"	10"	12"	14"	16"	18"
d1		51	64	76	102	152	203	254	305	327	375	426
L	RF	368	419	381	457	610	737	838	965	1029	1130	1219
L	BW	371	422	384	460	613	740	841	968	1038	1140	1232
H		217	241	259	297	360	322	420	470	510	600	700
手动	H1	126	158	191	216	270	394	502	572	675	762	866
	E	116	116	116	116	171	171	257	257	150	150	180
	F	350	350	350	350	420	420	400	400	410	410	650
	W	600	600	600	600	600	600	600	600	700	700	700
	WT(kg)	50	60	80	125	270	600	910	1300	1600	2260	3200

◆主要外形连接尺寸 Class 900

NPS(in)		20"	24"	28"	30"	32"	36"	40"	42"	48"	56"	60"
d1		473	572	700	750	800	900	1000	1050	1200	1400	1500
L	RF	1321	1549	1727	1802	1905	2182	2410	2514	2820	2820	2930
L	BW	1334	1568	1727	1802	1905	2182	2410	2514	2400	2500	2600
H		720	810	720	780	819	938	1000	1080	1360	1360	1625
手动	H1	894	965	8900	1020	1040	1130	1160	1200	1345	1545	1640
	E	180	220	-	-	-	-	_	-	-	-	-
	F	650	735	-	-	-	-	-	-	-	-	-
	W	700	700	-	-	-	-	-	-	-	-	-
	WT(kg)	3750	6710	9399	10960	13600	17700	22000	26000	32800	41770	52880
